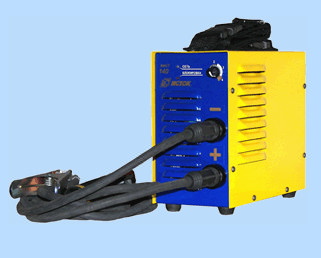

Инверторный источник сварочного тока ИИСТ-160 производство Научно-производственное объединение «Істок-Південь» г. Херсон.
О. сайт http://istok.kherson.ua/
Данный сварочный аппарат является модификацией ИИСТ-140
Предназначен для ручной дуговой сварки (MMA) штучными электродами диаметром до 4 мм (включительно), а также может быть использован для сварки неплавящимся электродом в среде защитного газа (TIG) при контактном возбуждении дуги. Обеспечивает легкость поддержания дуги и компенсацию колебаний напряжения питающей сети, обладает защитой от перегрузок и надежно защищенной электроникой, характеризуется легкостью настройки и надежной работой в монтажных и стационарных условиях.
Способен обеспечивать выполнение сварочных работ при пониженных значениях напряжения сети вплоть до 160 В.
С аппаратом удобно работать на приусадебных участках, в гаражах и мастерских.
В режиме короткого замыкания (залипания электрода) аппарат практически не потребляет тока, что позволяет питать аппарат от бензогенераторов мощностью до 8 кВА и бытовой сети.
Технические характеристики:
| Напряжение сети, В | 220 (+15%, -15%) |
| Максимальная нагрузка на сеть, кВА | 6,3 |
| Род сварочного тока | постоянный |
| Диапазон регулирования сварочного тока, А | 10-170 |
| Напряжение холостого хода, В | 85* |
| Выходная характеристика | круто-падающая |
| Производительность (цикл 5 мин. Т = 25°С) | |
| Iсв=170А | 30% |
| Iсв=100А | 100% |
| Отключение сварочного тока при залипании электрода | Antistick |
| Степень защиты оболочки инвертора | IP21 |
| Предохранитель (плавкий) | 30А |
| Габариты, мм | 250х110х200 |
| Масса (без сварочных кабелей) не более, кг | 4,5 |
Рекомендуемые условия эксплуатации:
| Диапазон температур окружающей среды | –10 +40 °С |
| Относительная влажность среды, % |
до 98 |
Схема сварочного инвертора ИИСТ-160 (ИИСТ-140М) находится во вложении: два файла- схема электрическая и перечень элементов.
