Стереоусилитель для аудиокомплекса на микросхемах
Категория Самодельная аудиотехника материалы в категории
Подкатегория Схемы усилителей на микросхемах
Уваров. А.С.
Радиоконструктор, 2001 год, № 5, стр 14- 15
Здесь представлена схема усилителя НЧ на микросхемах, которую можно применить в составе радиолюбительского аудиокомплекса.
Как мы видим данная публикация продолжает идею применения четырехканальной микросхемы УНЧ в "смешанном" виде- два канала здесь включены по стереофонической схеме, два канала- по мостовой. Таким образом в результате мы получаем трехканальный УНЧ типа 2.1 (стереовыход + сабвуфер)
Смотрим, к примеру, материал Трехканальный усилитель на двухканальной микросхеме.
Автор лишь дополнил входные цепи частотными фильтрами для улучшения качества звучания.

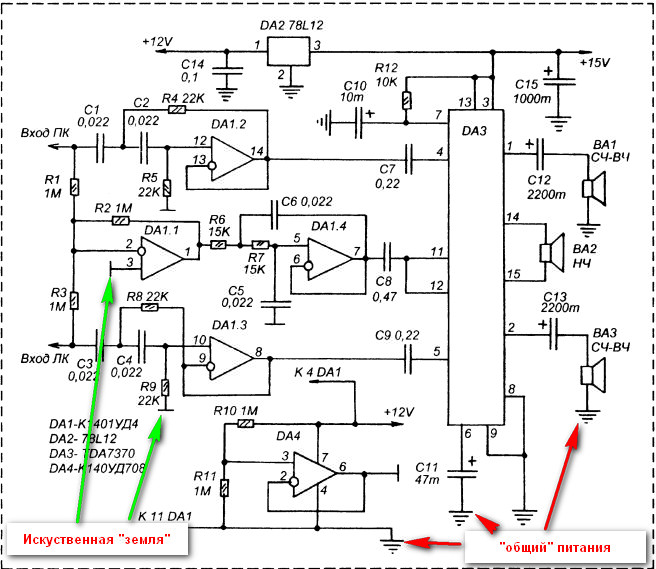

Схема усилителя
Характеристики усилителя
Номинальная чувствительность......... 250 мV
Номинальная мощность при сопротивлении нагрузки 4 Ом:
для СЧ-ВЧ каналов....... 2 х 6 вт
для НЧ канала........ 20 Вт
Диапазон воспроизводимых частот....... 20- 20 000 Гц
Коэффициент нелинейных искажений........ не более 0,5 %
С целью упрощения конструкции здесь применено однополярное питание. Для корректной работы микросхем ОУ в схеме введена так называемая "искусственная земля"- она не имеет ничего общего о "массой" питания. На схеме она обозначена таким образом
Для формирования "искусственной земли" используется микросхема DA.
В каких-то настройках схема не нуждается и при правильной сборке из заведомо исправных деталей начинает работать сразу.
Если Вам интересно более подробное описание, то Вы можете ознакомиться с ним в журнале- источнике, скачав его в нашей бесплатной библиотеке (ссылка в начале статьи)
