Трехканальный усилитель на двухканальной микросхеме

Категория Самодельная аудиотехника материалы в категории

Подкатегория Схемы усилителей на микросхемах

Синельников И.Г.
Радиоконструктор, 2001 год, № 4, стр 17- 18

Уже не для кого не секрет что системы 2.1 (стереоусилитель + сабвуфер) обеспечивают более качественное звучание чем просто стереоусилители.
Как правило практически все трехканальные акустические устройства подразумевают в своем составе три независимых усилителя мощности (УМ), однако их можно немного упростить, применив микросхему способную работать как в стереорежиме так и в режиме мостового включения.

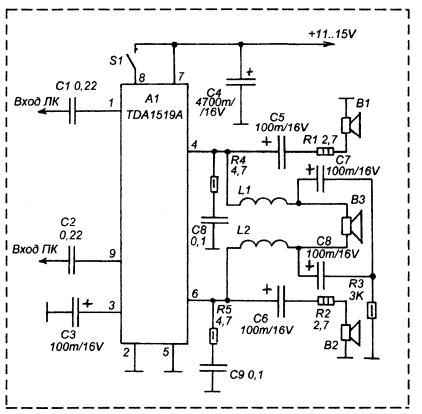

У нас на сайте уже была рассмотрена подобная схема ( смотрим статью Акустическая система 2.1 на одной микросхеме ), здесь Вашему вниманию представлена еще одна- она показана на рисунке:

В данной схеме применена микросхема типа TDA1519, способная работать как в стереорежиме, так в мостовом включении. Правда, по сравнению с вышеуказанной, у нее немного более скромные характеристики (номинальная выходная мощность не превышает 10 Ватт), однако эта микросхема более дешевая и распространенная: она, к примеру, применялась во многих относительно современных телевизорах "Рубин" и "Горизонт" и поэтому найти ее в продаже особого труда не составит.
