Самодельный усилитель на германиевых транзисторах

категория Схемы усилителей материалы в категории * Подкатегория Схемы усилителей на транзисторах

Источник: http://radiostorage.net/

Для тех, у кого еще остались в старых запасах транзисторы серии ГТ и П, предлагаю для повторения свою конструкцию УНЧ на германиевых транзисторах П210. Схема была взята мною с не помню за какой год брошюры "в помощь радиолюбителю". В оригинале схемы использовались транзисторы МП42, МП37 и П217.

С этим комплектом заявленная номинальная мощность достигала порядка 15Вт. Имея в своих запасах с пол сотни германиевых транзисторов П210 я долгое время перекладывал их из одного угла в другой. И вот, однажды начитавшись форумов и всевозможных статей про усилители на германиевых транзисторах, решил наконец-то собрать УНЧ на этих самых П210х.

Много положительных отзывов, но и не меньше критики было прочитано о применении транзисторов ГТ серии в усилителях мощности низкой частоты. Дабы проверить написанное и дать свою оценку - занялся сборкой. Было собрано два варианта схемы: на пяти транзисторах по классической топологии (Рис.2) и схема с дифкаскадом(Рис.1). В конечном итоге предпочтение было отдано схеме с дифкаскадом.

Рис. 1. Принципиальная схема усилителя мощности низкой частоты (УМЗЧ) на германиевых транзисторах. Вариант 1. Схема с дифкаскадом.

Рис. 2. Схема усилителя низкой частоты (УНЧ) на германиевых транзисторах. Вариант 2. УМЗЧ на пяти транзисторах.

Несколько слов о первой схеме (рис.2.) на пяти транзисторах: настройки никакой практически не требует, если детали все исправны то работает сразу. Настройка сводится к установке половины напряжения питания на выходе. Схема достаточно надежна.

Для полного отсутствия фона переменного тока достаточно в выпрямителе емкости в 4700мкФ. При напряжении питания 42В, максимальная выходная мощность усилителя достигала 38 Ватт. Более точно не измерял. Из достоинств - отсутствуют искажения типа ступенька, именно германиевые транзисторы в такой схеме имеют этот плюс.

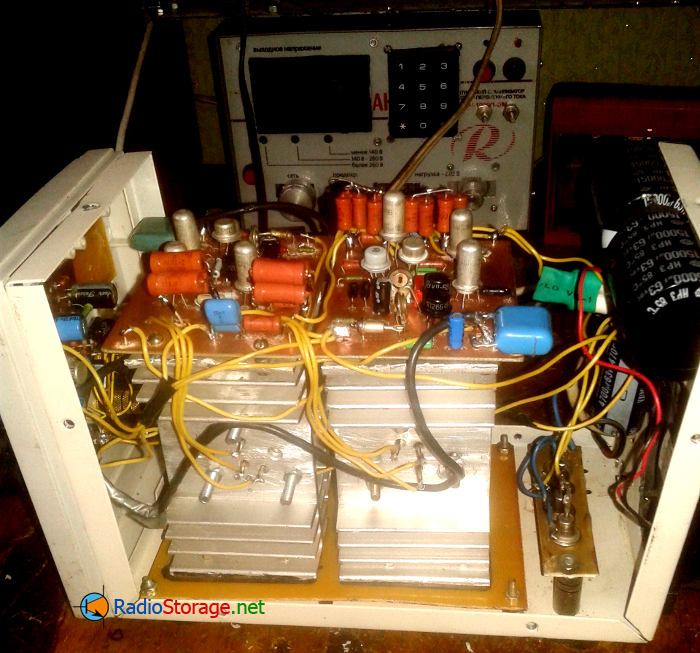

Из недостатков - режимы работы оконечных транзисторов близки к предельно допустимым, резко снижают надежность последних. При длительной работе примерно в 75 процентов от максимальной мощности, оконечные транзисторы довольно сильно нагреваются. Радиаторы что на фото нагревались до 60 градусов.

Нужно отметить,что максимальная температура до пробоя перехода П210 по паспорту составляет примерно 85 градусов (у кремния для примера эта граница равна 125 градусов).

Вторая схема(рис. 1.) с дифкаскадом имеет ряд преимуществ перед схемой на 5ти транзисторах, а именно: установка тока покоя (мною выставлялся 200мА ), температурный режим более мягкий. При питании от двухполярного источника 35В выходная мощность усилителя мощности составляла 50 Ватт. Поднимать напряжение питания выше 35 Вольт не имеет смысла, поскольку максимальная рассеиваемая мощность на коллекторе П210 с буквой Б и В приравнивается 45Ватт.

Если у вас есть П210 с буквой Ш, то есть смысл поднять питание до 42 Вольт, тогда можно будет получить 60 - 65 ватт на выходе усилителя. В процессе сборки мною был опробован вариант с двумя парами выходных транзисторов П210Б -  удалось получить 80 Ватт можности на выходе !!

Для германия это довольно значительная цифра, но в силу ряда недостатков - большущие радиаторы, приличный нагрев, эта проба так и осталась пробой, да и зачем столько выхода для дома.

Схема надежно работает уже в течении двух лет. Некоторые номиналы резисторов были пересчитаны мною под соответствующие транзисторы. Резисторы в оконечном каскаде рекомендую поставить мощностью не менее 5Ватт, можно и мощнее, еще лучше будет если вы будете использовать акустику мощностью 100Ватт, то 5 Ваттных резисторов только-только хватит.

Если к примеру поставить резисторы на 3Вата то они попросту при половине мощности лопнут или сгорят в уголь, что приведет к пробою транзистора ГТ404 в первую очередь и наверняка вылетит один из выходных транзисторов. Поэтому ставим не скупясь на мощность резистора - лучше всего проволочные.

Из недостатков: столкнулся с проблемой фона переменного тока. Для меня так и осталось загадкой почему в схеме на пяти транзисторах емкости в 4700мкФ достаточно, а в этой схеме явно мало. Пришлось разориться и купить два конденсатора на 15000х63 вольта. Мне эти, казалось бы простые детали обошлись в 1500 рублей. Конечно можно было собрать батарею из конденсаторов на 2000мкФх50в, коих полная коробка, но они старые советские и в разы больше импортных, размер бы вышел в пол корпуса самого усилителя.

Поэтому и были куплены импортные, но кому как нравится конечно, все зависит от того в какой корпус вы все это хотите затолкать. В итоге две емкости по 15000 хватило вполне что бы полностью убрать фон переменного тока.

Обе схемы работают в классе АВ. Для лучшего отвода тепла мною был установлен куллер среднего размера от компа, запитал его через гасящий резистор, так чтобы на куллер приходилось 8 Вольт. Шума от куллера не наблюдается. Этого более чем достаточно - на максимальной мощности в течении часа, выше 45 градусов радиаторы не нагреваются. Если память не подводит, площадь у радиаторов на фото 200см квадратных.

Настройка этой схемы так же сводится к установке половины питания на выходе подстроечным резистором в дифкаскаде и тока покоя подстроечником в базе МП41Б.

Теперь несколько слов о предварительном усилителе. Мною приложены схемы предложенные автором из брошюры, но мне они показались сомнительными. Поэтому был собран простейший каскад на одном транзисторе МП39б (малошумящий).

Рис. 3. Схема активного регулятора громкости с тонкомпенсацией.

Рис. 4. Схема простого тонкомпенсированного регулятора громкости.

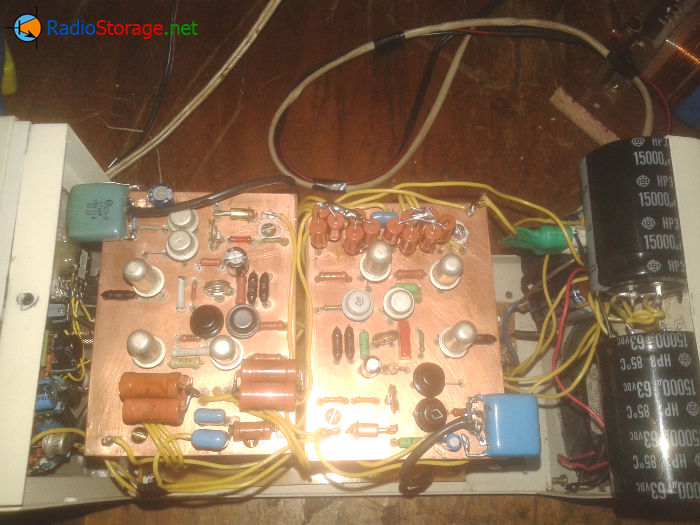

Этот каскад немного видно на фото в левой части корпуса. Схему последнего не привожу, поскольку рекомендовать именно ее нет смысла - данный каскад целесообразно делать под имеющийся источник сигнала.

Обязательное условие для предварительного усилителя - схема должна быть с общим эмиттером. Конечно же можно применить и микросхемы, но как это все будет вместе работать - не проверял. Поскольку у микросхем общий минус, а в схеме унч общий плюс то велика вероятность того что от одного источника оконечный и предварительный каскад работать корректно не будут.

В качестве блока питания использован обычный трансформатор ТС-160 с перемотанной вторичной обмоткой. Один канал тянет на максимуме до 3,5 ампер. Исходя из этого вторичка должна обеспечивать ка минимум 6 ампер. В выпрямителе использованы диоды Д242 так как других не было. Но вполне хватит и КД202.

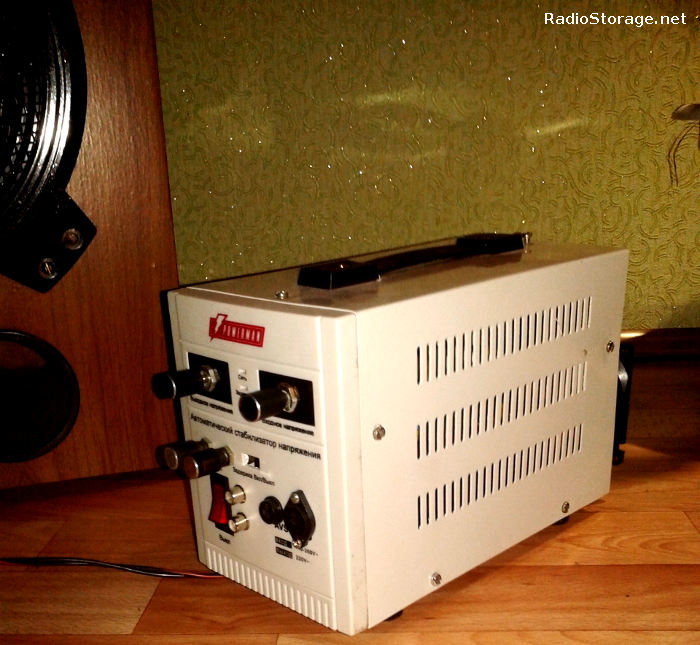

Вот в краце рассказал об основных моментах сборки и настройки усилителя. Ну и в конце еще добавлю несколько слов о качестве и окраске звучания. В общем то результатом доволен! А результат оказался неожиданным - очень приятное для уха звучание и нужно отметить довольно глубокий и сильный НЧ спектр на этих транзисторах.

Слушать можно хоть круглые сутки, для сравнения была собрана та же съема но только на транзисторах КТ-серии, и вроде бы звук тот же, а все равно что-то такое механическое и суховатое присутствует в звуке на кремнивых транзисторах. На КТшках низкие частоты вроде тоже не плохие, но что-то не уловимое ухом все же пропало.

В целом, людям имеющим острый слух и, так сказать чуткое ухо, разница будет очевидна. При всех своих недостатках германиевое звучания намного естественней и мягче нежели кремниевое звучание. Не относя себя к категории аудиофилов, среди которых не мало людей с маниакальными идеями и убеждениями, а в качестве обычного любителя меломана с музыкальным острым слухом, я выбрал вариант в германиевом исполнении.

В предыдущих своих статьях я выкладывал таблицу свойств германия и кремния из которой видно что при всех минусах, германий очевиден в своих преимуществах перед кремнием.

И в качестве заключения скажу: желающие повторить конструкцию, дерзайте!! оно того стоит!

Связь с автором: dimka.kyznecov[собачка]rambler.ru
