Усилитель на лампах и германиевых транзисторах

категория

Схемы усилителей

 материалы в категории

Подкатегория Схемы ламповых усилителей

Всем ценителям лампового звука выношу на суд свою конструкцию лампово-полупроводникового усилителя. Источником для творчества послужили залежи германиевых транзисторов, пролежавших в коробке и успешно позабытыми хороший десяток лет.

Почему так? Прилагаю сравнительную таблицу физических свойств германия и кремния

сравнительная таблица физических свойств германия и кремния

Из таблицы видно, что подвижность электронов и дырок, продолжительность жизни электронов, а также длина свободного пробега электронов и дырок значительно выше у германия, а ширина запрещенной зоны ниже, чем у кремния. Известно также, что падение напряжения на переходе р-n составляет 0,1 - 0,3 В, а на n-р - 0,6 - 0,7 В, из чего можно  сделать вывод, что германий является гораздо лучшим проводником, чем кремний, а следовательно и каскад усиления на транзисторе p-n-p имеет значительно меньшие потери звуковой энергий, чем аналогичный на n-p-n. Возникает вопрос: почему же выпуск германиевых полупроводников был прекращен?

Прежде всего потому что по некоторым критериям Si намного предпочтительнее, поскольку може тработать при температуре до 150 градусов Цельсия, а Ge - 85. Да и частотные     свойства у него гораздо лучше. Вторая причина - чисто экономическая. Запасы кремния на планете практически безграничны, в то время как германий - довольно редкий элемент, технология получения и очистки которого значительно дороже.

Схема усилителя

Изначально мною был построен усилитель НЧ на мощных транзисторах П210в, качеством и звучанием которого я остался очень доволен. Через некоторое время я решил соединить лампы и транзисторы. Идея не нова и изрядно потертая. Много конструкций было найдено на просторах интернета, но из всего множества схем была найдена только одна схема лампы плюс германий, да и то как мне показалось неоправданно-мудреная.

Я решил подойти иначе к постройке задуманного усилителя взяв за основу классическую двухтактную схему, на основе которой строились все усилители со времен появления транзисторов и схему ремейк, лампа плюс полевой транзистор. Как видно из схемы ламповая часть с транзистором осталась без изменений

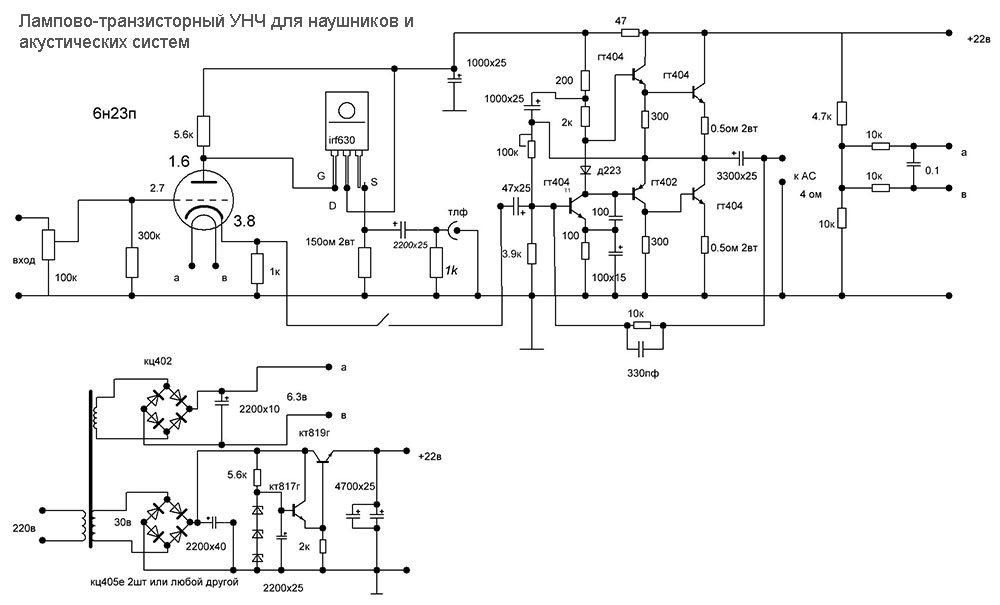

усилитель лампово-полупроводниковый. схема

Эта схема предлагается многим радиолюбителями как ламповый усилитель для наушников. В последствии оказалось очень удобно иметь ламповый усилитель НЧ для наушников и на акустику - построенный на транзисторах. Схема в особом описании не нуждается, при правильной сборке все начинает работать сразу.

Для удобства мною была поставлена кнопка на две пары контактов для отключения транзисторной части от ламповой, что в свою очередь избавило от необходимости отключать колонки от усилителя при использовании наушников. Но при желании можно одновременно слушать и ухи и колонки - кому как нравится.

Наладка и подбор транзисторов

Несколько слов о настройке транзисторной части. Необходимо установить половину напряжения питания относительно выхода. Устанавливается подстроечным резистором,который желательно применить многооборотистый. Возможно придется подобрать резисторы в базах выходных транзисторов в пределах 150-300 ом. Эта величина зависит от буквы в серии транзистора. Вот пожалуй и вся настройка.

При данном комплекте транзисторов и источнике питания 22 В, на выходе имеем около трех ватт. Конечно мощность небольшая, но этого достаточно чтобы с комфортом насладиться звучанием германиевой схемы вкупе с лампой. Можно было конечно использовать транзисторы П217 что дало бы 10 ватт мощности или же ГТ705 или ГТ806, соответственно заменив остальные транзисторы на противоположную проводимость. В таком случае пришлось бы делать два независимых источника питания.

Так как транзисторы эти прямой проводимости то в данном включении с лампой схема работать отказывается. Немного поразмыслив пришлось пожертвовать выходной мощностью но зато избавил себя от перспективы разбирать трансформатор и мотать еще одну обмотку, по причине отсутствия подходящих трансформаторов с двумя вторичными обмотками.

Если все же кому то захочется что то по мощнее то вполне допустимо поставить две пары выходных транзисторов ГТ404. Желательно чтоб все транзисторы в схеме имели один буквенный индекс, что в свою очередь существенно упростит установку тока покоя да и вообще избавит от нежелательного перегрева выходных транзисторов.Для справки - транзистор ГТ404 имеет максимальную рассеиваемую мощность на коллекторе 0.6 Вт но хорошо отдает около 1.2 Вт при 22В.

Хотелось бы отметить еще один момент, кто то возможно захочет умощнить схему применив в выходе кремниевые транзисторы, например КТ805 или другие. Сразу оговорюсь, да, применить можно но тогда теряется вся окраска звука германиевой схемы и кроме того у вас появятся искажения типа ступенька. Кремневые транзисторы в такой схеме грешат этим недостатком, и убрать эту ступеньку не усложнив схему невозможно. Потребуется делать цепочку смещения на базы выходных транзисторов и усложнять обратную связь.

Германий же имеет преимущество в виду отсутствия искажений типа ступенька в данной схеме включения. Усилитель работает в классе АБ. Ну вот вроде самое основное по схеме сказано.

Блок питания усилителя

Теперь перейдем к блоку питания нашего гибридного лампово-транзисторного усилителя для наушников и колонок. В качестве трансформатора можно использовать любой мощность 15-20 ватт. Мною был применен ТС-20, извлеченный откуда-то на работе, не помню откуда. Все обмотки в нем уже имелись и по толку подходили что существенно упростило изготовления блока питания для УНЧ.

Для тех кто пожелает не использовать часть усилителя для наушников исключив транзистор irf630, необходимость в транзисторном стабилизаторе отпадает, поскольку сама схема оконечного усилителя не критична к хорошо отфильтрованному и стабилизированному источнику питания и работает от простейшего выпрямителя с одной емкостью в 4700 мкФ. Фон переменного тока полностью отсутствует.

Сама же схема стабилизатора необходима для варианта с полевиком, поскольку схема линейная работающая в классе А и потребляет около 2 ампер , то ей необходима хорошая фильтрация дабы устранить фон переменного напряжения. Накал лампы тоже нужно питать постоянкой с делителем на резисторах, что изображен на схеме.

Применив все выше указанное вы избавите себя от проблемы фона переменного тока в наушниках. Есть схемы источника питания на LM317 или же на регулируемых кренках наподобие КР142ЕН8. Плюс ко всему в таких схемах используются цепочки R-C фильтров. Резисторы очень сильно греются. И еще мною было обнаружено что при использовании выпрямителя на указанных выше микросхемах, при отсутствии сигнала в наушниках наблюдается довольно сильное шипение.

Это шипение так для меня и осталось загадкой. По этому и была взята сама обычная схема на двух транзисторах. Марку стабилитронов не указал по причине того что придется подобрать три или два штуки таким образом чтоб на выходе получилось 22-27 вольт. Больше указанной величины подымать не стоит, а то спалите германиевые транзисторы (ГТшки).

Проблему щелчков в наушниках при включении решил просто запараллелив стабилитроны емкостью в 2200 микрофарад. секрет в том что при включении напряжение на выходе блока питания появляется постепенно, в течении 20 секунд возрастает до нормального рабочего. И второй плюс - конденсатор включенный таким образом очень хорошо сглаживает пульсации на выходе блока питания(БП).

Корпус для лампового усилителя

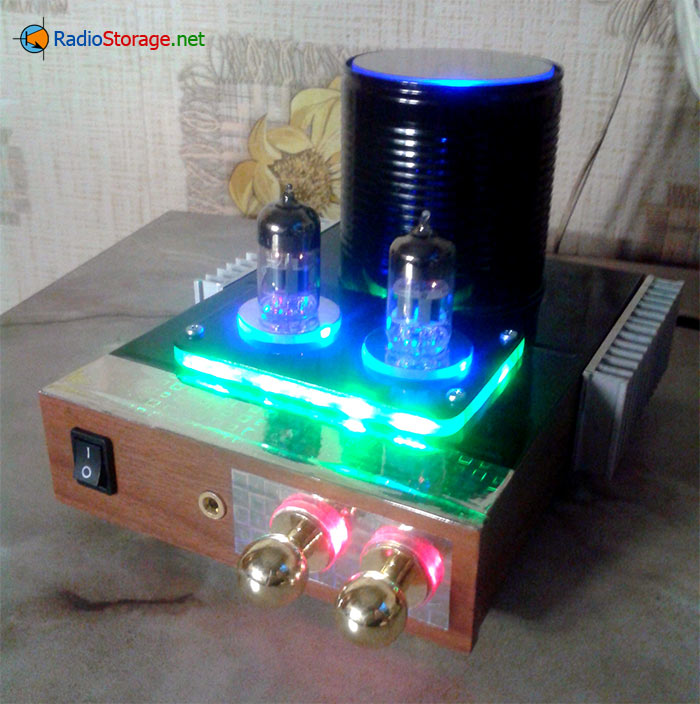

Теперь несколько слов о корпусе. Не мудря и не изобретая нового велосипеда взял обыкновенный корпус от компьютерного CD-ROMа, последний и был выдран мною со списанного хлама на той же работе. Как видно из фотографий  трансформатор находится под круглой частью корпуса (консервная банка от горошка), что само по себе является хорошим экраном.

На радиаторы закреплены выходные транзисторы через слюдяные прокладки, намазанные термопастой. Транзисторы крепятся посредством двух алюминиевых квадратных планок с дыркой по середине, куда и воткнуты с натяжением. В качестве украшательства были применены прослойки из оргстекла, выточенные вручную и подсвечены светодиодами.

В гнезда радиоламп были воткнуты трехцветные светодиоды, плавно меняющие цвет. В конечном итоге получилась вот такая конструкция что очень симпатично светится и радует хорошим теплым звуком. Мною было собрано множество конструкций на германии и можно сказать с уверенностью что несмотря на свои недостатки в виде очень низкой рабочей частоты менее 1 МГц и максимальной полосой пропускания не выше 18КГц в унч, что ни один кремниевый, будь то транзисторный или микросхемный, с супер параметрами, усилитель не звучит так как германиевый усилитель.

При наличии необходимых компонентов все в ваших руках, данная конструкция предложена как мотивация к творческой деятельности и для тех кто хочет собрать нечто подобное.

Автор: Сэм.
