Темброблок с предусилителем
Все мы знаем что темброблок в аудиотехнике значительно снижает уровень сигнала, и поэтому прежде чем подать на регулятор тембра сигнал, его желательно немного повысить.
С этой целью в конструкцию многих регуляторов тембра вводят дополнительный узел- так называемый предусилитель, задача которого- предварительное усиление сигнала.

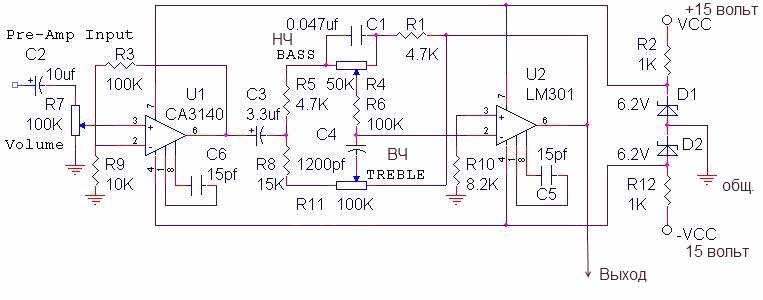

Схема темброблока с предусилителем
Предусилитель питается от двуполярного источника с напряжением ±15 вольт. Дополнительно предусилитель оснащен схемой регулятора тембра для изменения окраски звука, поступающего на основной каскад усилителя мощности, в низкочастотном и высокочастотном спектре.
Выходная мощность предусилителя 500 мВт.
Коэффициент нелинейных искажений предусилителя 0,015%.
Операционный усилитель CA3140 (посмотреть аналоги) на входе обеспечивает высокое входное сопротивление предусилителя, которое составляет 1,5 ТОм.
Входная емкость 4 пФ.
По сути он служит согласующим звеном. Его вход собран на полевых транзисторах (Mosfet), а выход на биполярных. Напряжение входного сигнала должно быть в пределах 2…8 милливольт.
