Индикатор бортовой сети автомобиля
Индикатор на трехцветном светодиоде
Еще один вариант для контроля за напряжением бортовой сети в автомобиле это индикатор на трехцветном светодиоде.
Один из вариантов такого индикатора уже рассматривался здесь, но эта схема намного проще, не имеет микросхем и его изготовить можно буквально за несколько минут даже и начинающему радиолюбителю.
Схема индикатора бортовой сети
Принцип работы индикатора чрезвычайно прост: Пока напряжение на аккумуляторе находится в диапазоне от 12 до 14 В, то светится зеленый светодиод, соединенный через резисторы R5 и R9 и стабилитрон VD3. Транзистор VТ2 при этом открыт, а VТЗ - закрыт.
Если напряжение ниже 11,5 В (установленное потенциометром R4 и стабилитроном VD2), транзистор VТ2 закрывается, транзистор VТЗ открывается, при этом загорается синий светодиод. Он индицирует низкое напряжение.
Повышенное напряжение (свыше 14,4 В, установленное потенциометром R2) индицирует красный светодиод.

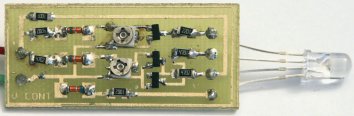

Внешний вид индикатора если его выполнить на SMD элементах будет приблизительно такой:
По деталькам:
R1 - 1 кОм, 1206
R2, R3, R5 10 кОм, 1206
R4, R7 - 2,2 кОм, 1206
R6 - 47кОм, 1206
R8, R9 - 100 кОм, SMD
VD1 - 10В MELF
VD2 - 8v2, MELF
VD3 - 5V6, MELF
T1, T2, T3 - BC847C
HL1 - RGB LED 5мм, желательно матовый
Примечания:
1. автор устройства: Vojtêch Voráĉek Praktcká elektronika-AR, #12, 2011
2. Картинки подсмотрены на сайте Radio-hobby.org, там же можно скачать и чертеж печатной платы
