Электронная зажигалка для газовой плиты
В интернете и периодической печати встречается множество схем подобный устройств.
Для примера:
1. "Радиолюбитель", N1/93, с.26, "Зажигалка для газа".
2. "Радио", N1/92, с.19, "Электронная спичка".
Статья Электрическая зажигалка для газа
Принцип действия данного устройства прост- преобразование постоянного напряжения в высоковольтное высокочастотное для получение искры.
Но как показала практика основная проблема при изготовлении электрической зажигалки это высоковольтный трансформатор: во первых к нему очень высокие требования относительно качества изоляции а во вторых он еще должен быть и как можно миниатюрнее.
Эти требования удовлетворяет схема приведенная ниже: здесь применен уже готовый трансформатор- ТВС-70П1. Это строчный трансформатор который применялся в переносных черно-белых телевизорах (типа "Юность" и им подобным). В схеме он указан как Т2 (используется только пара обмоток).
Предлагаемая схема позволяет снять зависимость напряжения подаваемого в высоковольтную катушку от порога срабатывания динистора (их наиболее часто применяют), как это реализуется в опубликованных ранее схемах.
Схема состоит из автогенератора на транзисторах VT1 и VT2, повышающего напряжение до 120...160 В с помощью трансформатора Т1 и схемы запуска тиристора VS1 на элементах VT3, С4, R2, R3, R4. Накопленная на конденсаторе СЗ энергия разряжается через обмотку Т2 и открытый тиристор.
Насчет трансформатора Т1: он выполнен на кольцевом ферритовом магнитопроводе М2000НМ1 типоразмера К16х10х4,5 мм. Обмотка 1 содержит 10 витков, 2 — 650 витков проводом ПЭЛШО-0,12.
По остальным деталям: конденсаторы:С1, СЗ типа К50-35; С2, С4 типа К10-7 или аналогичные малогабаритные.
Диод VD1 можно заменить на КД102А, Б.
S1 — микровключатель типа ПД-9-2.
Тиристор можно использовать любой, с рабочим напряжением не менее 200 В.
Трансформаторы Т1 и Т2 крепятся к плате клеем.

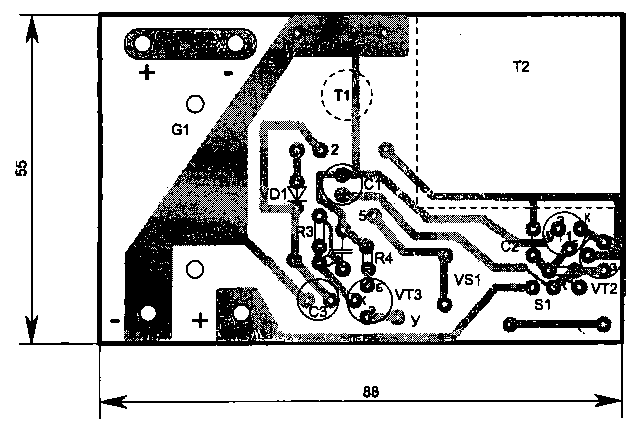

Устройство выполняется на печатной плате а разместить ее можно даже в пустой пачке от сигарет
Разрядная камера располагается между двумя жесткими проводами диаметром 1...2 мм на расстоянии 80...100 мм от корпуса. Искра между электродами проходит на расстоянии 3...4 мм.
Схема потребляет ток не более 180 мА, и ресурса элементов питания хватит более чем на два часа непрерывной работы, однако не прерывная работа устройства более одной минуты не желательна из-за возможного перегрева транзистора VT2 (он не имеет радиатора).
При настройке устройства может потребоваться подбор элементов R1 и С2, а также изменение полярности включения обмотки 2 у трансформатора Т1. Желательно также проводить настройку с неустановленным R2: проверить напряжение на конденсаторе СЗ вольтметром, а после этого установить резистор R2 и, контролируя напряжение осциллографом на аноде тиристора VS1, убедиться в наличии процесса разряда конденсатора СЗ.
Разряд СЗ через обмотку трансформатора Т2 происходит при открывании тиристора. Короткий импульс для открывания тиристора формируется транзистором VT3 при возрастании напряжения на конденсаторе СЗ более 120В.
Устройство может найти и другие применения, например, в качестве ионизатора воздуха или электрошокового устройства, так как между электродами разрядника возникает напряжение более 10 кВ, что вполне достаточно для образования электрической дуги. При малом токе в цепи это напряжение не опасно для жизни.
