Субмодуль цветности СМЦ
Ну, собственно говоря, для того чтобы понять как работает декодер цветности давайте в первую очередь разберемся как происходит кодировка цветности.

Для передачи информации о цвете картинки используются два сигнала R-Y и B-Y. (красный и синий), которые передаются вместе с Полным Видеосигналом.
А вот способы передачи этих сигналов для разных стандартов цветности различные.

В СЕКАМе эти сигналы частотно промодулированы на Полный Цветовой Сигнал на частотах 4,25 мГц (для B) и 4,406 (для R).
А в системе PAL оба цветоразностных сигнала так- же промодулированы на ПЦТВС но на одной частоте: 4,43 мГц,  в разных фазах.

Причем для улучшения качества передачи применен метод через-строчного кодирования: при одной строке передается один цветоразностный сигнал, при следующей строке- другой.
Чтобы восполнить недостающий сигнал во время передачи цвета используется система памяти на линии задержки.

Реально это выглядит так: когда происходит расшифровка одного из сигналов (к примеру R), B- сигнал получают из предыдущей строки. А для того, чтобы он совпал по времени его задерживают на 64mс при помощи линии задержки.

То есть для того чтобы получить информацию о цвете картинки необходимо:

1.Выделить из ПЦТВС поднесущий цветоразностный сигнал. Это делается при помощи колебательного контура (так называемый "фильтр клеш").
2.Необходимо разделить поднесущий цветовой сигнал на две части- прямой и задержаный. И при этом необходимо разделить его в течение одной строки: чтобы успеть получить прямой сигнал для работы декодера и одновременно еще и задержанный, который будет использоваться во время работы следующей строки. Причем коммутатор, который будет разделять сигнал необходимо засинхронизировать с частотой строчной равертки. Для этого используется сигнал ОХ, получаемый с ТВС (ТДКС).
3. Потом будет нужен еще один коммутатор, который. опять- же в течение одной строки, будет успевать суммировать прямой и задержанный сигнал. Таким образом получится что в сигнале будут содержаться одновременно оба цветоразностных сигнала (и R и B)
4. Далее просто нужно будет из полученного сигнала выделить несущие цветоразностные частоты. Это делается при помощи все тех- же колебательных контуров.

Субмодуль цветности СМЦ

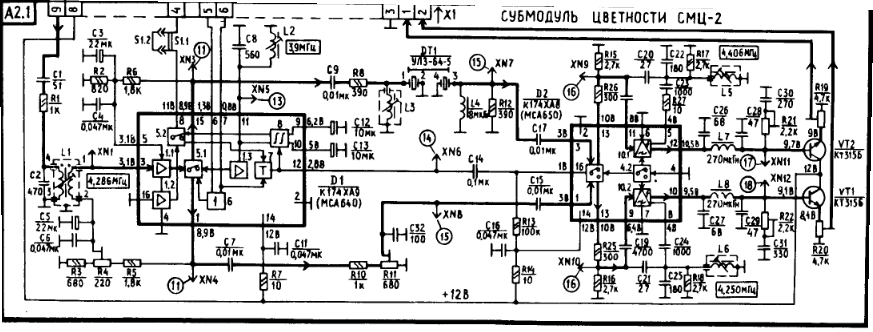

На схеме представлен субмодуль цветности СМЦ от телевизора модели 3УСЦТ.
ПЦТВС с контакта 9 разъема поступает на фильтр "Клеш" L1. Конденсатор C1 отсекает низкие частоты. Резистор R4, подключенный к контуру позволяет регулировать симметрию сигнала.
Сигнал с фильтра "клеш" поступает на микросхему К174ХА9 (вывод3).
Усиленный сигнал (ячейка 1.1) поступает на коммутатор (ячейка 5.1), который в течение ПХ строчной и кадровой разверток разделяет сигнал, направляя его на выводы 1 и 15.

Выводы 1 и 15 одновременно образуют и ООС с входным усилителем, обеспечивая стабильность его работы:
вывод1 через R5, R4, L1, вывод15 через R6.
В течение ОХ строчной и кадровой разверток комутатор подает сигнал на усилитель схемы опознавания цвета (ячейка 1.3).
Для опознавания цвета служат одновременно и стробирующий импульс и кадровый импульс ОХ (подаваемые на контакты 5 и 6 разъема модуля), тем самым обеспечивая и по- кадровую и по- строчную синхронизацию. Эти сигналы смешиваются в сумматоре (ячейка 6 микросхемы).С коммутатора (ячейка 5.1) во время ОХ строчной развертки на усилитель (1.3) поступает черезстрочный сигнал. Из него при помощи контура L2 выделяется сигнал поднесущей опорной частоты R, которые поступают на вход компаратора 8. Этот компаратор и управляет ключом опознавания цвета (ячейка 5.2). При цветном изображении на выходе ключа (вывод 8 микросхемы) будет высокий уровень (около +11V) при черно- белом изображении- около 0V.

С выхода1 сигнал поступает на вход 1микросхемы К174ХА8 (прямой сигнал)
С выхода 15 сигнал проходит через линию задержки УЛЗ-64, задерживаясь на 64 mс (задержаный сигнал)
Резистор R11 служит для регулировки размаха сигналов.

Для управления коммутатором служит триггер (ячейка 7), управляемый стробирующими импульсами.

В микросхеме К174ХА8 происходит сложение прямого и задержанного сигналов. Причем для того чтобы работу этого коммутатора засинхронизировать с работой разверток управляется он импульсом, получаемым с вывода 12 микросхемы К174ХА9.
Ну а дальше все просто: так как в течение одной строки происходит сложение прямого и задержанного сигналов цветности следовательно получаются сразу оба поднесущих цветоразностных сигнала одновременно, и остается только лишь выделить их.
Это делается при помощи контуров- L5 и L6. Далее каждый из поднесущих сигналов поступает на эмитерные повторители на транзисторах VT1 и VT2 после чего уходит на модуль цветности.
Резисторами R16, R20 можно регулировать размах каждого сигнала.

Декодеры PAL работают аналогичным образом: разделение на прямой и задержаный а затем сложение, с той лишь разницей что в них не требуется выделение каждого из поднесущих цветоразностных частот при помощи контуров.
