AN17821

Схема включения, параметры

Категория Микросхемы серии AN

Микросхема AN17821 производства Panasonic — двухканальный УНЧ, выходная мощность 2Х5 Вт. Напряжение питания- однополярное, 14V

Имеет функции регулировки уровня громкости и «mute»

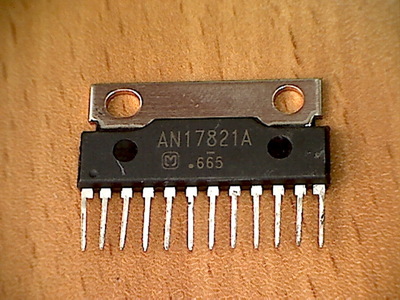

Внешний вид микросхемы

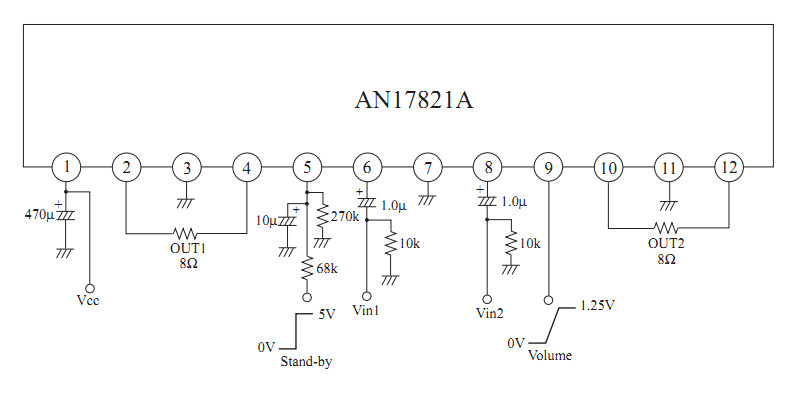

Схема включения

По схеме подключения аналогом является AN7522 (работоспособность не проверялась!), при отсутствии данной микросхемы можно установить AN17823 (она одноканальная, выводы 10- 12 остаются свободными).

Даташит на микросхему
