AN17811

Параметры, схема включения

Категория Микросхемы серии AN

Микросхема AN17811 производства Panasonic представляет собою однохканальный УНЧ с функциями Standby и Mute

Питание- однополярное, от +7V до +13,5V (максимально допустимо до +14V)
Выходная мощность: 1 Вт на нагрузке 8 О

Структурная схема

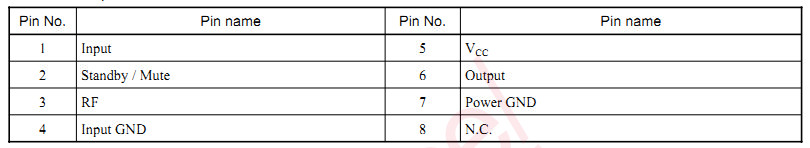

Назначение выводов

Схема включения

Таблица состояния функций Standby, Mute
