AN7109

Схема включения, параметры

Категория Микросхемы серии AN

Микросхема AN7109- специализированная микросхема для стереофонического переносного кассетного магнитофона.
Включает в себя: предварительный усилитель для магнитной головки, оконечный УНЧ, усилитель записи.

производитель Panasonic

Основные характеристики микросхемы:
напряжение питания: однополярное,  1,8V- 4,5V
Выходная мощность на нагрузке 32 Ом-  2 x 0,05 Вт
Диапазон воспроизводимых частот: 20 Гц- 20 кГц

Внешний вид микросхемы

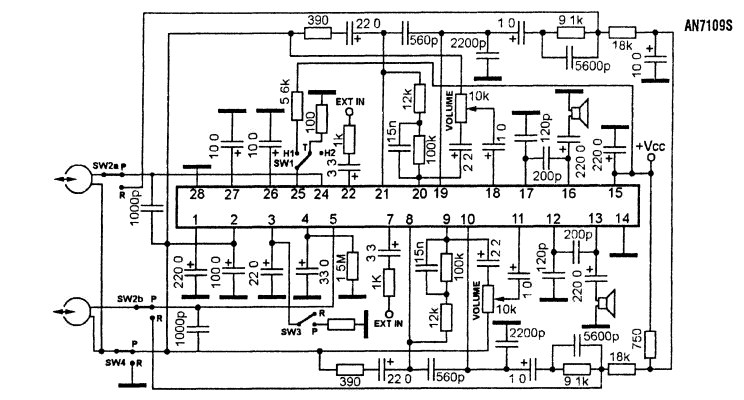

Схема включения

Скачать даташит на микросхему
