AN7105

Схема включения, параметры

Категория Микросхемы серии AN

Микросхема AN7105- специализированное устройство- кассетный стереофонический кассетный проигрыватель.
Имеет входы предварительного усилителя магнитной головки и оконечный УНЧ с раздельной (поканальной) регулировкой громкости

производитель Panasonic

Основные характеристики микросхемы:
напряжение питания: однополярное,  1,5V- 9,5V
Выходная мощность на нагрузке 32 Ом-  2 x 0,3 Вт
Диапазон воспроизводимых частот: 20 Гц- 20 кГц

Корпус DIP, 18 выводов

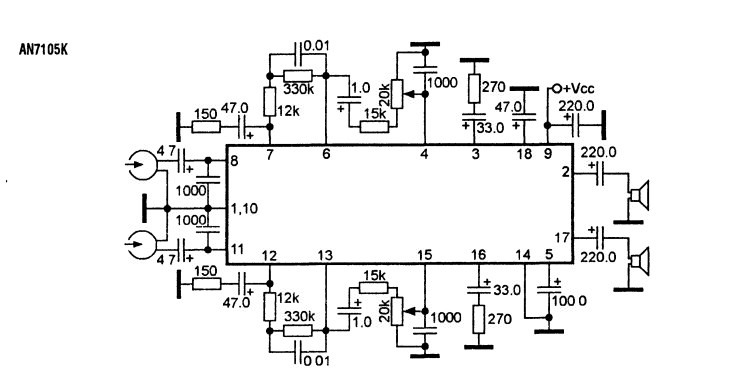

Схема включения
