AN7102

Схема включения, параметры

Категория Микросхемы серии AN

Микросхема AN7102- специализированное устройство- кассетный стереофонический аудиоплеер.
Имеет входы предварительного усилителя магнитной головки и оконечный УНЧ.

производитель Panasonic

Основные характеристики микросхемы:
напряжение питания: однополярное,  1V- 3V
Выходная мощность на нагрузке 32 Ом-  2 x 0,0075 Вт
Диапазон воспроизводимых частот: 20 Гц- 20 кГц

Под различными буквенными индексами выпускается в двух видах корпусов

AN7102S- корпус DIP-18

AN7102K- корпус SOP-18

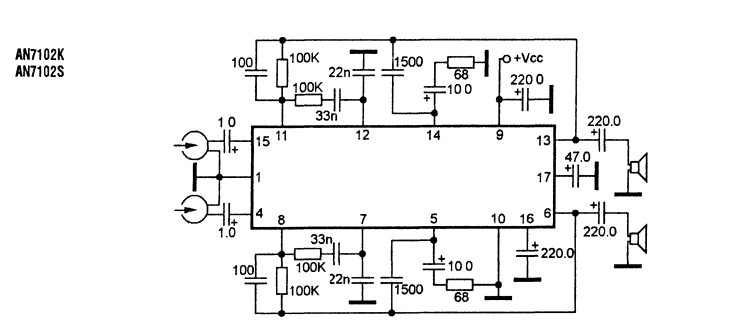

Схема включения
