AN7086

Схема включения, параметры

Категория Микросхемы серии AN

Микросхема AN7086NS- специализированное устройство для кассетного диктофона.
Имеет предварительный усилитель для магнитной головки, микрофонный усилитель и оконечный УНЧ.

производитель Panasonic

Основные характеристики микросхемы:
напряжение питания: однополярное,  1,5V- 4,5V
Выходная мощность на нагрузке 32 Ом-  0,35 Вт
Диапазон воспроизводимых частот: 20 Гц- 20 кГц

Корпус SOP-24

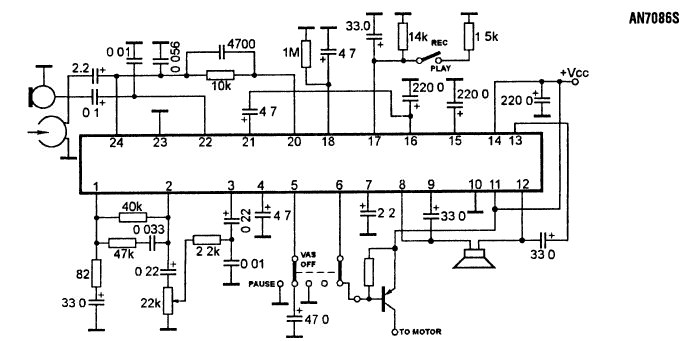

Схема включения
