Всем здравствуйте! Занимаюсь оцифровкой VHS, материал несут все чаще низкого качества поэтому решил собрать устройство на к174ха11 из этой статьи http://rumlin.narod.ru/regen.htm. Устройство восстанавливает кадровые и строчные синхроимпульсы видеосигнала. Там внизу статьи ссылки на схему и печатку доработанные Alexом нерабочие, поэтому связывался с автором и он любезно их предоставил. Схему я прикрепил.

Есть вопросы:

После запуска картинка есть, но искажена слева. Испытывал на некачественном VHS материале, улучшения не получил, очень много теряется кадров (стало даже хуже).

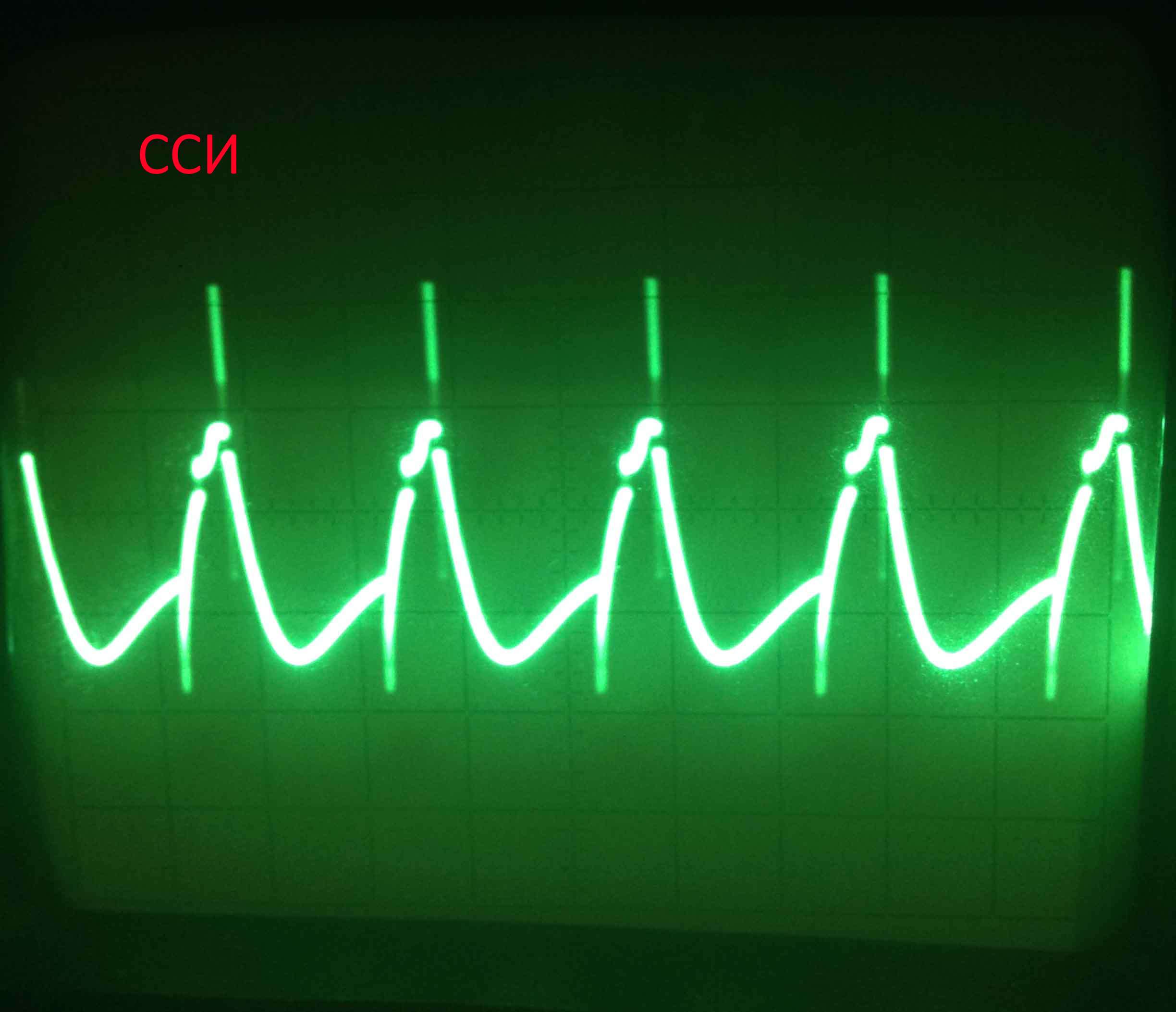

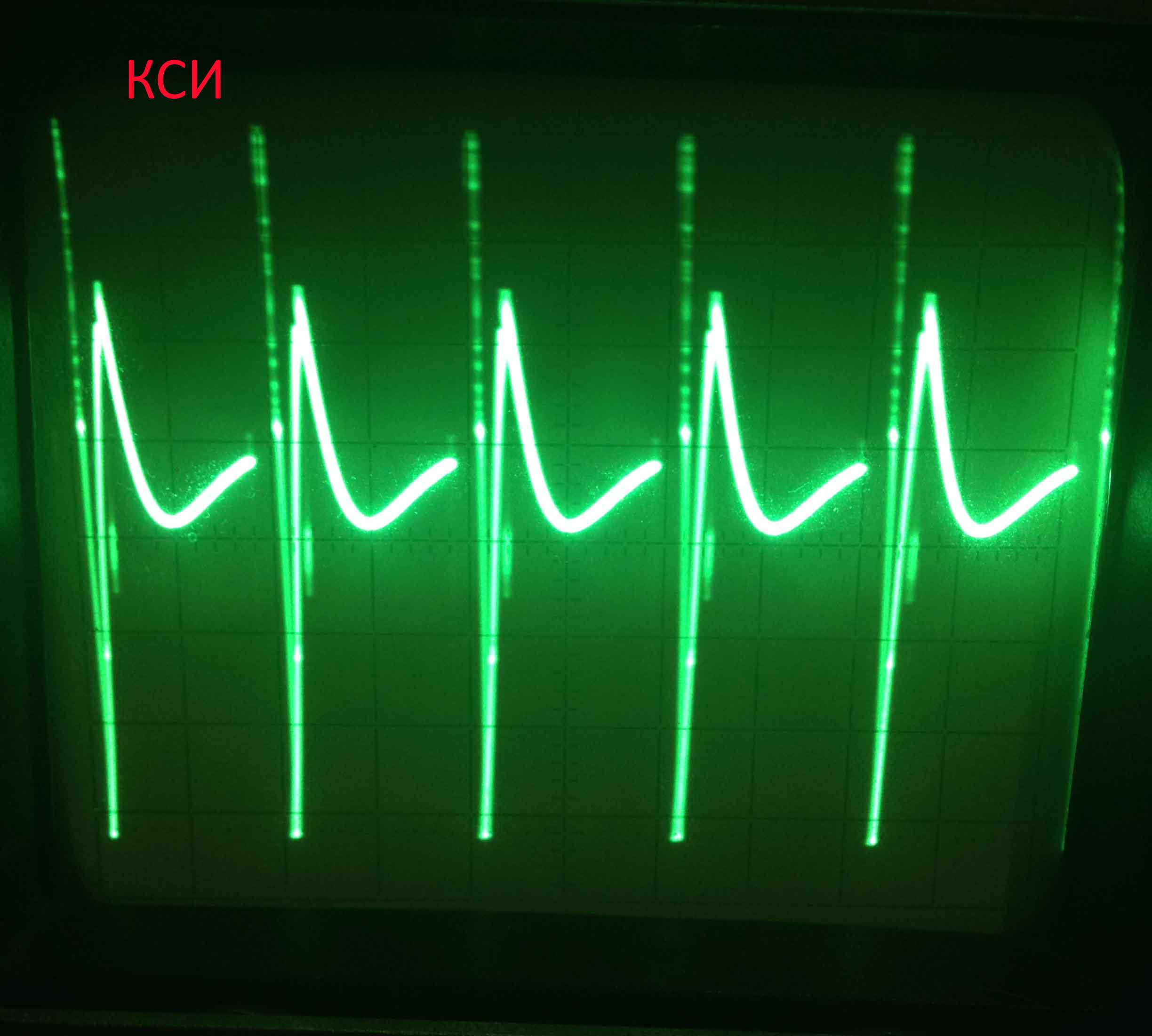

Посмотрел осциллографом сигналы на катоде диода VD3, согласно схеме – ССИ, а на катоде диода VD4 – КСИ, соответственно на пересечении анодов синхросмесь. ССИ и КСИ какие-то странные, по идее они должны быть правильной формы, синхросмесь близка к правде, но тоже с погрешностями, есть лишние элементы... длительность строки подстроить под 64 мкс удалось а вот ширина ССИ меньше положенных 4,7 +-2 мкс.

Ребятки, подскажите, кто силен в импульсной схемотехнике, как получить правильную форму ССИ и КСИ чтобы уложить в стандарт?

Сама обвязка К147ХА11 в точности повторяет модуль управления строчной разверткой УСР (3УСЦТ),а вот где именно режется длительность ССИ вот вопрос.
Ткни осликом на:
базу VT5,анод VD2,выводы 3,9 D1
картинки скинь сюдой.

_________________
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

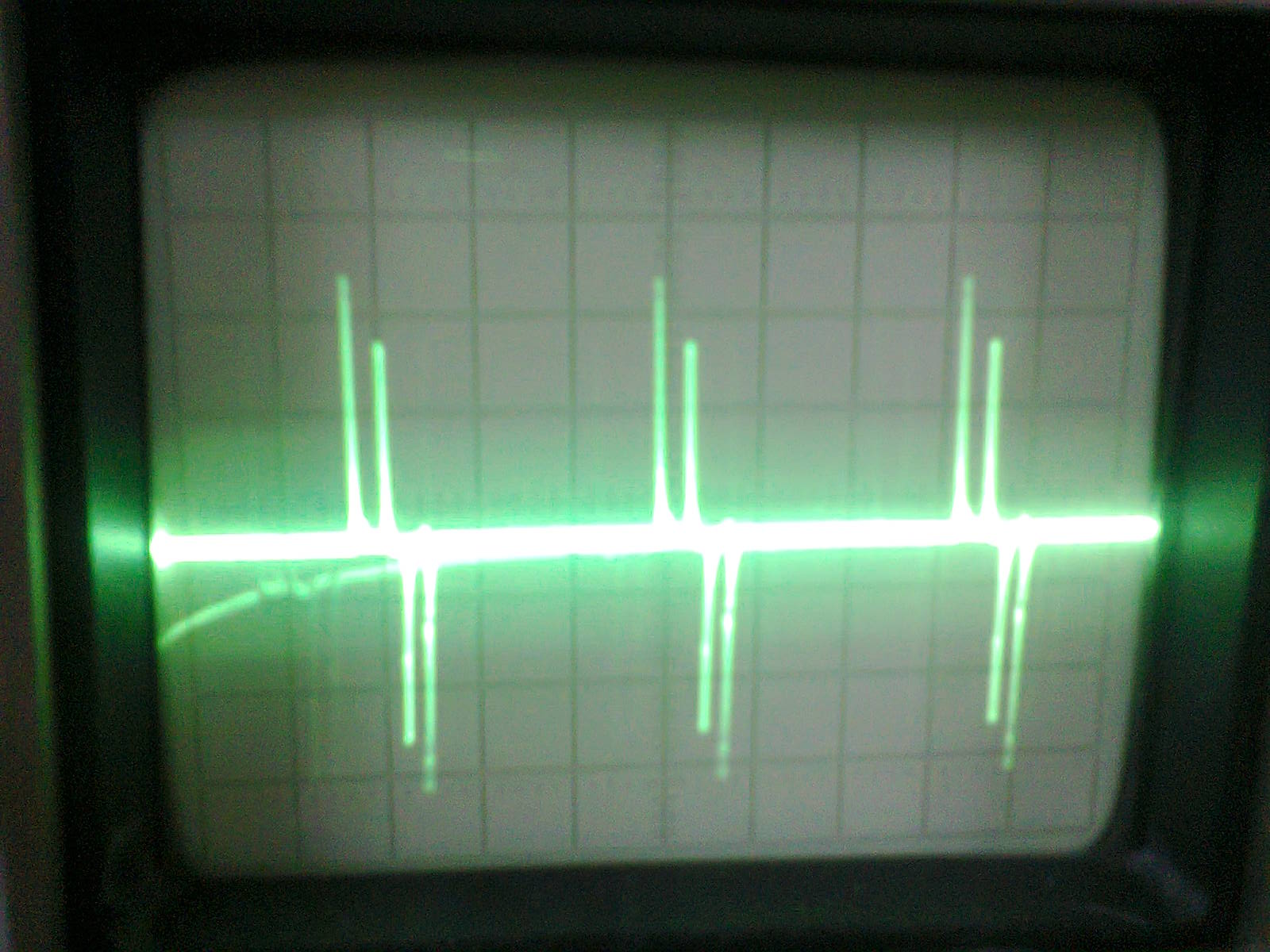

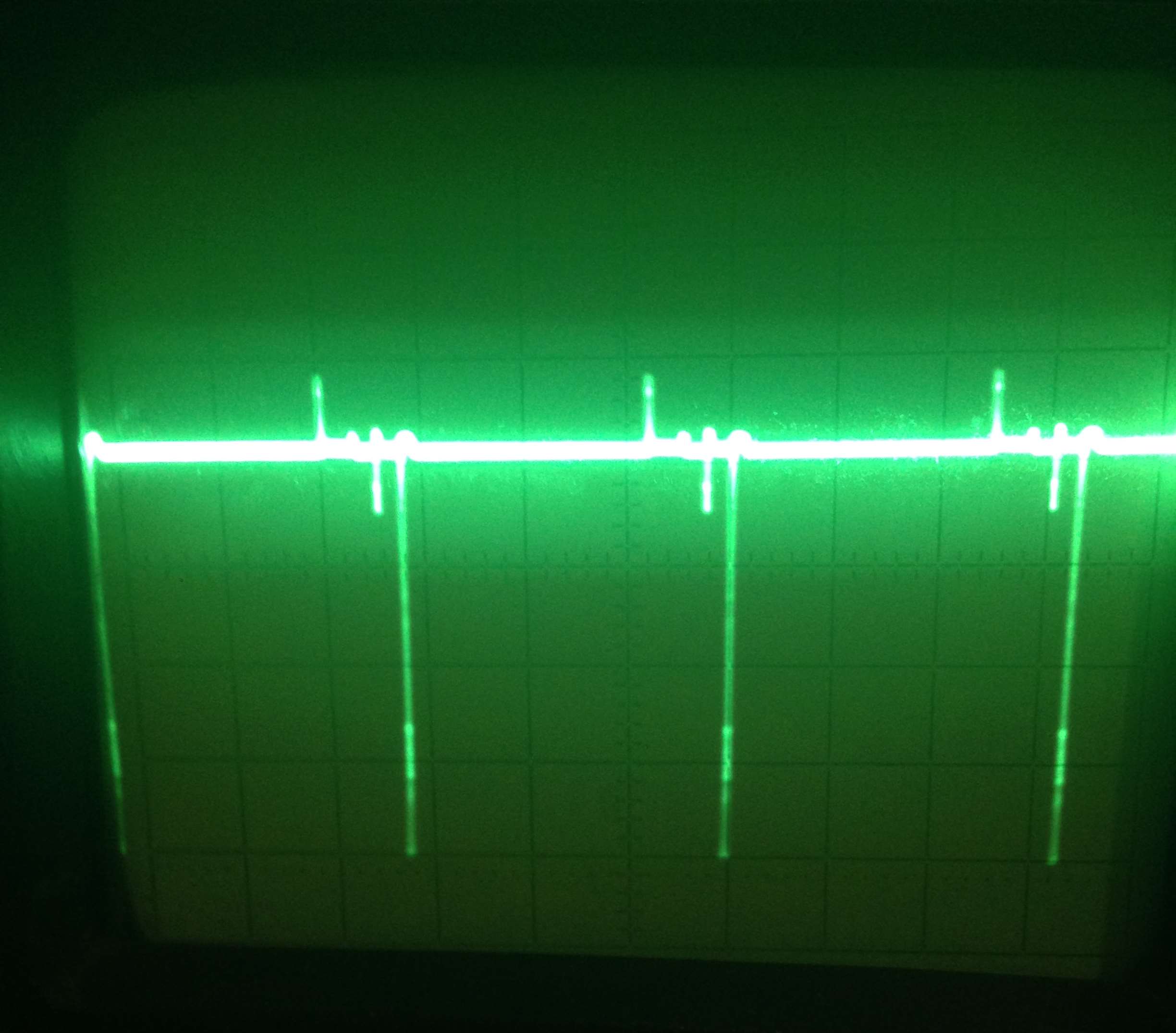

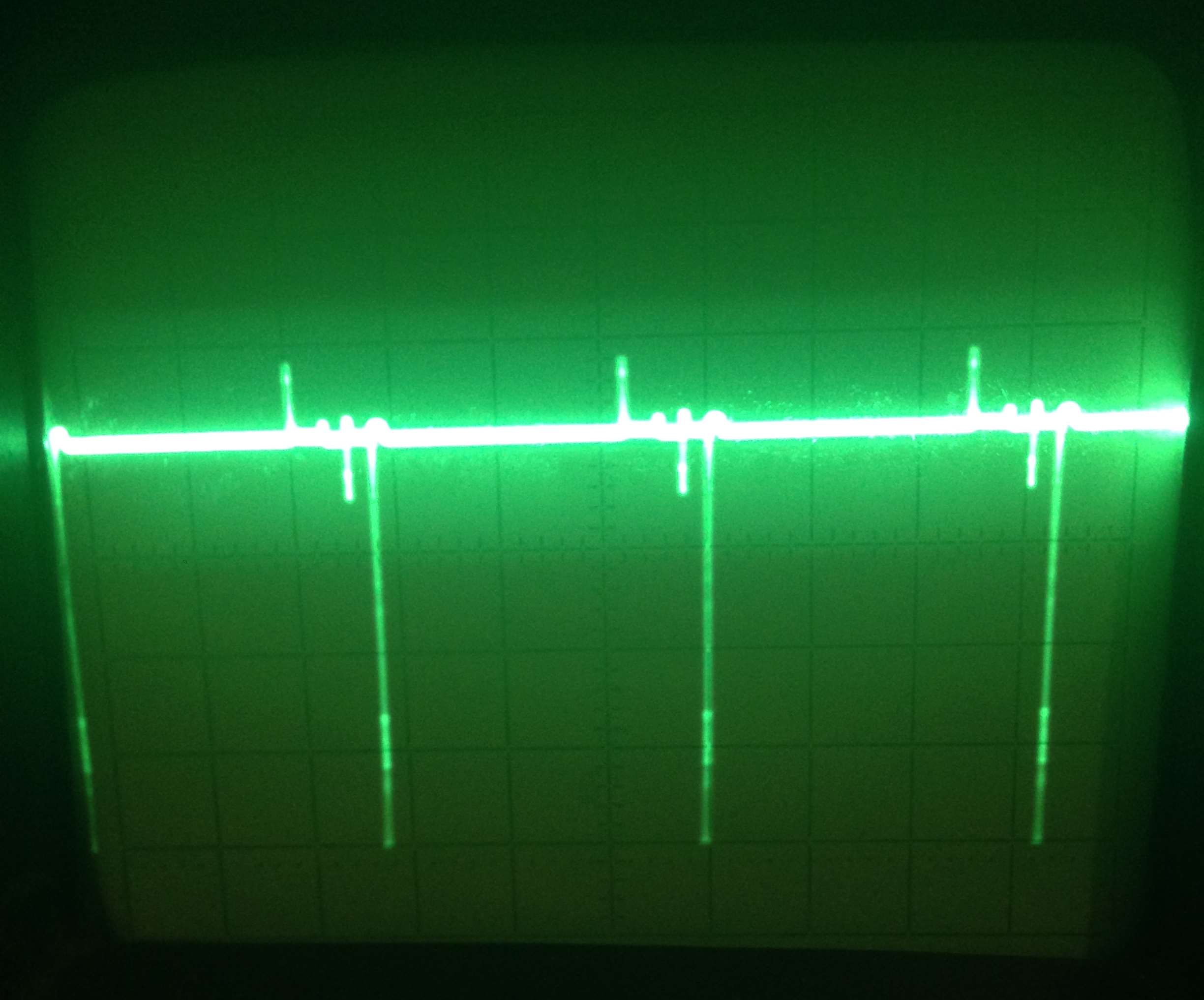

Прикрепил

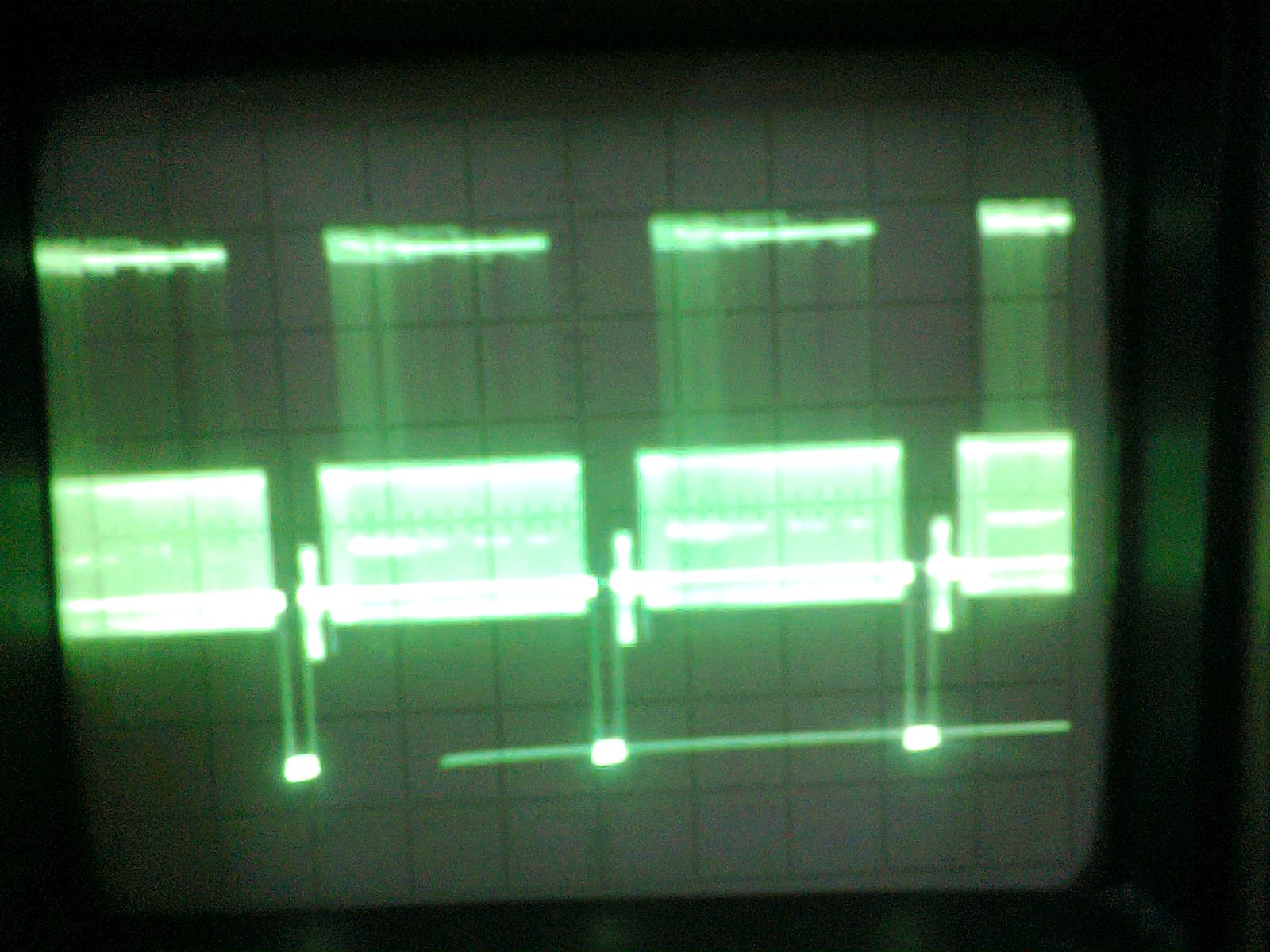

а это вывод 9

Чой то не совсем как нада.На вывод 9 должен идти полный видеосигнал,а он не может быть такой формы аки на осграмме.
И уж тем более полного сигнала не должно быть на выходе КСИ(база VT5).

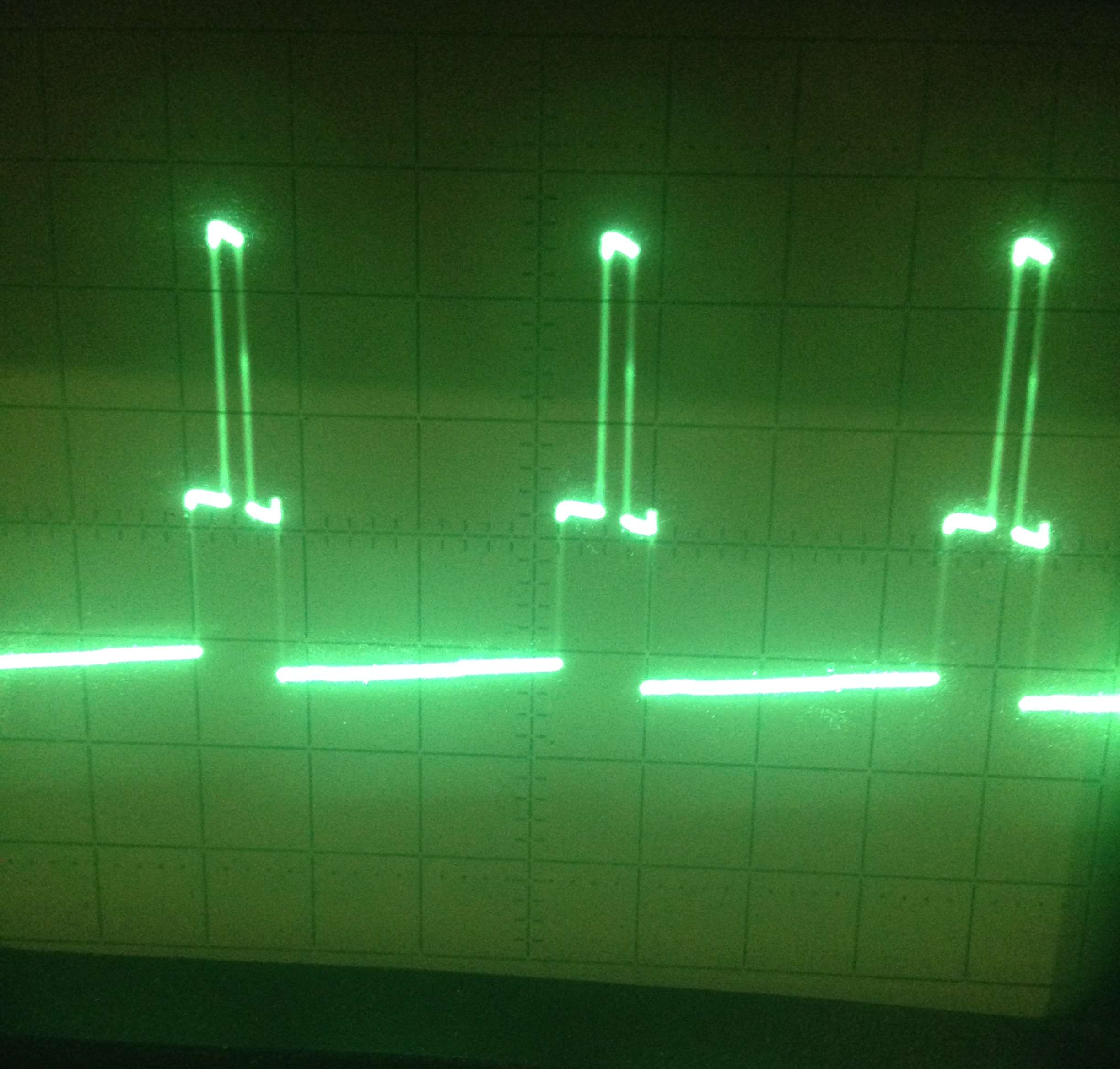

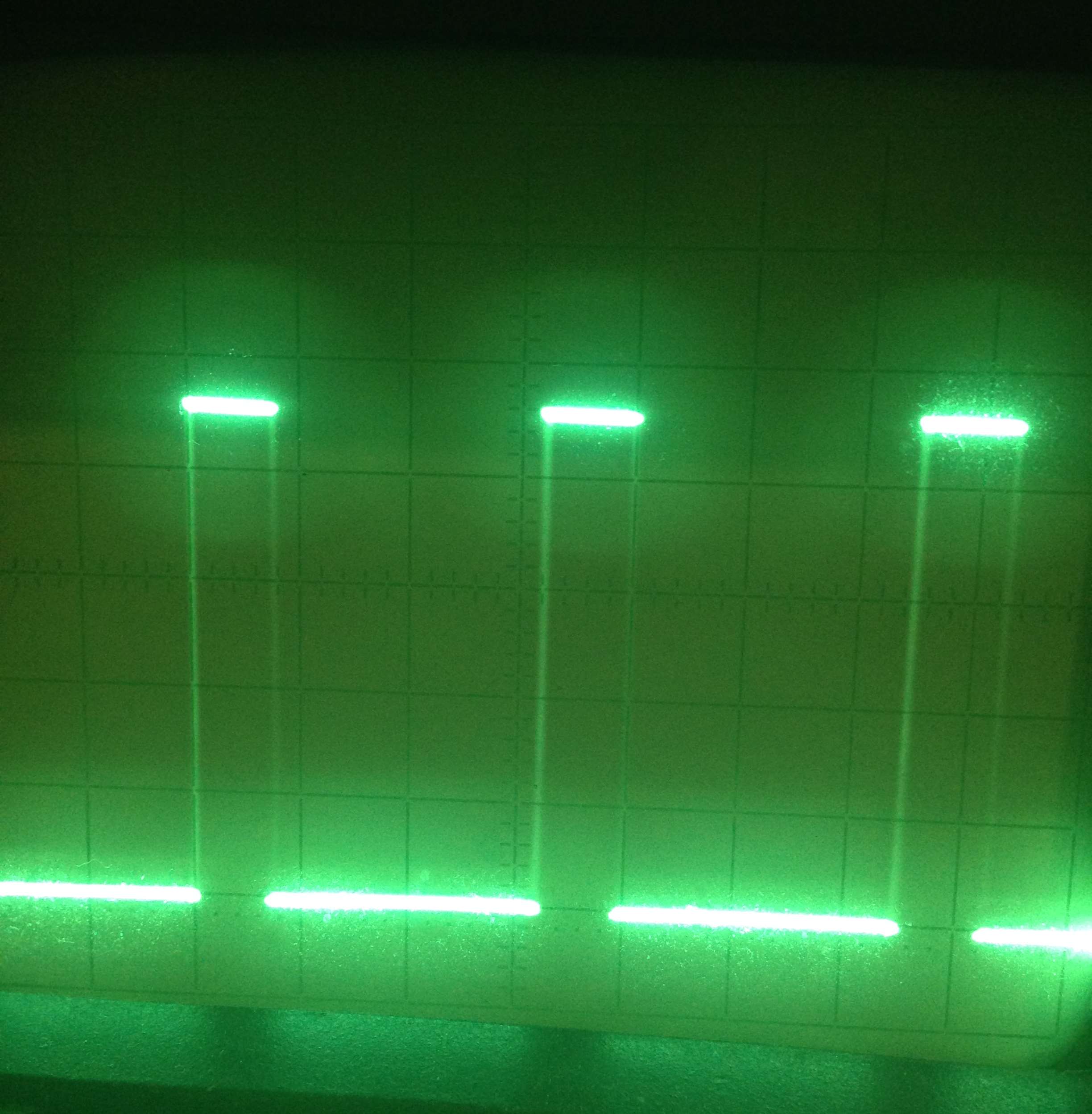

Только стробирующий импульс имеет путёвый вид (VD2)

_________________
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

так я его смотрю без сигнала на входе, где-то прочитал что он работает как генератор черного поля, вот и решил сначала посмотреть как он его генерит...
тогда в этом случае на 9 ноге вообще не должно быть никакого сигнала, получается так? может это наведенный со входа? попробую вход закоротить.
а на базе VT5 должен быть КСИ выделенный из входного сигнала?

Естественно! Эти два вопроса не вяжутся.Если генератор то выдает какую то частоту,логично?Ну а коль есть частота на входе,то ие мона пронаблюдать по всюду в той или иной форме, с условием работоспособности схемы.Отсюда мы видим на осграме практически не сигнал,а частоту выдаваемую генератором.По скольку на ней не ни хера на выходе имеем шо имеем,а именно ту же частоту.Подай сигнал,сними осликом на входе и глянь шо будет после микрухи.Вроде все правильно,могу и ошибаться,иногда заносит.

_________________
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Наконец-то обмерил при наличии сигнала...

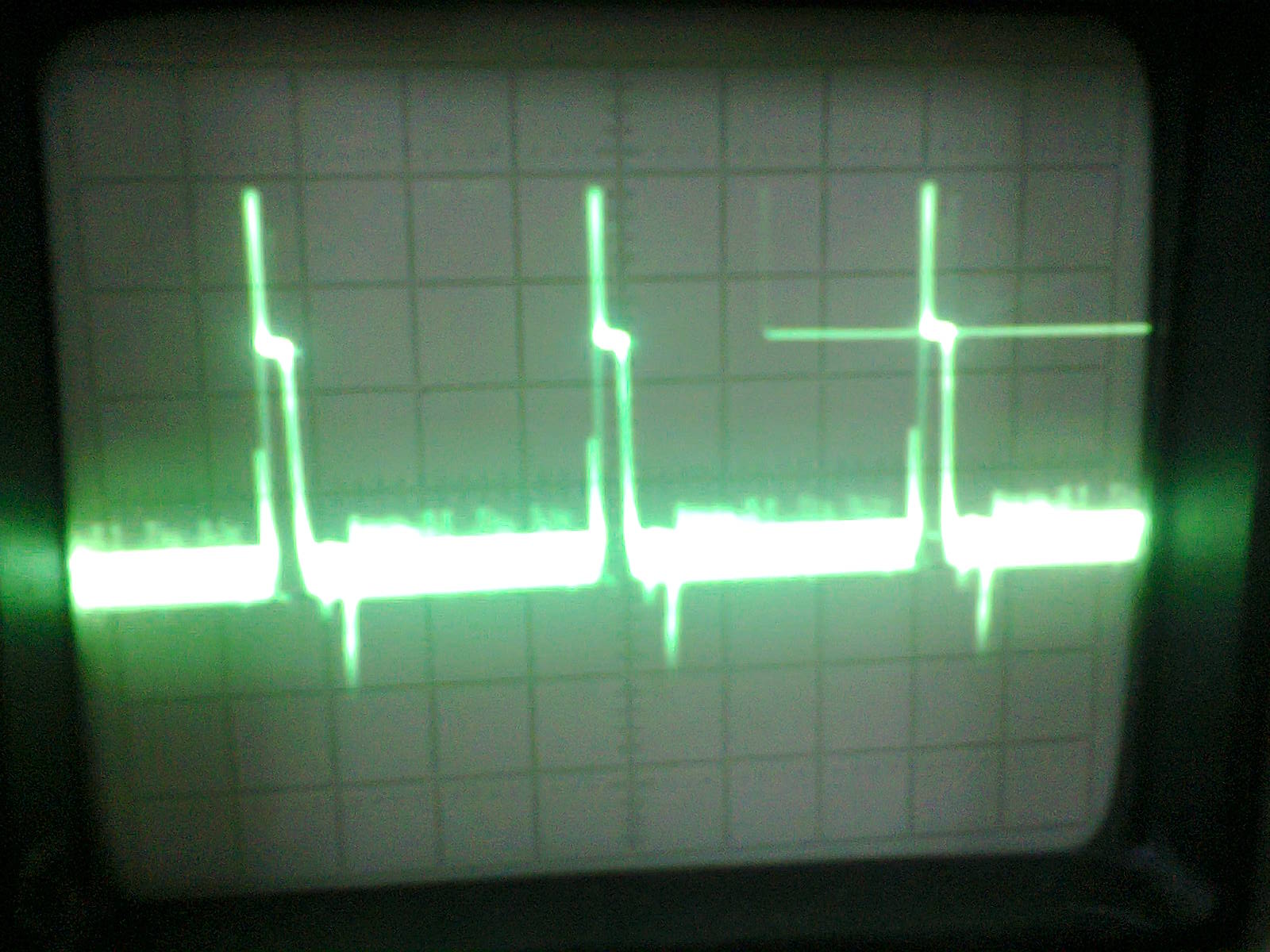

не нравится мне то что происходит после VT2...

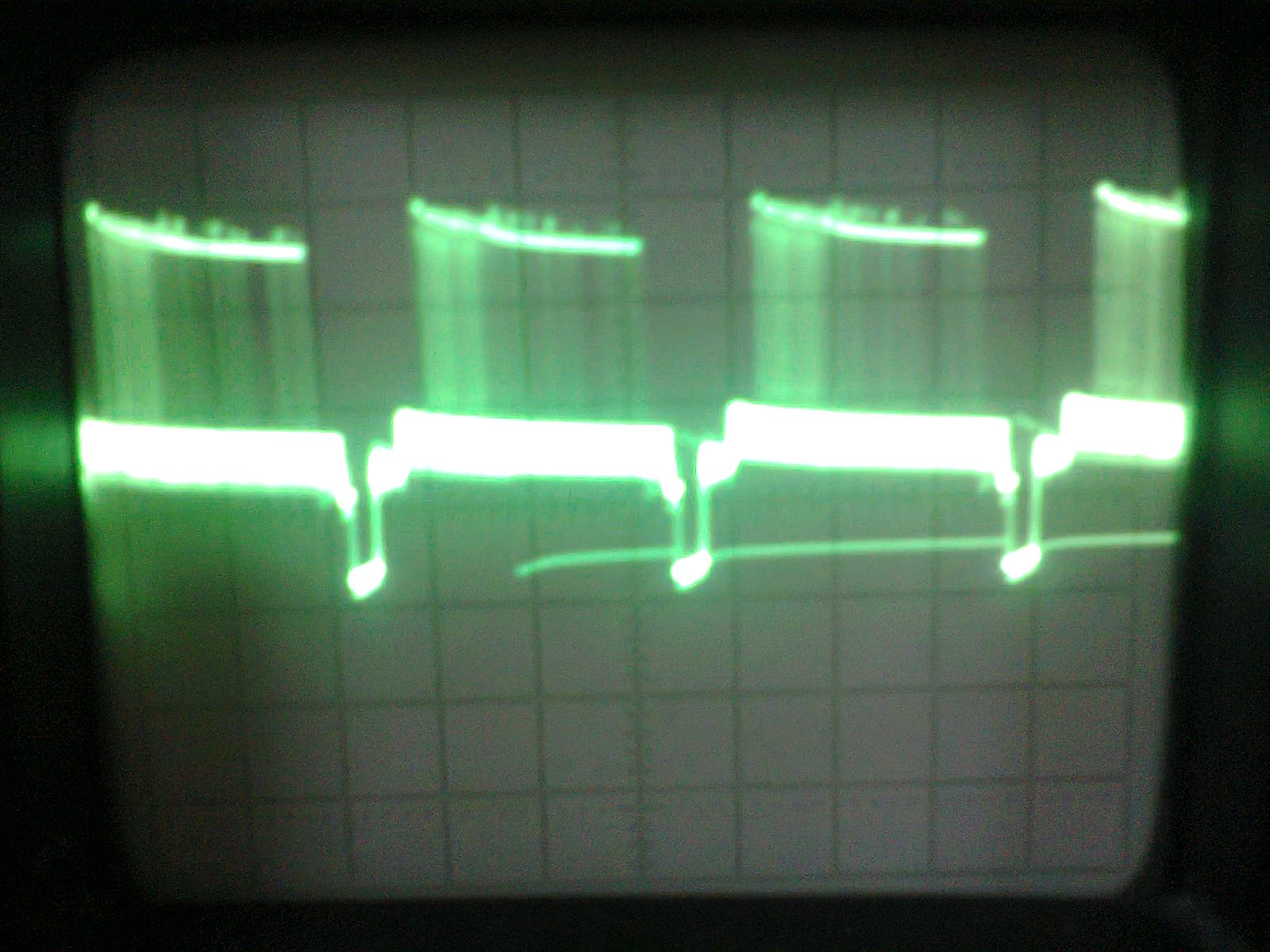

а это сигнал на ноге 8

насколько я понимаю, на выводе 8 должен быть усиленный синхросигнал, но кажется там какой-то бред, не похож он на синхросигнал
