 Заголовок сообщения: MIDI клавиатура своими руками
СообщениеДобавлено: 24 окт 2013, 12:38

Автор
Не в сети
МОДЕРАТОРЫ
Аватара пользователя

Зарегистрирован: 03 сен 2013, 10:45
Сообщения: 4204
Откуда: Россия
место жительства: Чита
практический опыт в радиоэлектронике: от 5-ти лет и более

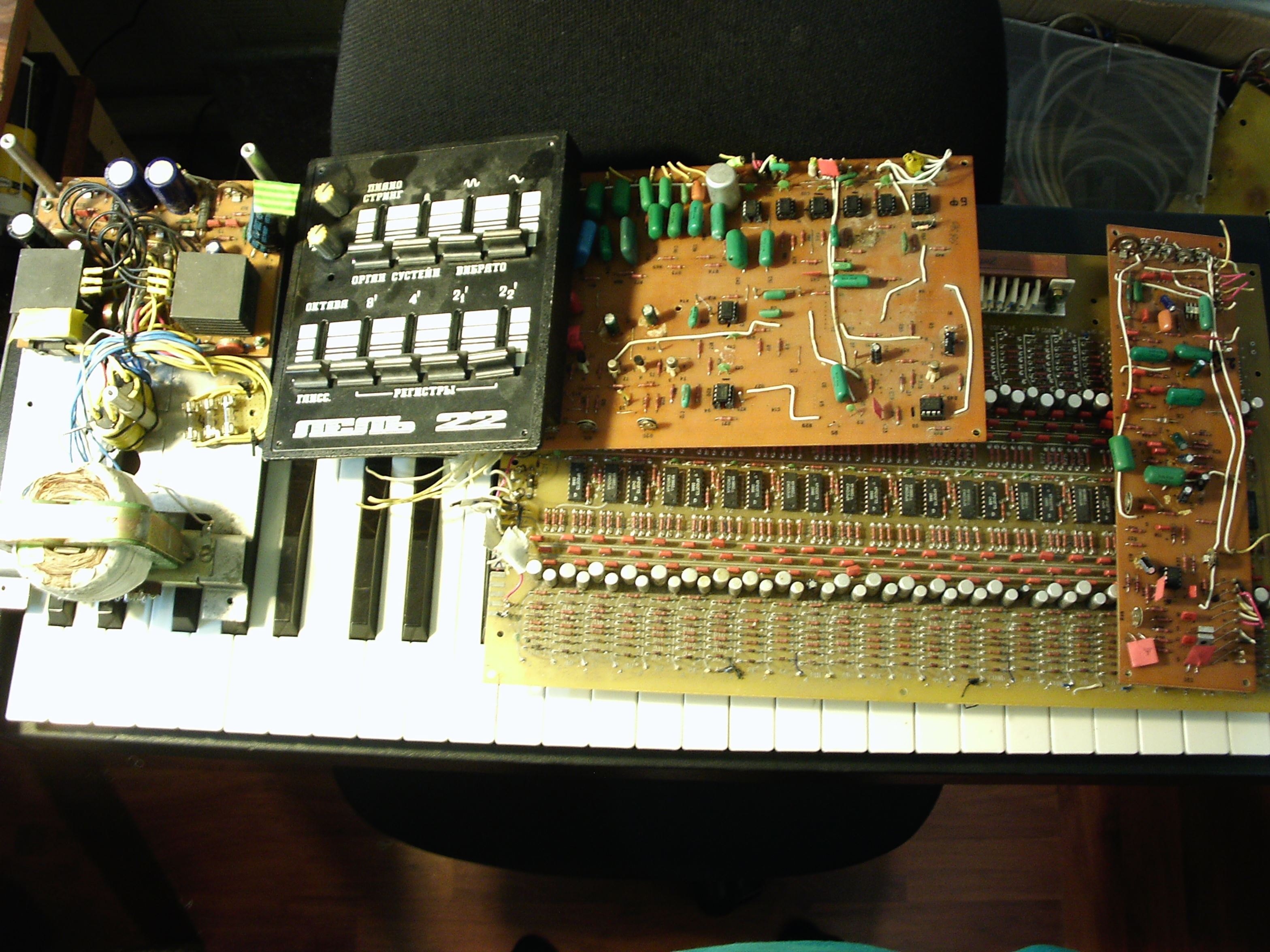

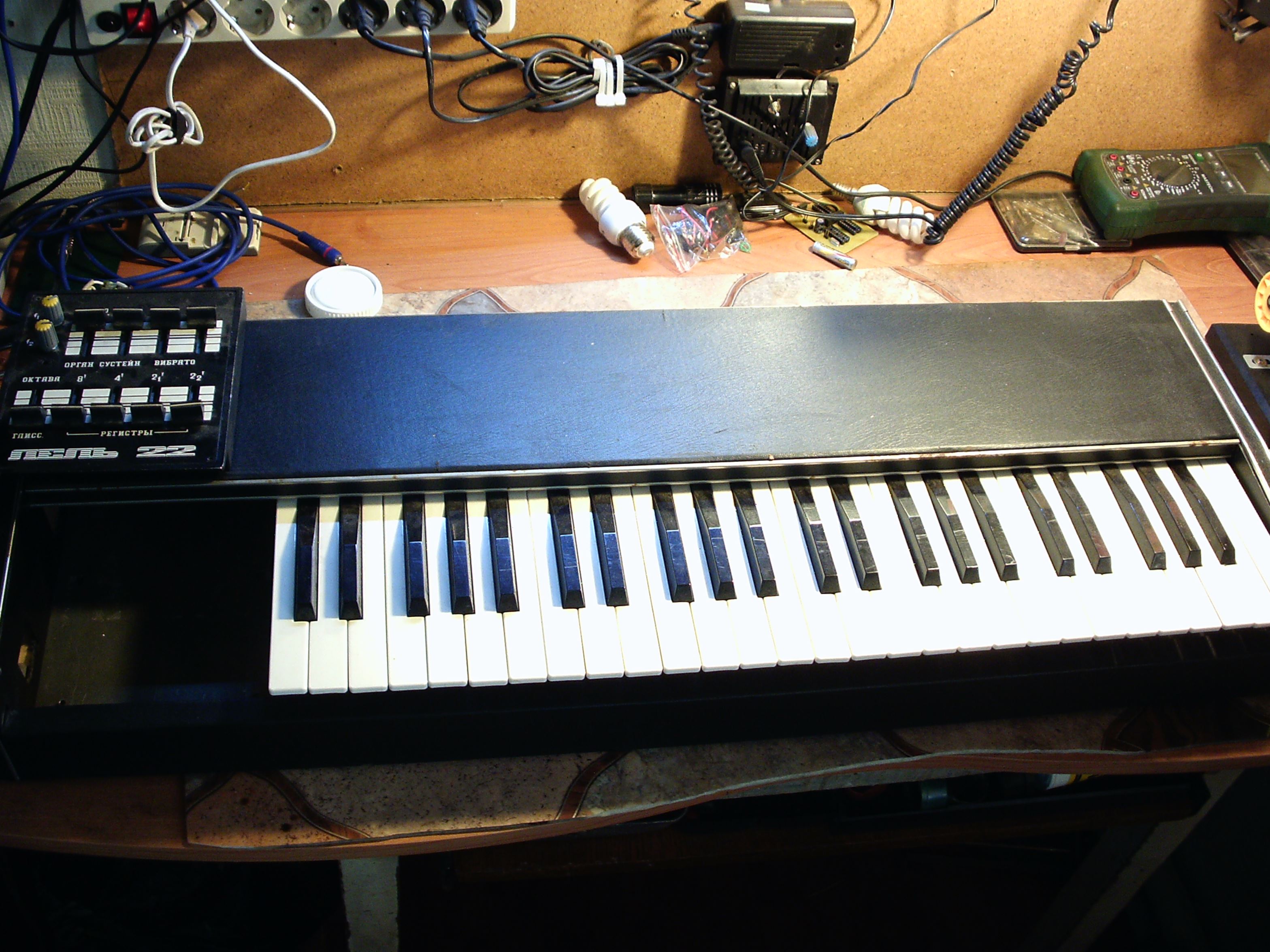

В данной статье пойдет речь о переделке клавиш Лель-22 в миди клавиатуру. Для начала было убрано все лишнее, это платы, блок питания и блок регулятора эффектов
Вложение:
IMAG00852.jpg [ 818.73 КБ | Просмотров: 783 ]

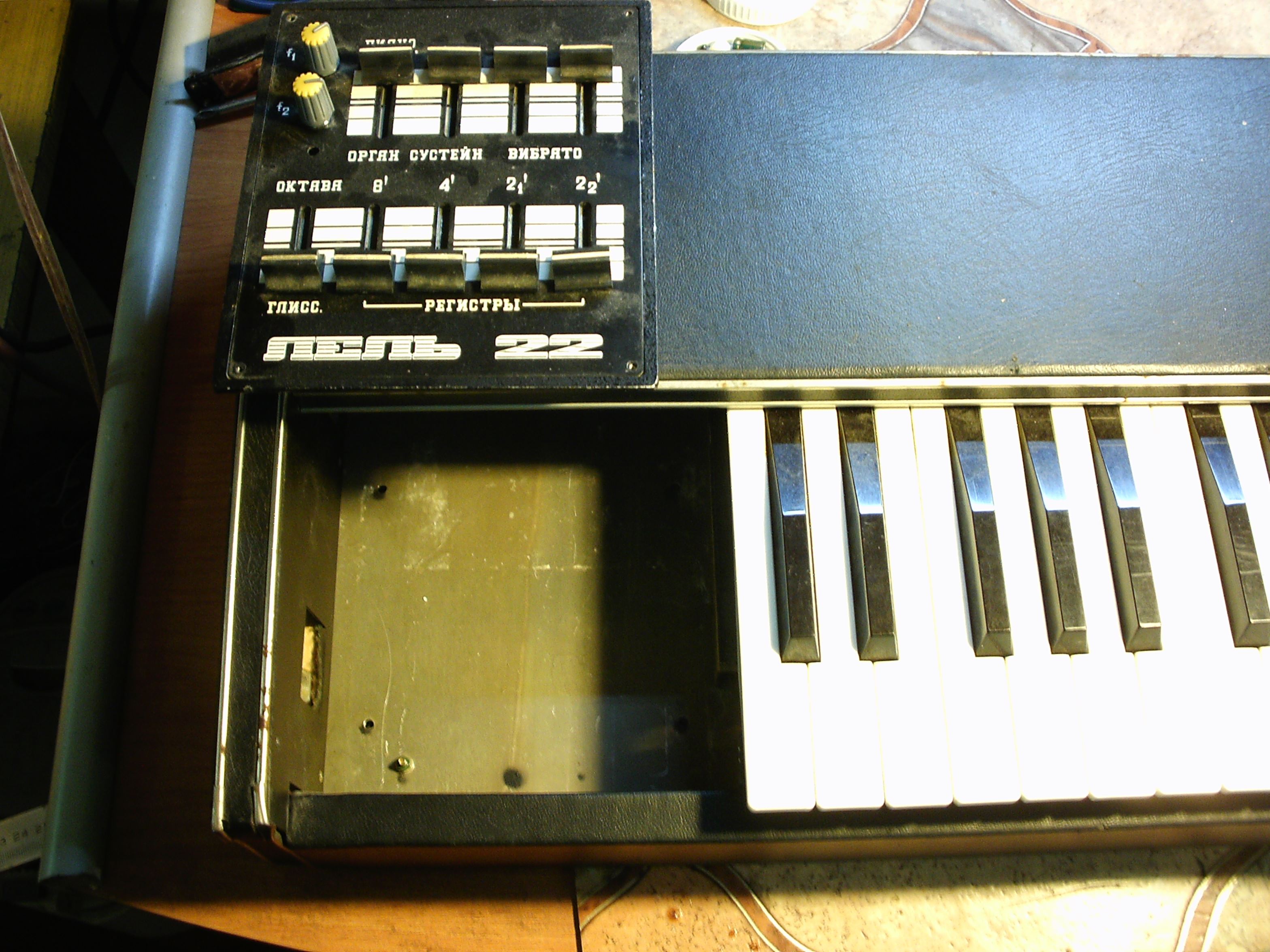

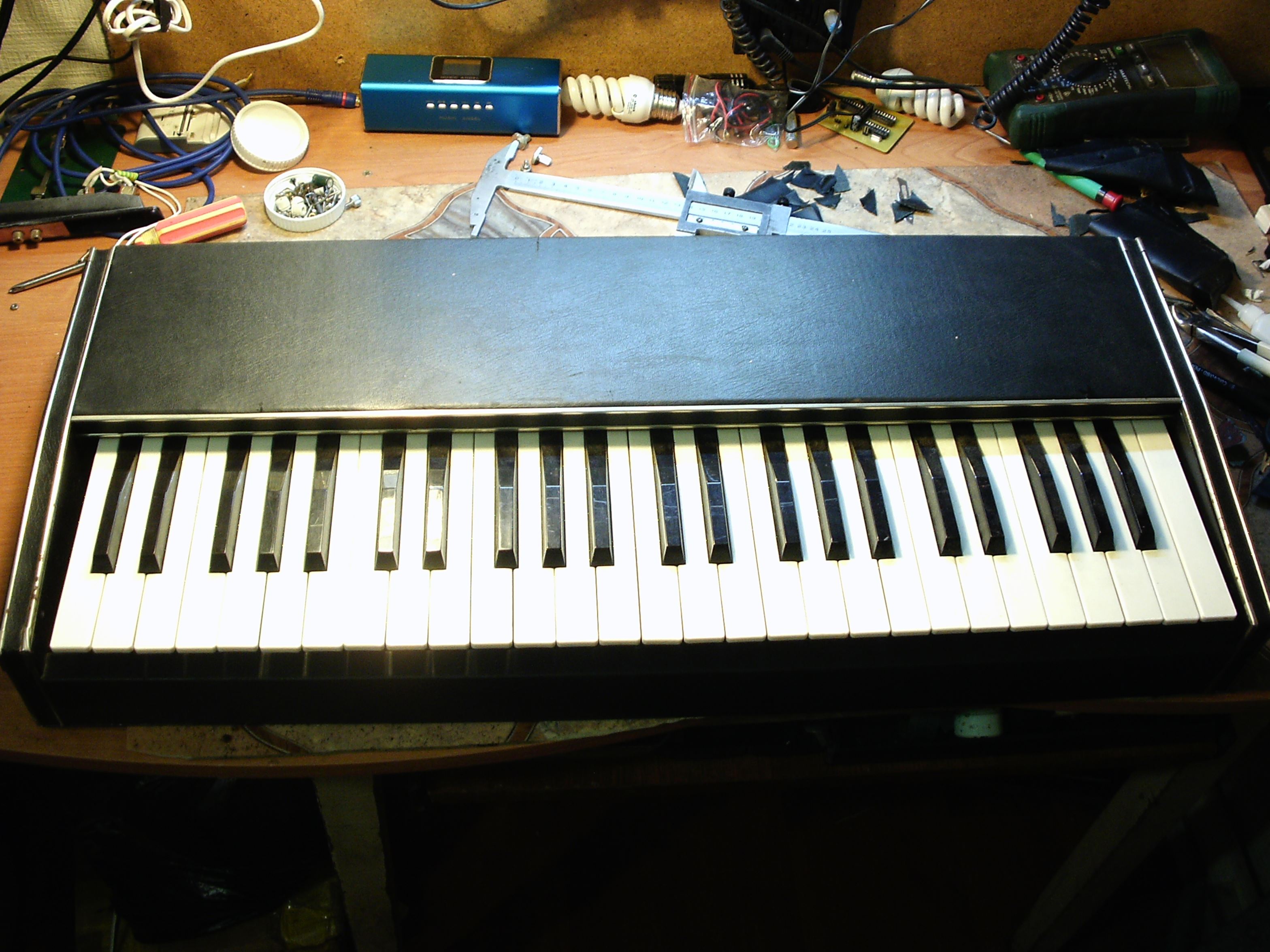

Далее был уменьшен деревянный корпус, так как регуляторов не стало, то образовалась большая дыра, плюс уменьшение корпуса в длину поможет сделать клавиши более компактными
Вложение:
IMAG0080.jpg [ 768.45 КБ | Просмотров: 783 ]

Вложение:
IMAG0082.jpg [ 760.77 КБ | Просмотров: 783 ]

Вложение:
IMAG0082 (2).jpg
IMAG0082 (2).jpg [ 694.61 КБ | Просмотров: 783 ]

Плата управления собрана на pic16F84A, КР1533КП7, КР1533ИД7, высокоточные смд резисторы 1% на 6.8кОм. Клавиши не имеют чувствительности к нажатию, так как каждая клавиша содержит по одному контакту, если добавить по контакту на клавишу, то можно сделать клавиши чувствительными к нажатию

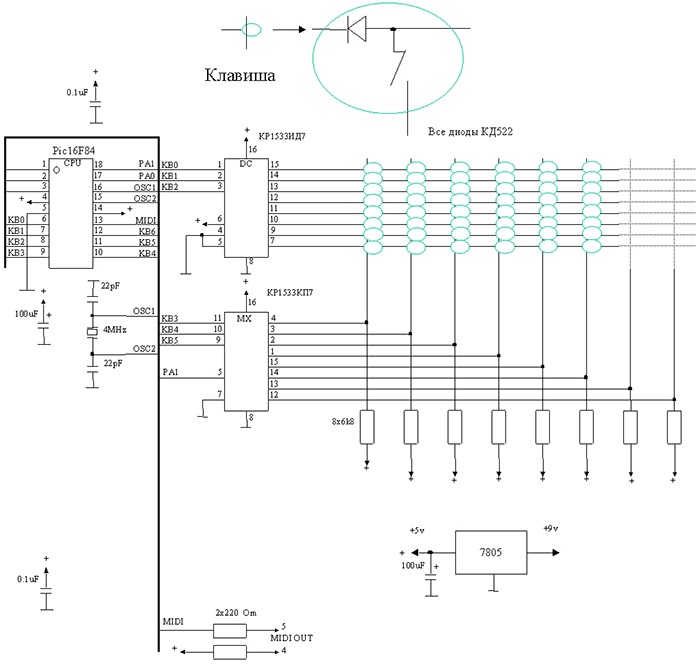

Схема
Вложение:
Не динамическая.jpg
Не динамическая.jpg [ 78.11 КБ | Просмотров: 783 ]

Прошивка и печатная плата
Вложение:
Архив WinRAR.rar [10.36 КБ]
Скачиваний: 63

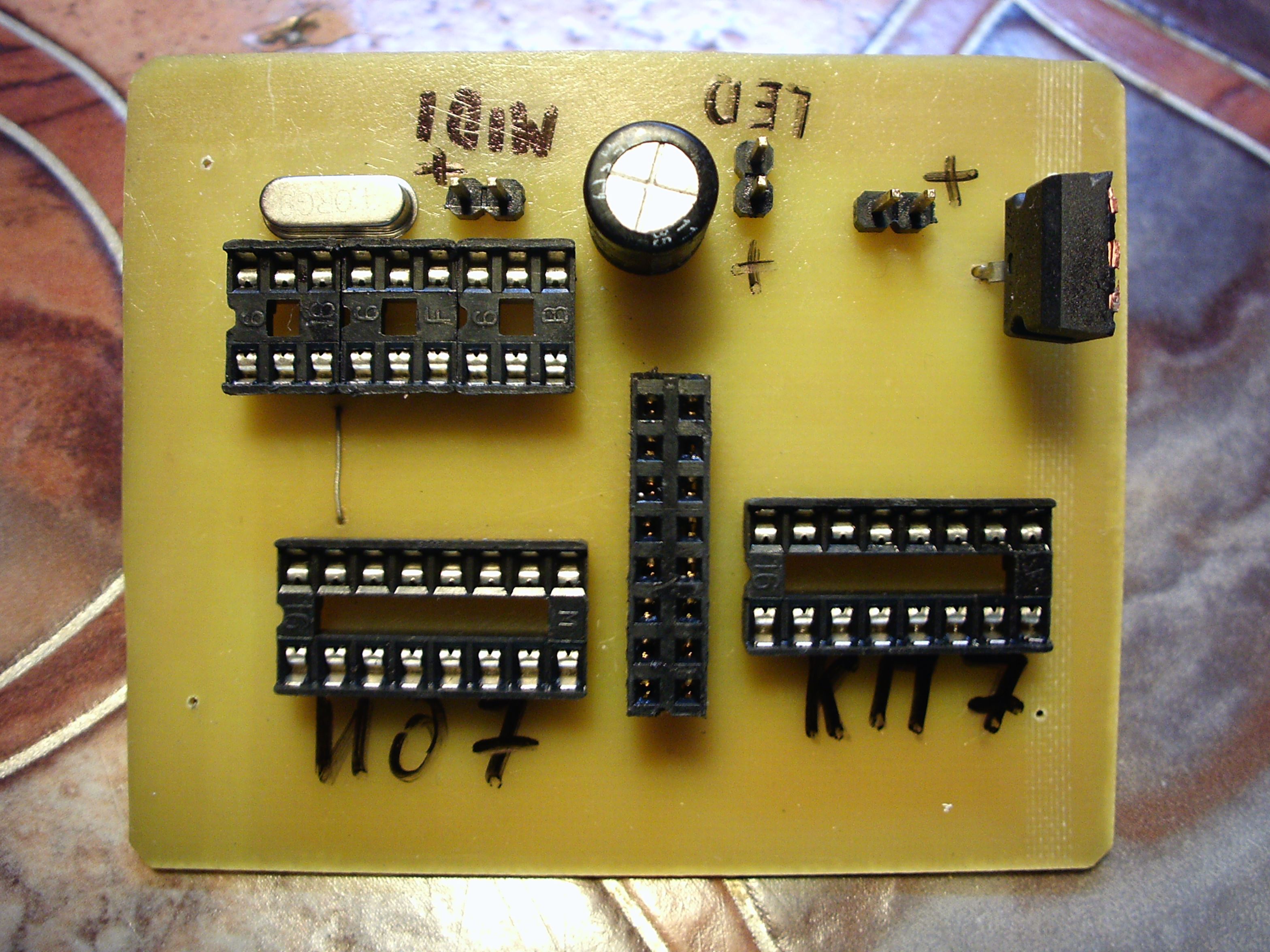

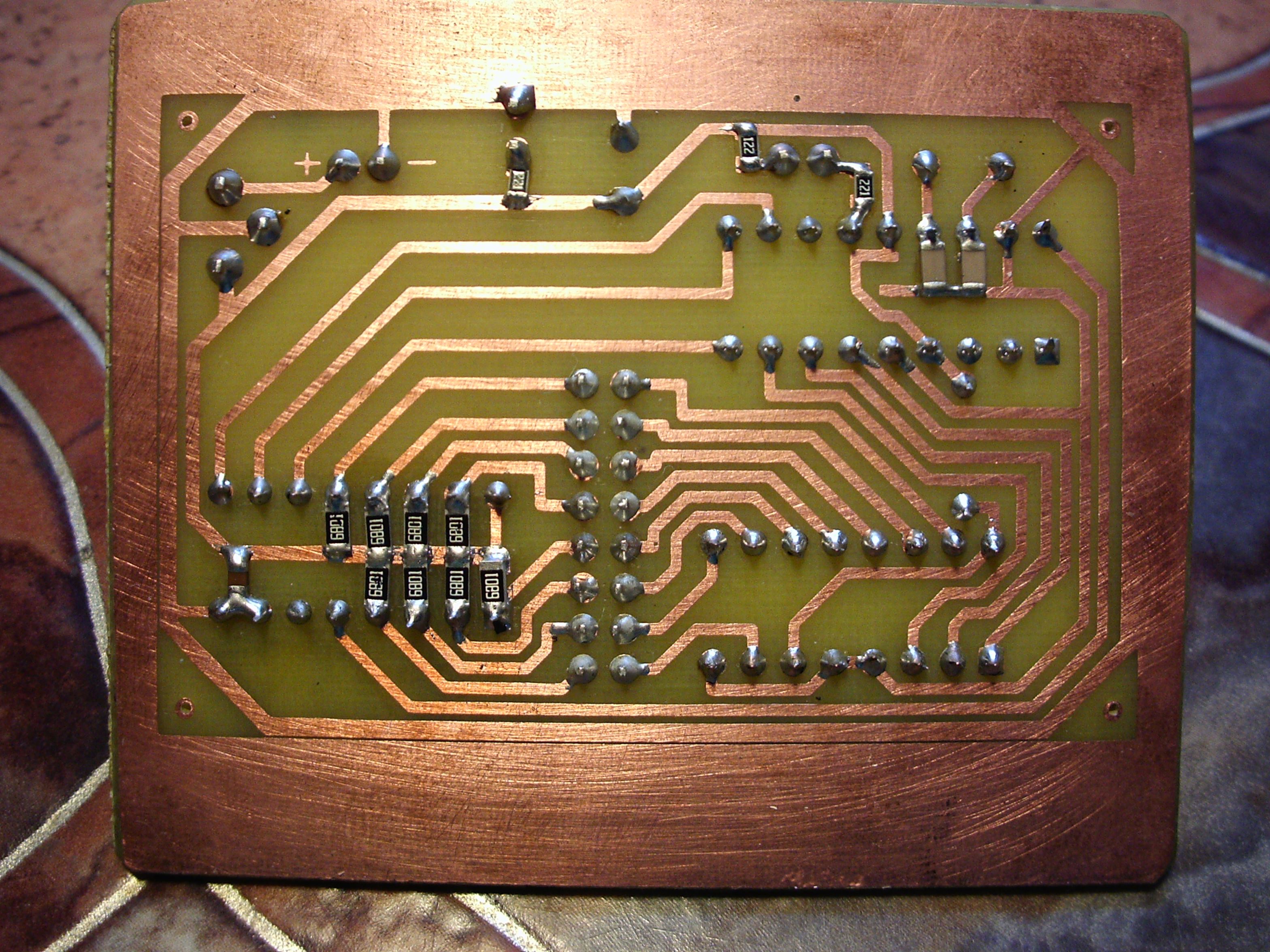

Готовая плата
Вложение:
IMAG0072.jpg [ 839.35 КБ | Просмотров: 783 ]

Вложение:
IMAG0073.jpg [ 1.06 МБ | Просмотров: 783 ]

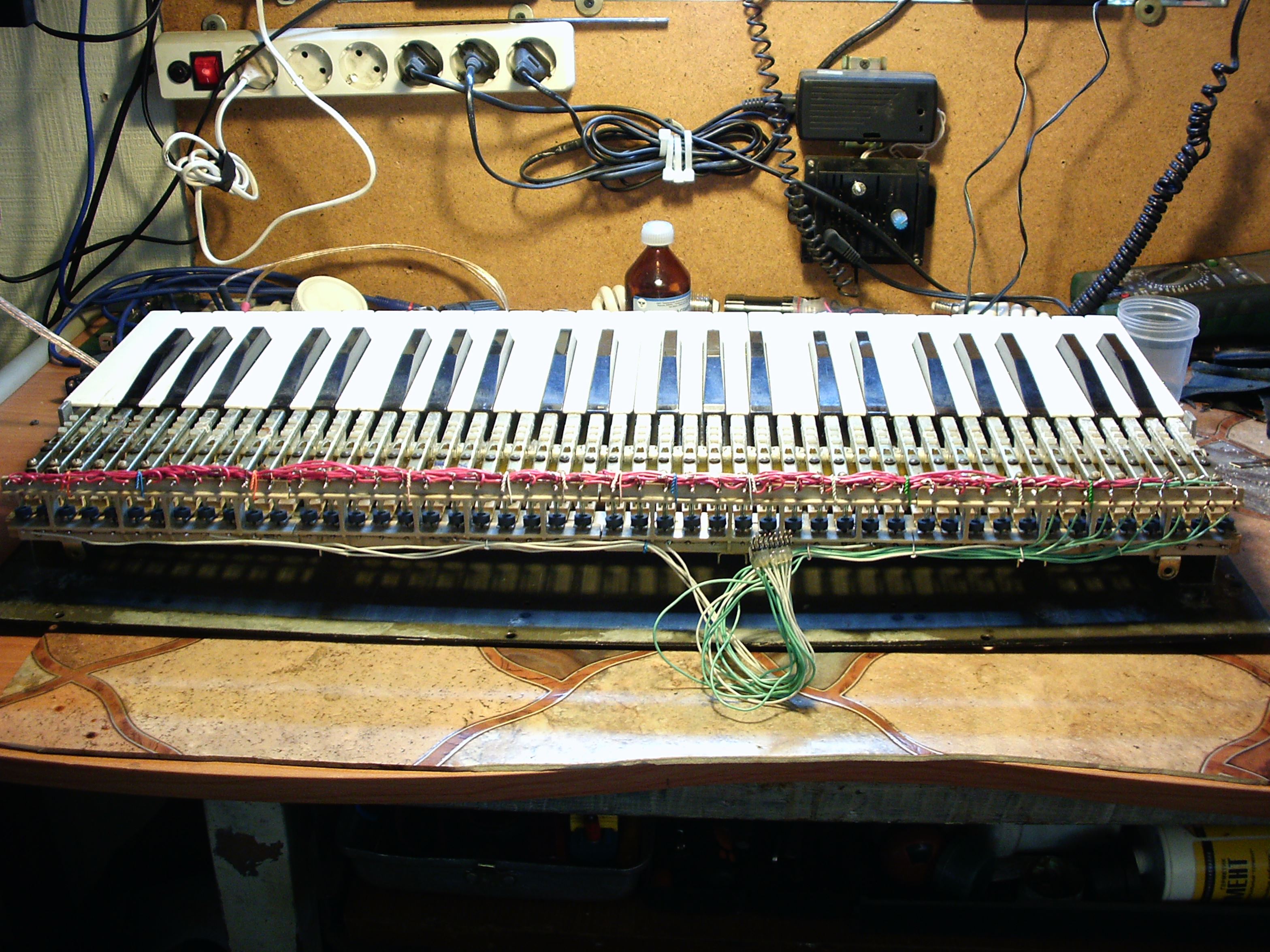

Задняя часть клавиш
Вложение:
IMAG0076.jpg [ 973 КБ | Просмотров: 783 ]

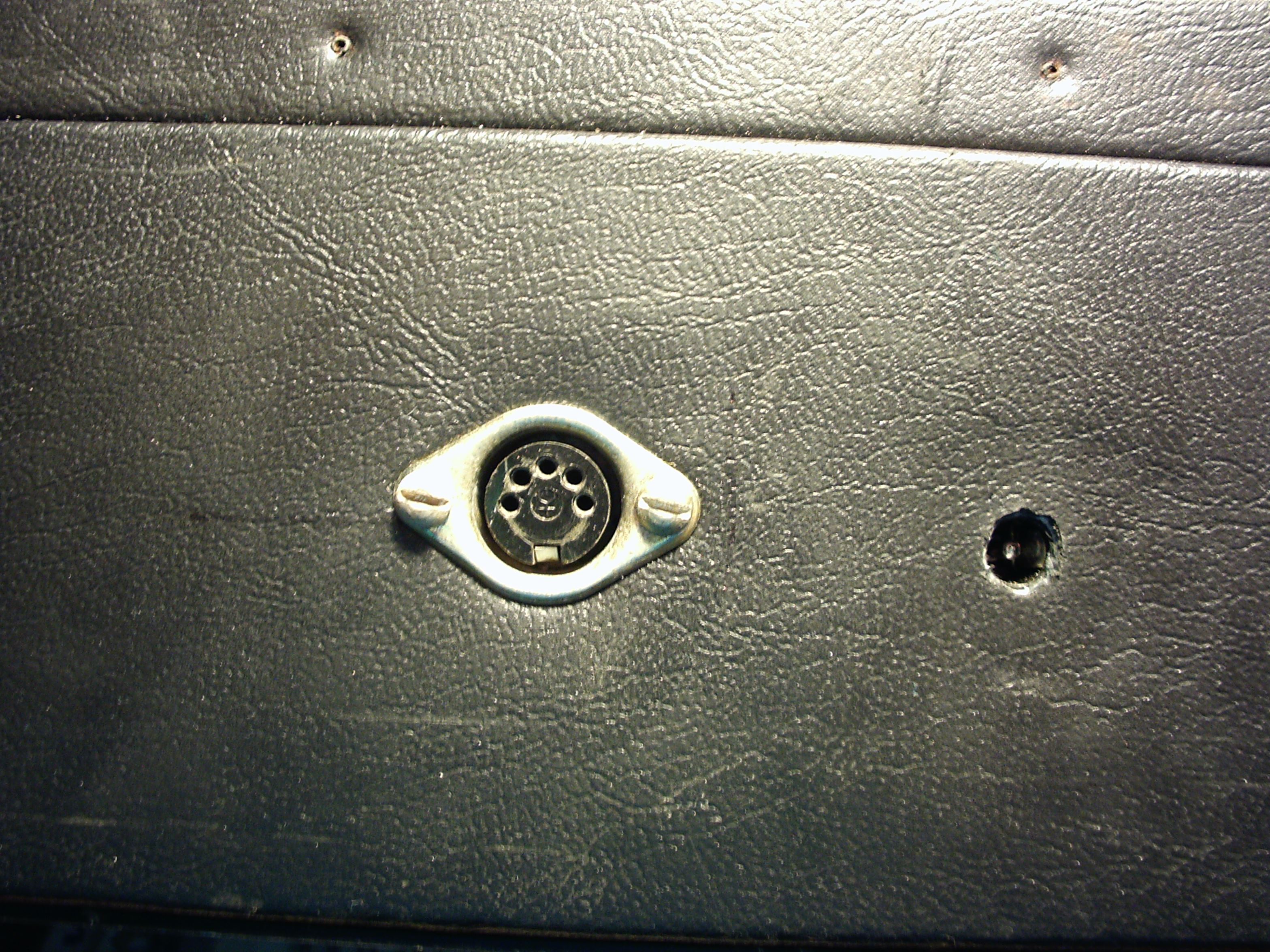

На задней части корпуса были вмонтированы разъем питания и миди выход
Вложение:
IMAG0085 (2).jpg
IMAG0085 (2).jpg [ 1.24 МБ | Просмотров: 783 ]

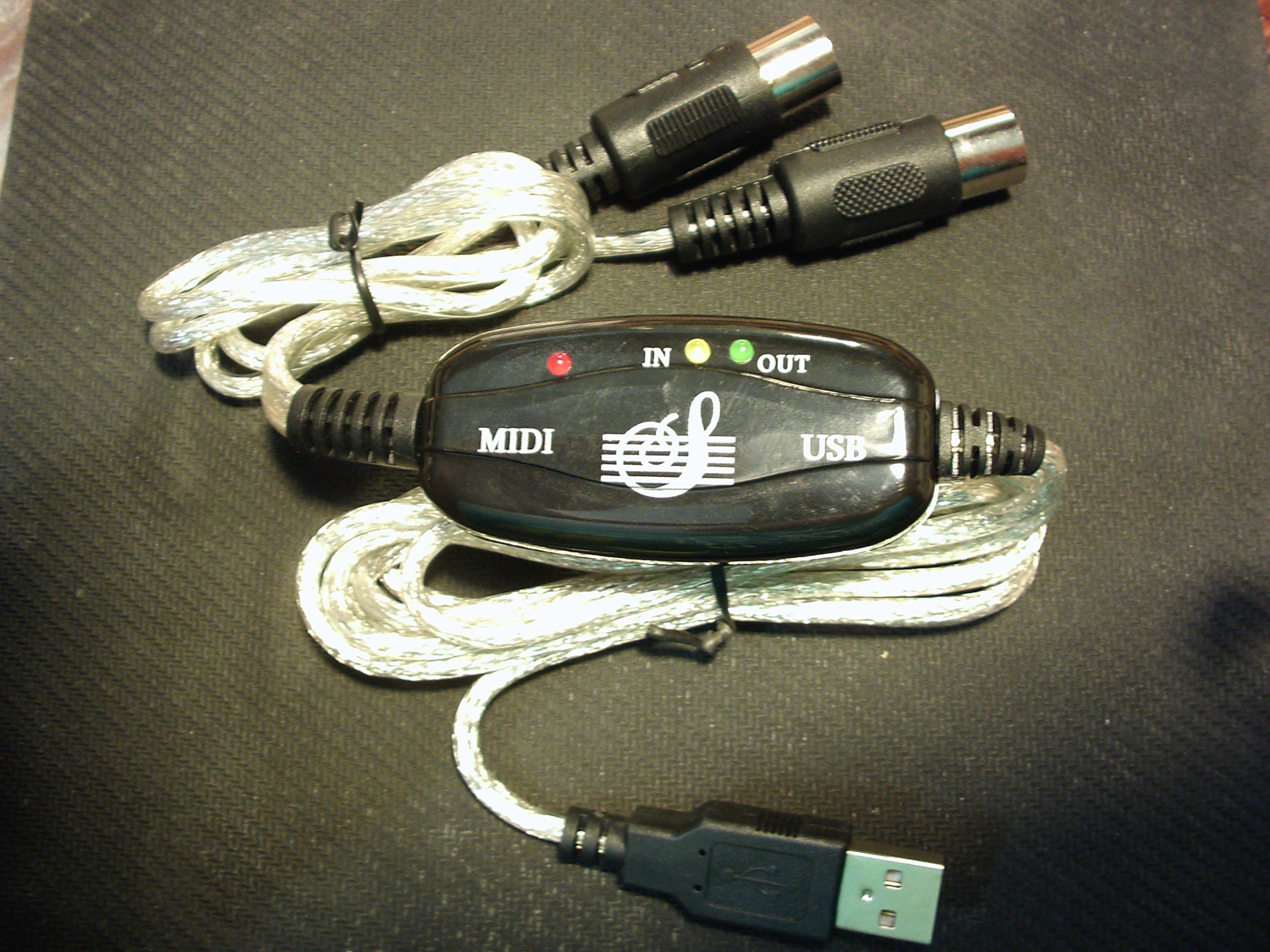

Так как на компьютере нет игрового порта для подключения миди клавиатуры, был куплен переходник USB в MIDI
Вложение:
IMAG0084.jpg [ 894.2 КБ | Просмотров: 783 ]

Переходник работает отлично, был проверен в программах FL Studi0 10, Absynth 5, Kontakt 5 при использовании ASIO4ALL задержка составила 4 милисекунды.
Блок питания нужно использовать с хорошей фильтрацией, плохие Китайские могут вызывать сильные помехи, что вызывает постоянное срабатывание клавиш.
Оригинальная статья http://cxem.net/sound/music/music28.php
