Привет Всем .

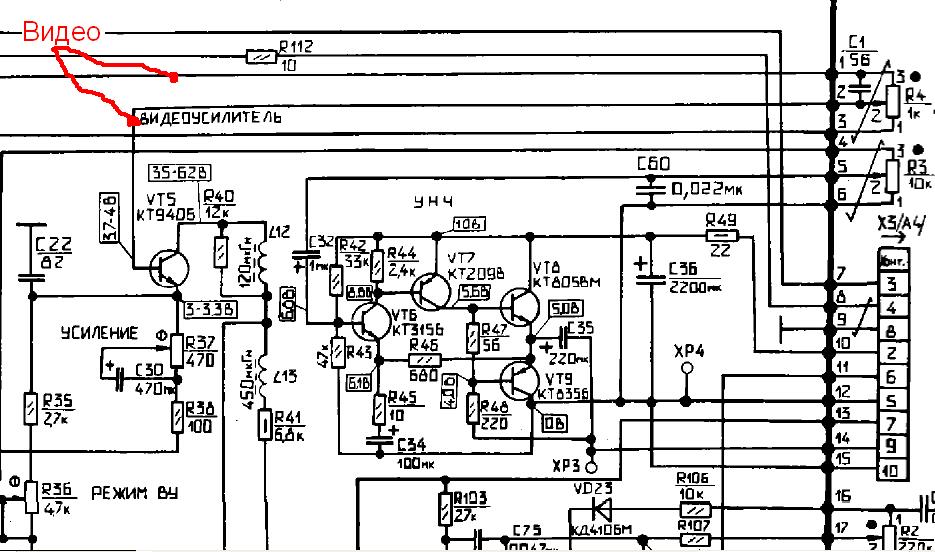

Подскажите куда кинуть видео сигнал ? Понятно что на ВУ - но куда именно не знаю.Предпологаю что на базу VT5 или на переменник R4

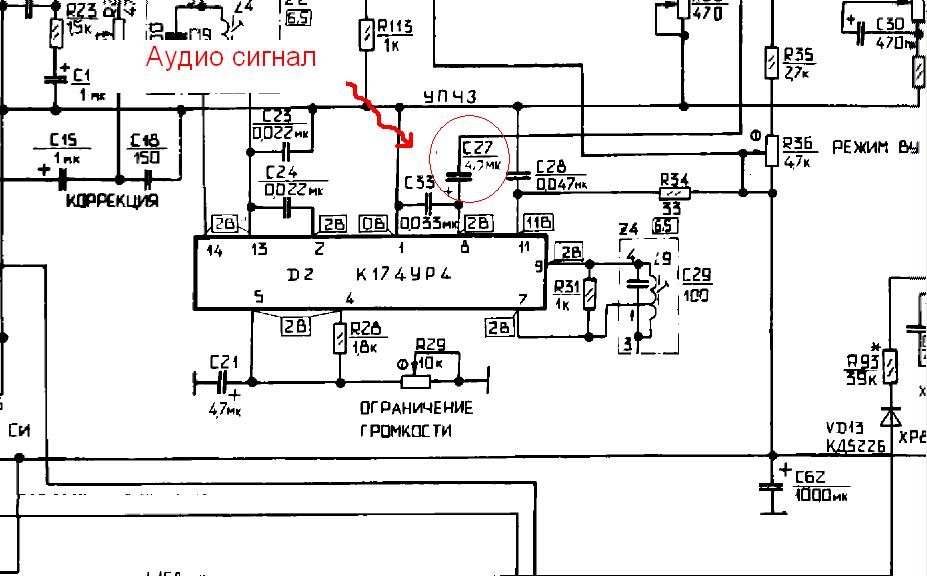

С аудио сигналом вроде разобрался - откидываю плюсовой вывод С27 и на него подаю сигнал.

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

Серег, радует то что в этом динозаврике радиоканал на К174УР5 собран. Так что получается что в ней цепи блокировки имеются, а вход видео можно будет зацепить по аналогии с 3УСЦТ.
сюда глянь: http://radio-uchebnik.ru/txt/praktiches ... elevizoram

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

Из прочитанного понял пока что 14 вывод К174УР5 через диод нужно замкнуть на общий минус и видео сигнал подать на базу VT5.
Спасибо Евгений буду дальше читать-вникать.

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

по моему там еще резистор на 100 кОм должен быть. Я че-то сам еще внимательно не разглядывал

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

Замыкаю 14 вывод через диод на общий - черный экран.Выходит блокировка срабатывает .
Подаю сигнал на базу VT5 - черный экран.
Непонятки - может надо крутить R36(режим ВУ) и R37(Усиление).
От базы VT5 нужно откидывать провод идущий на 2 вывод R4 ?
Боюсь спалить тело - так бы давно уже все перепробовал .
Может нужно блокировать К174УР4 - 2 вывод через резистор 100 ком и диод на общий ?

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

это блокировка звука, на картинку она не влияет.

На схеме контрольная точка показана ХР10 (возле микросхемы УР5 нарисована она).По осциллограмме снизу это вроде как и есть видео. Попробуй на нее кинуть (можно через кондер какой-нибудь на всякий случай)

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

Кидал сигнал на ХР10- толку ноль.

Торможу я - повелся на то что сказали - тело рабочее.
Обратил внимание что стучит в динамике и нет белого шума,также плохая яркость.
Выгребу все литы и подлечу переменные резисторы, ну а там согласно напряжениям по схеме.

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

а в кинескопе уверен? Тоже ведь, бедолага, уже пенсионного возраста...

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

Электролитические конденсаторы все отличные.
Переменные резисторы R2,R3,R4 пришлось вскрывать - дорожки средних выводов были покрыты патиной.

Итог:
14 вывод (К174УР5) через диод(можно без) и выключатель кинул на общий минус - переключение режимов TV/AV.
Видео сигнал кинул на контрольную точку XP10.
Звуковой сигнал кинул на плюсовой вывод С27.
Общий кинул на общий минус- XP9

Тело показывает отлично , если конечно не считать что маленько подсел кинескоп,собственно о чем и предупреждал Евгений.
Дефект(стук) в звуке пропал после тех-ухода R4.

Evgeniy811 Спасибо! действительно сигнал на базу VT5 не катит - кинескоп запирается .
