Привет Всем Кто В Теме !
Тело отдали на запчасти,пытаюсь оживить. В сеть пока не включал.
Визуальный осмотр показал что перепаян тюнер и меняли строчный транзистор.
Пробежал С метром , проверил на короткое строчный,да короткое есть, при этом предохранитель не сгорел.

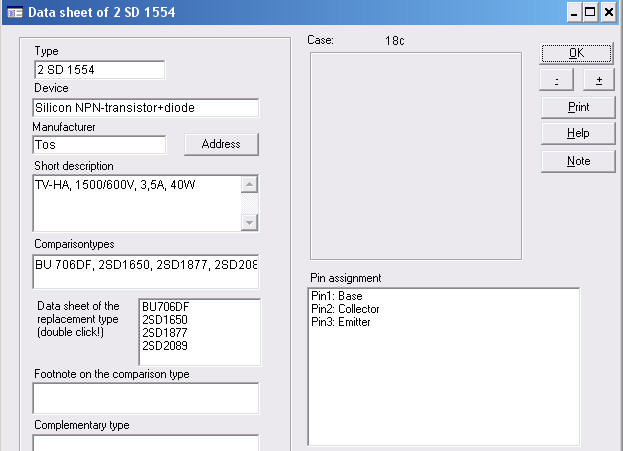

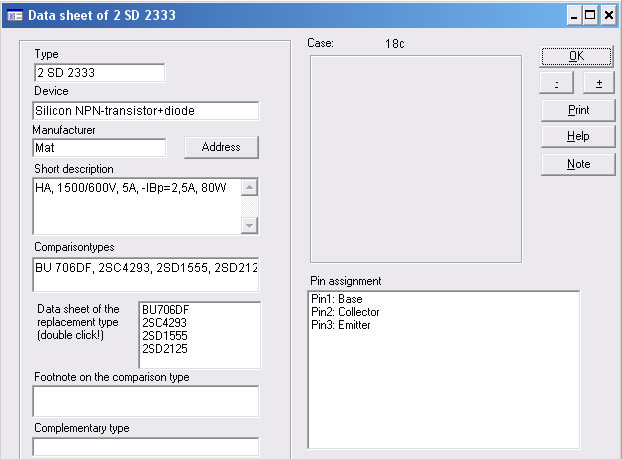

По схеме должен стоять D2333, стоял D1554. Глянул даташиты , в D2333 стоит шунтирующий резистор и демпферный диод, чего нет в D1554 и в обвязке я не увидел.
Гляньте пож. даташиты, может я смотрю в книгу и вижу фигу.
Транзистор выдрал,убедился что КЗ, проверил на КЗ саму плату , в месте где находиться Б и Э показывает КЗ в обеих направления. Наверно через трансформатор ТМС Т202 показывает КЗ ?
Проверю выходные напряжения блока питания(лампочка и т.д и т.п) замеры выложу, подкину новый строчный транзистор.
Что еще глянуть ?

P.S Чую, будут Танцы с Бубном !

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

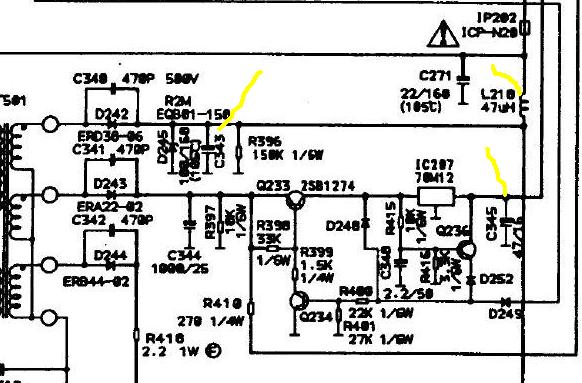

Плату полностью выдернул с тела. Откинул L218 и кинул лампочку 60 ватт на С343.
C506(cетевая банка) - 300 в, C343(В+) - 115 в, С345 - 12 в. С346 - 16 в. C212- 5в. Замер в ДР.
Нормально !

Вместо строчного транзистора планирую D5072,D5702 и крайний случай КТ838А с подкидыванием диода да резистора 30-50 ом.
Пойдет ?

Только вот чего он сгорел? Что посмотреть по этой линии? Я дальше еще не ходил! Понятия не имею как все работает!

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

Транзистор D1554 вроде тоже с диодом (не помню я что-то...), просто D2333 гораздо мощнее

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

Поставил D5072, тело проработало 2 минуты и строчному транзистору пришел конец.Полное КЗ!
Что посмотреть, его обвязку ?

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

собсна гря, что касается вылета HOT, то об этом была отдельная статья, только вот вся суть ее сводится к тому что "заводи бульдозер"... http://radio-uchebnik.ru/remont_tv_secret1_hot.html.

В первую очередь емкости смотри по +B и емкость перед ТМС.

температуру не контролировал?

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

Ну да , когда сгорел только тогда полез обжигать пальцы.

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

ну я говорю-же: этот самый D2333 мощный, сволочь. Туда че попало не впихнешь.
Я обычно ST1803DX ставлю вместо них, но все-же сначала глянь емкость перед ТМС- в основном она перегрев вызывает

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

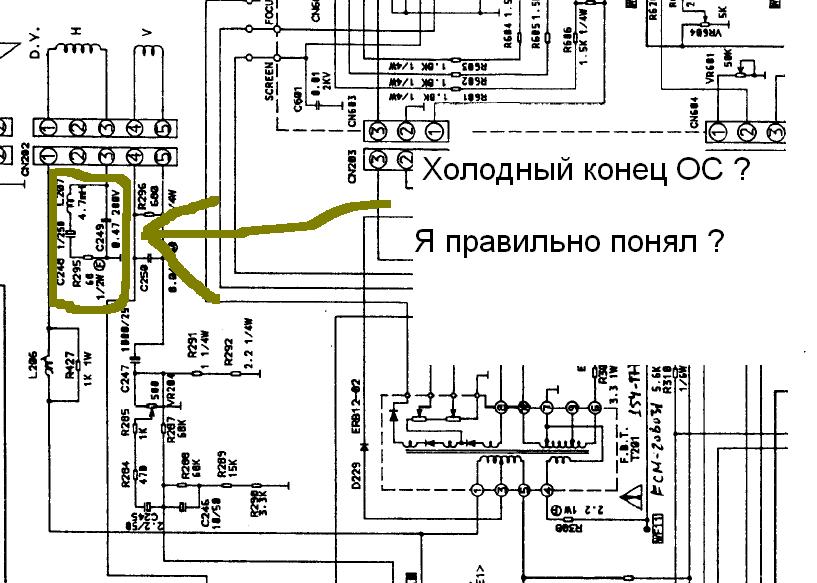

По питанию строки проверь емкость и за коллекторную нагрузку и холодный конец ОС не забывай.

_________________
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Сделал в первую очередь. Шо це таке ? На строчном, на коллекторе висит только ТДКС и ОС. Тоже все кондеры и резисторы проверил.

Поставил строчный D5702(по обвязке прошел бульдозером), на В+ 117 вольт в рабочем режиме. Крутануть VR205 чтобы стало 115 вольт ?
Замеры можно делать до 1 минуты, потом сгорает строчный транзистор
Может ТДКС накрылся ? Что еще замерить ?
Ослик есть , только не знаю куда им тыкать.

P.S Сопротивление отклоняющий катушек V-15ом , H-3ом . Нормально ?

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

вроде похоже на правду.

Серега, ты меня совсем не слышишь- конденсатор вольтдобавки перед ТМС проверь. ( С265)
