FIMA

Заголовок сообщения: Re: SHIVAKI STV-208M4-MKII Блок питания. НОТ.

Добавлено: 11 ноя 2014, 08:27

БЕЗДЕЛЬНИК

Зарегистрирован: 07 дек 2013, 19:16
Сообщения: 2767
Откуда: уже Россия
место жительства: КФО
практический опыт в радиоэлектронике: от 5-ти лет и более

На катодах трубы шо?
Напряжение питания ВУ имеется?

Sergei1 писал(а):

Что будет на экране если не работает ВУ , растр бедет ?

Где как!!!!Может быть и так как у тебя,а может и ваще БП не стартонуть.

_________________
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Вернуться к началу

Sergei1

Заголовок сообщения: Re: SHIVAKI STV-208M4-MKII Блок питания. НОТ.

Добавлено: 11 ноя 2014, 18:41

Автор

Ученик БЕЗДЕЛЬНИКА

Зарегистрирован: 02 дек 2013, 22:36
Сообщения: 4004
Откуда: Казахстан
место жительства: Второй дом справа
практический опыт в радиоэлектронике: от 1 года до 5-ти лет

Evgeniy811 писал(а):

прикинь-ка вот эту схему (вроде ПК похожа, и БП тоже)

Да, плата кинескопа эта! Спасибо! Только вот номера позиционные ровно на 10 единиц меньше.
Но это ерунда,главное что схема подходит.

FIMA писал(а):

Напряжение питания ВУ имеется?

Ты имеешь ввиду 12 вольт на ПК? Да , есть!

FIMA писал(а):

На катодах трубы шо?

Это где 180 вольт приходит на ПК? Там у меня 166 вольт

Вот я дебил, давно бы тело работало если бы не моя спешка! :twisted:

Транзисторам наверно хана ! :cry:

180 вольт им всунул на базу :evil:

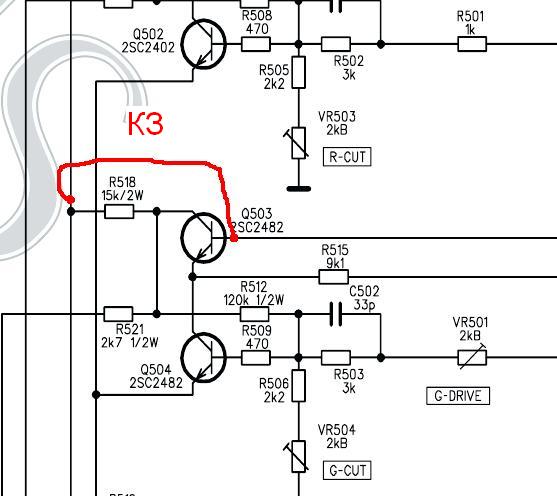

Дымились в ПК R529 и R524. по схеме -SKYTRONIC TV2130-:oops:
Вот что я замкнул!

Вложения:

КЗ на ПК.JPG [ 37.41 КБ | Просмотров: 908 ]

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

Вернуться к началу

Evgeniy811

Заголовок сообщения: Re: SHIVAKI STV-208M4-MKII Блок питания. НОТ.

Добавлено: 11 ноя 2014, 19:59

Администратор

Зарегистрирован: 17 авг 2013, 20:02
Сообщения: 4698
место жительства: В Сибири я живу...
практический опыт в радиоэлектронике: от 5-ти лет и более

Sergei1 писал(а):

180 вольт им всунул на базу

ты мне вот чего скажи: как это можно замкнуть строчный транзистор на плату кинескопа? :shock:

Опять, наверное, телек вверх тормашками ремонтировал?

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

Вернуться к началу

Sergei1

Заголовок сообщения: Re: SHIVAKI STV-208M4-MKII Блок питания. НОТ.

Добавлено: 11 ноя 2014, 20:39

Автор

Ученик БЕЗДЕЛЬНИКА

Evgeniy811 писал(а):

Опять, наверное, телек вверх тормашками ремонтировал?

Ну да !

А как к выводам подлезть для замеров! :lol:

Короче,извиняйте мужики за кипишь! Резистор R524 который дымил я ведь не менял, а он стал( после КЗ) 5,5ком а был 150ом .
Заменил я его и ......... Слава Японской Маме!

Победа!!!!!!!!!!! :yahoo:

Тело живет полноценной жизнью !
Тело на прогоне почти час.
Температура НОТ(КТ838А)-55 градусов
Силовой транзистор(КТ838А) в блоке питания-50 градусов

Спасибо Всем За Помощь! :drinks:

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

Вернуться к началу

Sergei1

Заголовок сообщения: Re: SHIVAKI STV-208M4-MKII Блок питания. НОТ.

Добавлено: 11 ноя 2014, 22:33

Автор

Ученик БЕЗДЕЛЬНИКА

Evgeniy811 писал(а):

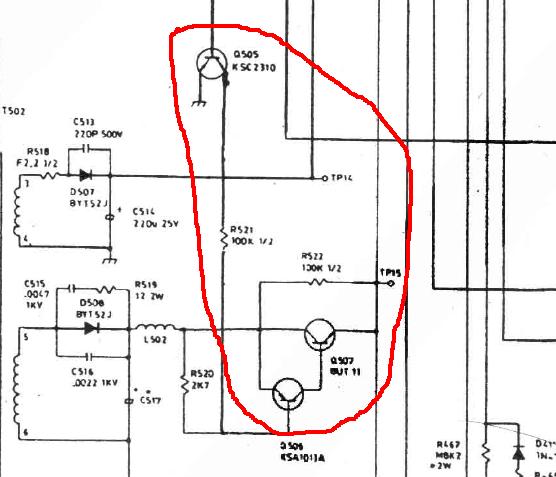

подожди с кадровой- на этом шасси еще один прикол имеется: дежурный режим выполнен на двух транзисторах. Если БП ушел "на взлет" (а похоже что так оно и было), то транзисторы пробивает, строка запускается, а сам телек в дежурке сидит (радиоканал не работает).

Так что пробуй просто кнопки по нажимать

Выявил сейчас что не переходит в дежурный режим при нажатии кнопки Power

Ну это не проблема, с 3 транзисторами разберусь!

Вложения:

дежурный режим.JPG [ 39.85 КБ | Просмотров: 900 ]

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

Вернуться к началу

FIMA

Заголовок сообщения: Re: SHIVAKI STV-208M4-MKII Блок питания. НОТ.

Добавлено: 11 ноя 2014, 23:05

БЕЗДЕЛЬНИК

Sergei1 писал(а):

Ты имеешь ввиду 12 вольт на ПК?

12 вольт это 12 вольт,а питание ВУ (180-200) эт питание ВУ.Котлеты с мухами по тазным тарелькам.

Sergei1 писал(а):

180 вольт им всунул на базу

Ты ж не взял,ты дал!!! И чо оно так???? Ох уж очумеляе ручки.

Sergei1 писал(а):

если бы не моя спешка!

Зато без работы не останешься,нуна видеть не тока минусы

_________________
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Вернуться к началу

Sergei1

Заголовок сообщения: Re: SHIVAKI STV-208M4-MKII Блок питания. НОТ.

Добавлено: 12 ноя 2014, 16:05

Автор

Ученик БЕЗДЕЛЬНИКА

Фима , теперь вроде понял

Заменил Q507(было КЗ) на Е13009L, тело в ДР переходит.
Вроде все! :hi:

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

Вернуться к началу

Evgeniy811

Заголовок сообщения: Re: SHIVAKI STV-208M4-MKII Блок питания. НОТ.

Добавлено: 12 ноя 2014, 16:14

Администратор

Sergei1 писал(а):

Заменил Q507(было КЗ) на Е13009L, тело в ДР переходит.

там, вроде ДР на двух транзисторах был выполнен (A1013 по моему еще должен быть), неужели он живой остался? Однако...

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

Вернуться к началу

Sergei1

Заголовок сообщения: Re: SHIVAKI STV-208M4-MKII Блок питания. НОТ.

Добавлено: 12 ноя 2014, 16:51

Автор

Ученик БЕЗДЕЛЬНИКА

Evgeniy811 писал(а):

там, вроде ДР на двух транзисторах был выполнен

На 3 транзисторах, если еще считать транзистор на который идет сигнал с проца.

Evgeniy811 писал(а):

(A1013 по моему еще должен быть), неужели он живой остался? Однако...

Да, жив остался!

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1
