Выпаял С821,и только допёр что он 16х1000 а должен стоять 16х2200,перепроверил все кондёры оказывается С817=160х200(должен быть 160х100).обрезал дорожку по В+,подкинул лампочку и вот замеры:
С817 - 123в.
С819 - 46.3в.
С821 - 9.7в.
С828 - 16в.
В+ - 123.5в.
НО когда подключаю Q401 (D2498)напряжения увеличиваются и НОТ начинает греться.Может транзистор не той системы?

Диод с резистором в нем есть ?

_________________
https://www.youtube.com/channel/UCE57iwDft24yIMLt_hXZWZQ/videos?disable_polymer=1

По схеме нет ,я и поставил без диода и сопротивления. Даташит на Н1803 найти не могу.попробую поставить с диодом.

Поменял транзистор,ничего не меняется(поставил с диодом,новый).
Вобщем вывод такой-подключаю В+ напряжение выростает до 150в,если В+ на лампочку и на массу все напруги в норме 124в .
МЕНЯТЬ ТДКС???

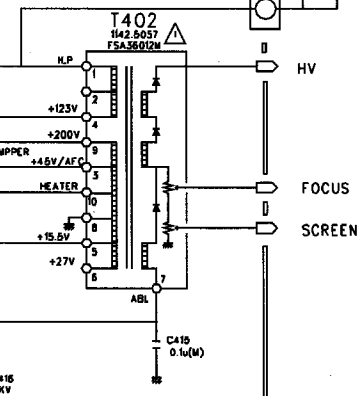

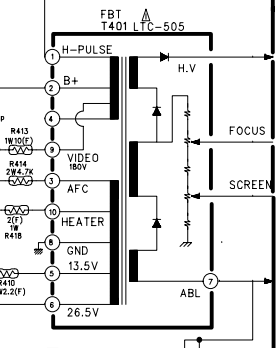

Прошу совета вот два ТДКСа,первый который стоит,второй который рабочий тоже с Дэу.
Вопрос возможна ли замена?

Перед тем как ставить,если терзают сомнения,нада даташит глянуть. Я Вас умоляю,на каждом углу интернета. Первые буквы это производитель и ён может быть разный.Смари MD1803DFX,там и диод есть и резистор.

_________________
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Спасибо за подсказку,я поменял на аналогичный эффект-0.Пока В+ на лампочке напруги в норме,когда подключаю к ТДКС всё увеличивается.

Киньте в меня камень если это не тоже самое: http://radio-uchebnik.ru/remont_tv_secret11_KSCA.html
Хотя там речь о Самсунге идет, но судя по всему цепи управления напряжением одинаково сделаны.

Так что предложение такое: запускай строчную развертку при подключенной лампе и проверяй питание процесора

_________________
Главное в жизни- не высшее образование, а средняя сообразительность

Запустил при подключенной лампе.Вот результаты с VCT 3832:
pin1 -0v . pin11 -0.7v. pin21 -1.5v. pin31 -0v. pin41 -1.9v. pin51 -0v. pin61 -4v.
pin2 -0v . pin12 -2.6v. pin22 -1.5v. pin32 -0v. pin42 -4.9v. pin52 -2.5v. pin62 -0v.
pin3 -4.9v. pin13 -0v. pin23 -0v. pin33-0v. pin43 -4.9v. pin53 -2.5v. pin63 -0v.
pin4 -0v. pin14 -0v . pin24 -0v. pin34 -0v. pin44 -4.9v. pin54 -3.3v. pin64 -0v.
pin5 - - . pin15 -4.8v. pin25-3.2v. pin35 -0v. pin45 -4.8v. pin55 -0v.
pin6 - - . pin16 -1.4v. pin26 -0v. pin36 -4v. pin46 -0v. pin56 -1.4v.
pin7 -0v . pin17 -2.5v. pin27 -0v. pin37 -0v. pin47 -2.5v. pin57 -1.6v.
pin8 -5v . pin18 -1.5v. pin28 -0v. pin38 -0v. pin48 -2.4v. pin58 -3.2v.
pin9 -4.8..0v . pin19 -1v. pin29 -0v. pin39 -0v. pin49 -0v. pin59 -0v.
pin10 -0v. pin20 -1.4v. pin30 -0v. pin40 -0v. pin50 -0v. pin60 -4.8v.
На pin9 при пуске напряжение 4.8в и колеблется до нуля и обратно.

Че-то отвлекся я малость... (дела, заботы... )

Развертка запустилась? Растр как?

На проце вроде питание имеется

Это еще не показатель. Подкинь другой.
