Устройство автоматического управления светом для автомобиля
Устройство предназначено что бы автоматически включать и выключать дневной свет фар, при остановке и началу езды в автомобиле.При этом как вы видите на картинке даже, схема сопровождена дополнительно звуковым сигнализатором и индикацией.
Схема устройства управления фарами
Схема выполнена на недорогом микроконтроллере pic12f629. Сама схема показана на рисунке ниже
Алгоритм работы схемы управления фарами
1.Питание 12в
2.При вкл зажигания после прохождения 6 импульсов с датчика скорости вкл ДХО
3.При вкл габаритов все переходит в штатный режим
4.При выкл габаритов переходим п.2
5.При остановке (например в пробке) ДХО выключится через 3 мин при начале движения п.2
6.При остановке и выключении зажигания, ДХО горит ещё 20 секунд и выключается.
Устройство работает следущим образом
1. Когда выключено зажигание, светодиод HL1 моргает с частотой 1раз в секунду (1Hz), сигнализируя о том ,что устройство находится в дежурном режиме (режим ожидания).
2. При включении зажигания светодиод HL1 начинает светится постоянно,микроконтроллер ждёт прихода импульсов с датчика скорости,и при начале движения автомобиля, через 1 секунду автоматически зажигаются ДХО и горят всё время движения до остановки.
3. Во время остановки, включается режим выдержки времени выключения ДХО (3 минуты), об этом сигнализирует встроенный Бипер (2 коротких звуковых сигнала – это при включёном зажигание и остановки автомобиля), если в это время выключить замок зажигания (например при длительной стоянке), прозвучат 4 коротких звуковых сигнала, сигнализируя о том, что включился режим выдержки времени включения ДХО 20 секунд и затем они выключатся (режим вежливой подсветки), устройство переходит в дежурный режим.
4. При включении Габаритных огней, устройство автоматически переходит в режим ожидания, ДХО выключаются (правила ПДД), всё работает в штатном режиме.
5. Режим вежливой подсветки можно включить так: включить зажигание, при этом прозвучат 2 коротких сигнала и сразу его выключить, (прозвучат 4 звуковых сигнала) при этом устройство автоматически перейдёт в режим вежливой подсветки. Если требуется выключить ДХО не дожидаясь выдержки времени, следует включить и тут же выключить Габаритные огни.
6. Светодиод HL2 сигнализирует о состоянии ДХО ( Светится – ДХО работают, выключен – ДХО не работают)

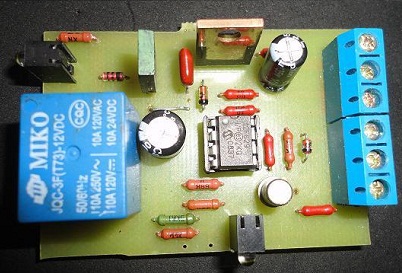

Применёное реле, на максимальный ток проходящий через контакты 10А, если Вы вдруг захотите применить это устройство для Автоматического включения БС, лучше установить дополнительное реле типа SLC – 12VDC – SL – C , максимальный ток контактов 30А, этого вполне достаточно для управления БС. Светодиоды HL1 и HL2 устанавиваются в удобном месте, например в приборной панели . Пишалка ( BUZZER ) так же устанавливается в удобном для водителя месте. На фотографии собраного устройства видно что светодиоды стоят на самой печатной плате, но это сделано было только для отладки схемы. Установка произвольная!
Внимание! При прошивке микроконтроллера сохраните калибровочную константу…, без неё работа устройства не возможна.
Во вложении- печатная плата и прошивка для микроконтроллера
