Простой плеер для флешки

WAV-плеер собран на микроконтроллере AVR ATtiny85  (можно использовать ATtiny25/45/85 серии). У микроконтроллеров этой серии всего восемь ножек и два ШИМ (Fast PWM) с несущей 250kHz. Для управления картой памяти достаточно всего 6 проводов: два для питания и четыре сигнальные. Восемь ножек микроконтроллера вполне достаточно для работой с картой памяти, вывода звука и кнопки управления. В любом случае данный плеер очень прост.

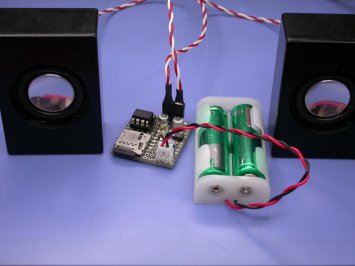

На фотографии собранный плеер. Ввиду ограничения количества ножек микроконтроллера разработаны две схемы. Одна для стерео воспроизведения, другая для моно. Тип используемой карты памяти - MicroSD. Конечно можно подключить стандартную SD карту или MiniSD предварительно посмотрев их распиновки.

Динамики напрямую подключены к выходам ШИМ. Даже при замыкании звуковых выходов на землю максимально допустимый ток выхода при питающем напряжении 3 вольта не будет превышен. Громкость динамиков будет невелика, но для подключения к активным колонкам этого вполне достаточно. При подключении к усилителю необходимо отфильтровать высокочастотную составляющую НЧ-фильтром.

Схема плеера

стерео вариант

В архиве две прошивки - одна для стерео, а другая для моно. При стерео конфигурации используются все пины включая RESET. При переключении fuse-бита RSTDISBL, прошивку необходимо производить в режиме HVSP (High Voltage Serial Programming), что поддерживают не все программаторы. С помощь ISP также можно прошить микроконтроллер, но только единожды: после установки fuse-бита RSTDISBL программирование ISP запрещено (для схемы стерео). В схеме с моно воспроизведением переключать fuse-бит RSTDISBL не надо.

Источник: http://radioded.ru/

Вложения к странице

Файл	Описание	Размер файла:
src.zip		112 Кб
