Блокиратор межгорода

Это устройство предназначено для блокирования "восьмерки"- то есть запрещает выход на междугороднюю связь со стационарного телефона.

Пригодиться такой блокиратор межгорода может там где имеется стационарный телефон общего пользования: в организациях, офисных помещениях  так далее.

Блокиратор собран на ИМС серии К561 и питается от телефонной линии. Потребляемый ток - 100 150 мкА. При его подключении к линии необходимо соблюдать полярность.
Устройство работает с АТС, имеющими напряжение на линии 48-60V.

На первый взгляд устройство блокиратора может показаться немного сложным из-за большого количества элементов. Дело в том что на этом блокираторе алгоритм работы реализован аппаратно, в отличие от аналогичных устройств [1], где алгоритм реализуется программно, с использованием однокристальных ЭВМ или микропроцессоров, что не всегда доступно радиолюбителю.

Функциональная схема блокиратора

В исходном состоянии ключи SW открыты. ТА подключен через них к линии и может принимать вызывной сигнал и осуществлять набор номера. Если после снятия трубки первая набранная цифра окажется индексом выхода на междугородную связь, в схеме управления срабатывает ждущий мультивибратор, который закрывает ключи и разрывает шлейф, производя таким образом отбой АТС. Индекс выхода на межгород может быть любым. В данной схеме задана цифра "8". Время отключения аппарата от линии можно установить от долей секунды до 1,5 мин.

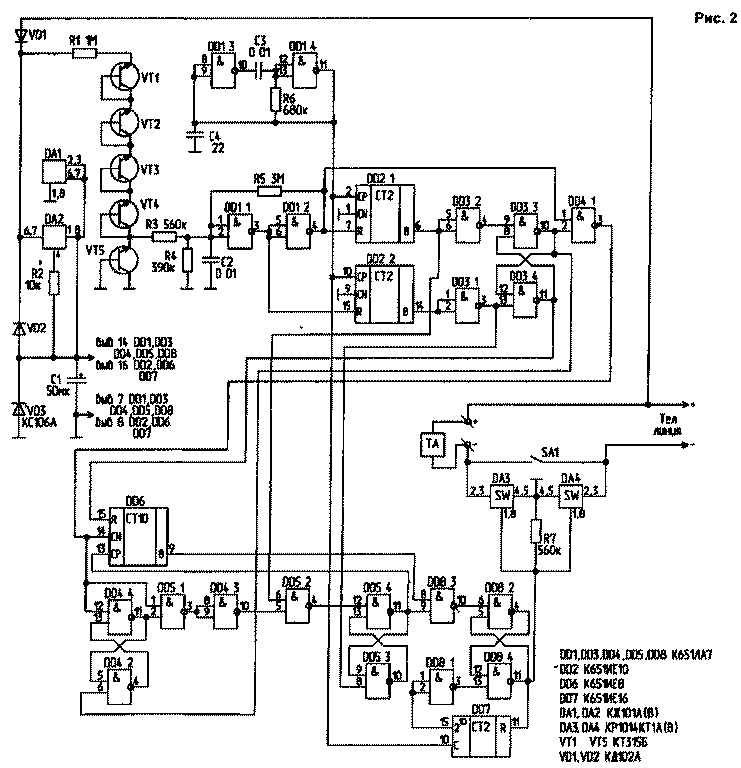

Схема блокиратора межгорода

На элементах DA1, DA2, VD1...VD3, R2, С1 собран источник питания микросхемы напряжением 3,2 В. Диоды VD1 и VD2 защищают устройство от неправильного подключения к линии. На транзисторах VT1...VT5, резисторах R1, R3, R4 и конденсаторе С2 собран преобразователь уровня напряжения телефонной линии в уровень, необходимый для работы МОП-микросхем. Транзисторы в данном случае включены как микромощные стабилитроны с напряжением стабилизации 7...8 В при токе несколько микроампер [2]. На элементах DD1.1, DD1.2, R5, R3 собран триггер Шмитта, обеспечивающий необходимую крутизну фронтов импульсов набора. Элементы DD1.3, DD1.4, СЗ, С4, R6 образуют генератор тактовых импульсов с частотой около 80 Гц. На микросхемах DD2, DD3 собран "датчик" положения трубки, а на DD4.1 - селектор импульсов набора. Подсчет импульсов набора осуществляется счетчиком DD6. ИМС DD4.2...DD4.4, DD5 образуют схему, разрешающую подсчет импульсов при наборе первой цифры номера и запрещающую подсчет импульсов при наборе последующих цифр. На ИМС DD7, DD8 собран ждущий мультивибратор, управляющий ключами DA3 и DA4. Выключатель SA1 служит для выключения устройства. Конденсатор С4 нужен для улучшения начального запуска генератора.
