Самодельный контроллер для трецветной светодиодной ленты

Промышленность выпускает разнообразные светодиодные ленты- они могут быть различной длины, могут отличаться размером светодиодов и их цветом.
Но наибольший интерес для радиолюбителя представляют так называемые трехцветные светодиодные ленты

лента светодиодная трехцветная

На трехцветной светодиодной ленте можно создавать различные световые эффекты и для этого используются дополнительные устройства- контроллеры.
Но контроллер для трехцветной светодиодной ленты можно изготовить и самостоятельно на простеньком микроконтроллере и трех мощных транзисторах.

Схема самодельного контроллера трехцветной светодиодной ленты

контроллер трехцветной светодиодной ленты

Применяемые компоненты

R1,2,3  120R
R4,5,6  10K
R7  1K

R8 270R
C1  100nF
C2  220nF
C3,C4  100uF / 25V
IC1  PIC12F629 /675 /683
IC2 78L05
D1  1N4148
Q1,2,3   STP36NF06
S1  кнопка

Печатная плата контроллера

контроллер светодиодной ленты печатная плата

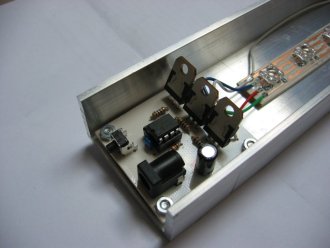

внешний вид контроллера в собранном виде

контроллер светодиодной ленты

Схема подключения контроллера

контроллер светодиодной ленты

Все исходники- прошивка, чертеж печатной платы- во вложении

оригинал статьи на английском - picprojects.org.uk

Вложения к странице
ФайлОписаниеРазмер файла:
Скачать этот файл (rgb-led.zip)rgb-led.zip 109 Кб
