ZXLD381 стабилизатор тока для питания светодиодов
Микросхемы ZXLD381 производства фирмы Diodes Incorporated предназначены для питания светодиодов от одного гальванического элемента или аккумулятора в малогабаритных радиоэлектронных устройствах . По принципу действия стабилизатор 2XLD381 представляет собой повышающий преобразователь напряжения со стабилизацией тока нагрузки, что обеспечивает независимость яркости свечения светодиодов от напряжения источника питания.
Для работы стабилизатора необходим только один внешний компонент — накопительный дроссель, подборкой которого по индуктивности можно изменять средний ток через светодиоды.
| Условное обозначение |
Миллиметры |
Дюймы |
||
| Min | Max | Min | Max | |
| A | - | 1.12 | - | 0.044 |
| A1 | 0.01 | 0.10 | 0.0004 | 0.004 |
| b | 0.30 | 0.50 | 0.012 | 0.020 |
| c | 0.085 | 0.20 | 0.003 | 0.008 |
| D | 2.80 | 3.04 | 0.110 | 0.120 |
| e | 0.95 | 0.037 | ||
| e1 | 1.9 | 0.075 | ||
| E | 2.1 | 2.64 | 0.083 | 0.104 |
| E1 | 1.20 | 1.40 | 0.047 | 0.055 |
| L | 0.25 | 0.60 | 0.0098 | 0.024 |
| L1 | 0.45 | 0.62 | 0.018 | 0.024 |
Стабилизаторы ZXLD381 выпускают в миниатюрном трёхвыводном пластмассовом корпусе SOT23-3 с плоскими лужёными выводами, чертёж которого показан на рис. 1. Цоколёвка прибора представлена в таблице ниже
|
Номер вывода |
Обозна- чение |
Функциональное назначение |
| 1 | GND | Минусовый вывод питания, общий вывод |
| 2 | Vout | Выход, подключение вывода накопительного дросселя |
| 3 | Vcc | Плюсовой вывод питания, подключение вывода накопительного дросселя |
Функциональная схема стабилизатора ZXLD381 показана на рис. 2. Прибор содержит тактовый генератор импульсов с двумя время задающим и конденсаторами С1 и С2, узел управления, биполярный транзистор VT1, резистор R1 — датчик тока. Генератор вырабатывает импульсы, частоту повторения которых определяет ёмкость конденсатора С1, а длительность — конденсатора С2.
Узел управления контролирует значение напряжения питания, включает и выключает генератор, пропускает импульсы генератора на базу транзистора VT1. Кроме этого, узел следит за током эмиттера этого транзистора, закрывая его, когда ток превысит предельное значение. В результате происходит стабилизация пикового значения тока нагрузки, а значит, и пропорционального ему среднего значения
Основные технические характеристики ZXLD381
| Напряжение питания, при котором включается стабилизатор, В, | |
| типовое значение | 0.8 |
| максимальное значение | 0.9 |
| Напряжение питания, В, | |
| минимальное | 0.9 |
| максимальное | 2.2 |
| Ток срабатывания узла защиты выходного транзистора | |
| минимальное значение | 200 |
| типовое значение | 320 |
| максимальное значение | 400 |
| Падение напряжения на открытом транзисторе, В, при токе коллектора 200 мА, | |
| типовое | 0.1 |
| максимальное | 0.3 |
| Ток утечки закрытого транзистора, мкА, при выходном напряжении 20 В, | |
| минимальный | 40 |
| типовой | 70 |
| максимальный | 120 |
| Номинальная частота тактового генератора,кГц | 350 |
Предельно допустимые значения ZXLD381
| Напряжение питания, В | -0,6...+10 |
| Напряжение на выходе относительно общего вывода, В | -0,6...+20 |
| Выходной ток, мА | 800 |
| Рассеиваемая мощность, Вт | 0,45 |
| Рабочий интервал температуры окружающей среды, °С | 0...+85 |
| Температура хранения, °С | -55...+150 |
Схема включения ZXLD381
Простейшая типовая схема включения стабилизатора ZXLD381 показана на рис. 3. В устройстве использован только один внешний элемент — накопительный дроссель L1. Вместо одного светодиода EL1 можно включить цепь из нескольких последовательно соединённых светодиодов с учётом того, что суммарное падение напряжения на них не должно превышать 20 В.

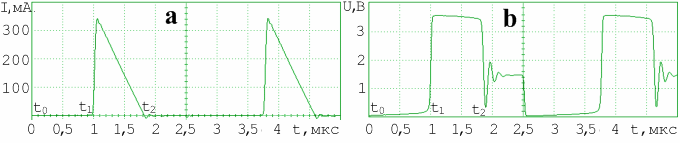

Временная зависимость тока нагрузки 1н (через светодиод EL1) показана на рис. 4,а, а напряжения UM на ней — на рис. 4,б. В момент to устройство управления открывает выходной транзистор VT1, подключая дроссель L1 к источнику питания. Дроссель начинает накапливать энергию, ток через него увеличивается. Как только ток превысит предельное значение (момент t,), узел управления закроет транзистор VT1, шунтировавший светодиод EL1.
Источник питания и последовательно соединённый с ним дроссель оказываются подключёнными к светодиоду. Ток через светодиод сначала скачком возрастает, а затем начинает почти линейно уменьшаться. Вольт-амперная характеристика светодиода подобна стабисторной, поэтому, пока напряжение на нём уменьшается незначительно, несмотря на многократное уменьшение тока через него, светодиод продолжает излучать свет.
В момент t2 светодиод EL1 гаснет, так как дроссель L1 отдал накопленную энергию, а напряжения источника питания недостаточно для свечения светодиода. Далее описанный процесс повторяется с частотой тактового генератора.
Графики, показанные на рис. 4, сняты при индуктивности дросселя 4,7 мкГн и светодиоде с прямым напряжением 3,5 В.
Яркость свечения светодиода можно изменять заменой накопительного дросселя L1 другими, с иным значением индуктивности. Типовая зависимость максимального и среднего тока через светодиод от индуктивности накопительного дросселя представлена в табл. 2 для напряжения питания 1,5 В.
Таблица 2
|
Индуктивность накопительного дросселя, мкГн |
Ток через светодиод, мА | |
| максимальный | средний | |
| 47 | 35 | 6.5 |
| 22 | 80 | 15 |
| 15 | 120 | 20 |
| 10 | 190 | 30 |
| 6.8 | 260 | 45 |
| 4.7 | 380 | 55 |
| 3.3 | 510 | 67 |
| 2.2 | 640 | 76 |
Полный даташит на микросхему- стабилизатор ZXLD381 во вложении.
