Плавное включение светодиодов

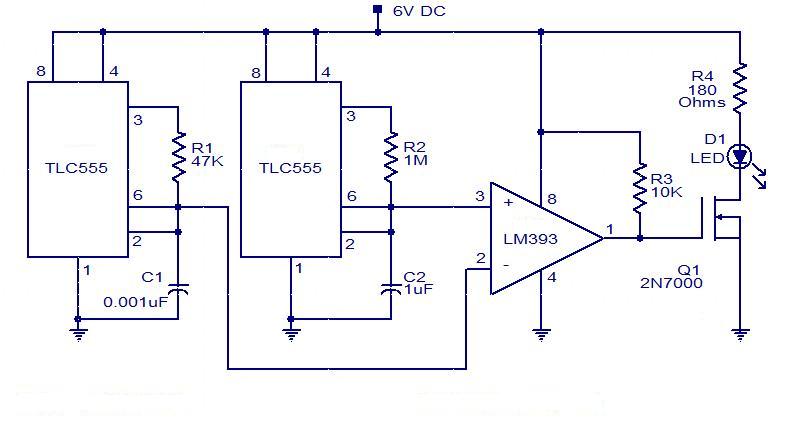

Данная схема предназначена для плавного увеличения яркости светодиода.
Сама схема состоит из трех микросхем. Две из них 555 таймер и одна LM 393 – операционный усилитель. Первая и вторая микросхемы работают в качестве генераторов частот 10кГц и 1 Гц. Данные частоты подаются на вход ОУ LM 393. LM393 работает в качестве компаратора, получая на выходе сигнал PWM.
Сигналы контролируют транзистор Q1, управляя светодиодом. В результате, после сборки этой схемы, при включении светодиода вы получаете «разогрев» светодиодов до полной яркости медленно. При выключении светодиода, яркость также медленно падает до полного выключения светодиода. Резистор R4 контролирует ток идущий через светодиод.
