Светодиодный драйвер на MP3302
МР3302 - есть ни что иное, как повышающий преобразователь, разработанный специально как светодиодный драйвер.
МР3302 может управлять 27 светодиодами ( 9 строк, каждая из которых включает 3 белые светодиоды ).
Данная схема светодиодного драйвера позволяет работать от литий-ионной батареи.
Микросхема состоит из интегрированных транзисторов, управляющих светодиодами с КПД более 88 %. Частота 1,3 МГц и предельным током 1,33 А.
Применение схемы светодиодного драйвера на основе МР3302 базируется в светодиодных фарах на автомобили ( габариты ), светодиодные гаджеты и т.п.
Структурная схема светодиодного драйвера на МР 3302
Микросхема использует постоянный ток, пиковый ток в пошаговом режиме до регулятора тока. проходящего через светодиоды. В начале каждого цикла генератора, схема управления светодиодами переключается в режим ON. Для предотвращения субгармонических колебаний, стабилизированный сигнал добавляется в текущий выходной усилитель. Результирующее напряжение равно напряжению на входе компаратора ШИМ.
При падении напряжения, напряжение обратной связи также падает.

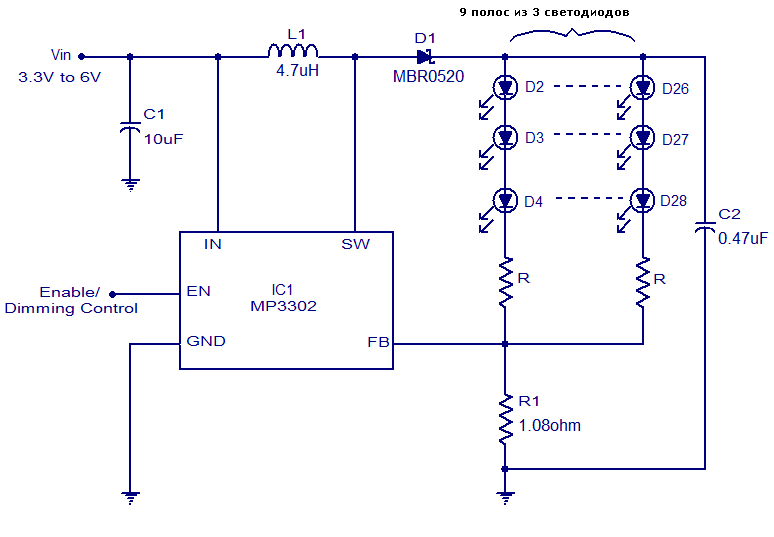

Принципиальная схема светодиодного драйвера на основе МР3302
С1 - входной конденсатор, С2-выходной. Резистор R1 ни что иное, как резистор обратной связи, контролирующий ток светодиода. Резистор R - ограничение тока для соответствующих строк, также ими можно ограничивать максимальную яркость светодиодов. При напряжении менее 0,4В пин EN закроет микросхему, при напряжении 0,7 В произойдет обратное действие. Регулирование яркости светодиодов можно производить путем использования ШИМ сигнала в диапазоне от 200 Гц до 1 кГц ан выводе EN.
Подборка сопротивлений:
