Измеритель RCL

Прибор позволяет измерять сопротивление от 1 Ома до 10 МОм, емкость от 100 пФ до 1000 мкФ, индуктивность от 10 мГ до 1000 Г на семи диапазонах, выбираемых переключателем SA1 в соответствии с таблицей, изображенной на передней панели.

Принцип работы простого измерителя RCL, предложенного Александром Маньковским, основан на балансе моста переменного тока. Балансируют мост переменным резистором R11, ориентируясь на минимум показаний микроамперметра Р2 или внешнего вольтметра переменного тока, подключаемого к клеммам Р1. Измеряемый резистор, конденсатор или катушку индуктивности подключают к клеммам Х1, Х2, предварительно установив переключатель SA3 в положение R, С или L. В качестве R11 применен проволочный резистор ППБ-ЗА.

измеритель RCL

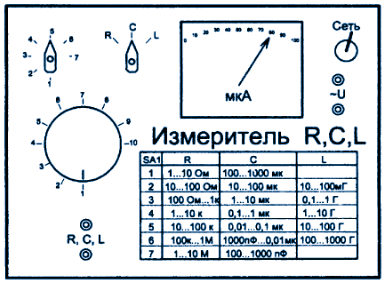

Градуировку его шкалы (см. эскиз передней панели прибора на рис.2) осуществляют следующим образом. SA3 переводят в положение «R», SA1 -«3», а к зажимам Х1, Х2 поочередно подключают образцовые резисторы сопротивлением 100, 200, 300, ... 1000 Ом и при каждом балансе моста ставят соответствующую отметку. Емкость конденсатора С1 подбирают по балансу моста (минимуму отклонения стрелки Р2), установив SA3 в положение «С», SA1 - «5», R11 - на отметку «1», а к зажимам Х1, Х2 подключив образцовый конденсатор емкостью 0,01 мкФ. Сетевой трансформатор Т1 должен иметь вторичную обмотку на 18 В при токе до 1 А.

Прибор позволяет измерять сопротивление от 1 Ома до 10 МОм, емкость от 100 пФ до 1000 мкФ, индуктивность от 10 мГ до 1000 Г на семи диапазонах, выбираемых переключателем SA1 в соответствии с таблицей, изображенной на передней панели рис.2

Радиолюбитель №9/2010, с. 18, 19.
