Схемы простых мигалок на тиристорах

В этом разделе собраны схемы генераторов световых импульсов или если сказать проще- мигалок. Их можно устанавливать на детские игрушки, использовать в аттракционах, размещать на видном месте в салоне автомобиля для имитации действия сторожевого устройства.

схемы мигалок на тиристорах

Сравнительно простые "мигалки" получаются при использовании тринисторов. Правда, особенность работы большинства тринисторов заключается в том, что они открываются при подаче на управляющий электрод определенного напряжения (тока), а для их закрывания необходимо уменьшить анодный ток до значения ниже тока удержания.


Кстати: что такое тиристор и как его проверить можно почитать здесь

Если питать тринистор от источника переменного или пульсирующего напряжения, он будет автоматически закрываться при прохождении тока через ноль. При питании же от источника постоянного напряжения тринистор просто так закрываться не станет, придется использовать специальные технические решения.

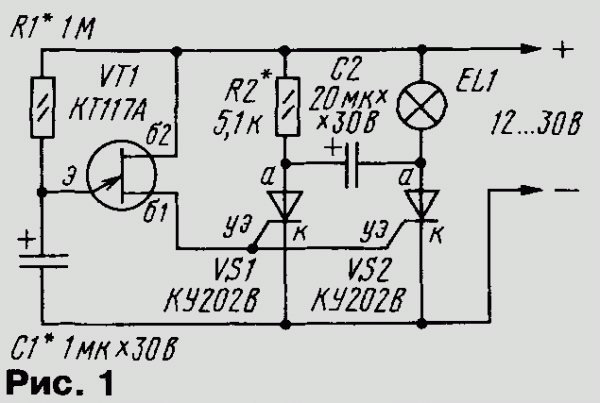

Схема одного из вариантов "мигалки" на тринисторах приведена на рис. 1. Устройство содержит генератор коротких импульсов на однопереходном транзисторе VT1 и два каскада на тринисторах. В анодную цепь одного из тринисторов (VS2) включена лампа накаливания EL1.

мигалка на тиристорах схема

Работает устройство так. В начальный момент после подачи питания оба тринистора закрыты и лампа не горит. Генератор вырабатывает короткие мощные импульсы с интервалом, определяемым параметрами цепочки R1C1. Первый же импульс поступит на управляющие электроды тринисторов, и они откроются. Лампа зажжется.

За счет тока, протекающего через лампу, тринистор VS2 останется открытым, а вот VS1 закроется, так как его анодный ток, определяемый резистором R2, слишком мал. Конденсатор С2 начнет заряжаться через этот резистор и к моменту появления второго импульса генератора окажется заряженным. Этот импульс приведет к открыванию тринистора VS1, и левый по схеме вывод конденсатора С2 будет кратковременно подключен к катоду тринистора VS2. Но даже такого подключения достаточно, чтобы тринистор закрылся и лампа погасла.

Таким образом, оба тринистора окажутся закрытыми, конденсатор С2 разрядится. Следующий импульс генератора приведет к открыванию тринисторов, описанный процесс повторится. Лампа вспыхивает с частотой, вдвое меньшей частоты генератора.

Для указанных на схеме элементов можно использовать лампу накаливания (либо несколько ламп, включенных последовательно или параллельно) с током до 0,5 А. Если использовать все возможности указанных тринисторов, допустимо применить лампу, потребляющую ток до 5 А. В этом случае для надежного закрывания тринистора VS2 емкость конденсатора С2 надо увеличить до 330...470 мкф. Соответственно придется увеличить емкость конденсатора С1, чтобы в периоды между импульсами генератора конденсатор С2 успевал зарядиться. Тринистор VS2 следует разместить на небольшом радиаторе.

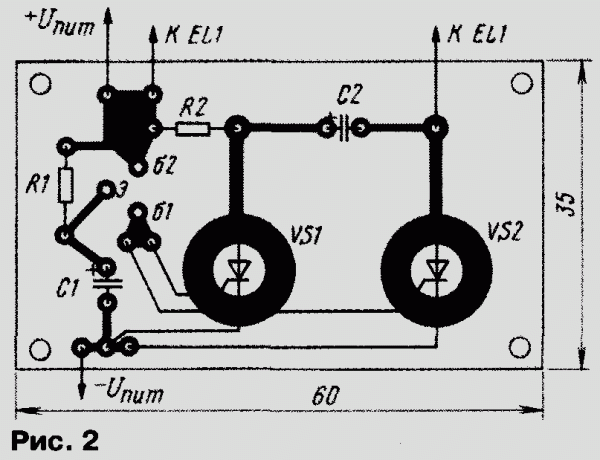

Детали "мигалки" монтируют на печатной плате (рис. 2) из одностороннего фольгированного гетинакса или стеклотекстолита. Оксидный конденсатор С2 — обязательно алюминиевый, серий К50-6, К50-16,К50-35.

мигалка на тиристорах схема

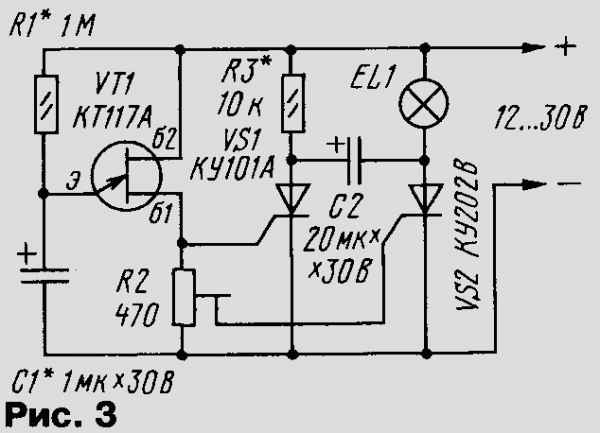

Если ток лампы не превышает 0,5 А, один из тринисторов можно заменить на маломенее мощный, например, КУ101А (на рис. 3 VS1). Поскольку напряжения на управляющих электродах тринисторов, при которых они открываются, различны, в устройство введен подстроечный резистор R2, с помощью которого подбирают оптимальный режим их работы. Кроме того, увеличивают сопротивление резистора (R3) в цепи анода тринистора VS1.

мигалка на тиристорах схема

Правда тогда немного изменится печатная плата. Выглядеть она будет уже так:

мигалка на тиристорах схема
Налаживание конструкций сводится к установке требуемой частоты "миганий" лампы подбором конденсатора С1. Если лампа накаливания загорается, но не гаснет, значит, либо тринистор VS1 не закрывается (следует увеличить сопротивление резистора R2 в первой "мигалке" или R3 во второй), либо не успевает зарядиться конденсатор С2. Тогда желательно уменьшить его емкость, а еще лучше — частоту переключении. Во второй "мигалке" нужно установить движок подстроечного резистора в такое положение, при котором устойчиво срабатывают оба тринистора.
