Простейший осциллограф своими руками

Нет нужды рассказывать о том что осциллограф это чрезвычайно полезный прибор радиолюбителя. Но вот только цена у них довольно высокая и начинающему радиолюбителю приобрести полноценный осциллограф не всегда "по карману"...

Нот если у вас вдруг "завалялась" осциллографическая трубка, то можно изготовить простенький осциллографический пробник и самостоятельно. Конечно точности измерений от такого самодельного осциллографа не будет, но просмотреть общую форму сигнала вполне возможно.

Все, что потребуется - это подача необходимых напряжений на соответствующие выводы трубки. При отсутствии схемы включения и поясняющих надписей на трубке осциллографа можно визуально определить (заглядывая внутрь), какие выводы на корпусе трубки соответствуют электродам отклонения и ускорения.

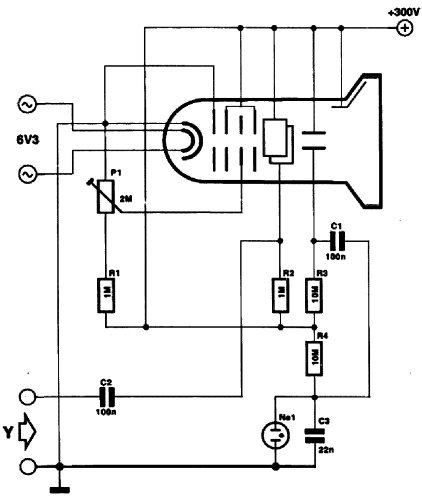

У автора была в наличии трубка 7 см модели неизвестного производителя. После определения, какие штыри соответствуют нагревателю, катоду, сеткам, пластинам отклонения и аноду можно собирать цепи вокруг трубки. На рисунке показана возможная схема подключения трубки осциллографа.

простой самодельный осциллограф схема

К одной из Y пластин вертикального отклонения простейшего осциллографа через конденсатор С2 подается входное напряжение. На X пластины горизонтального отклонения подается сигнал временной развертки от генератора неоновой лампы и с цепью регулятора фокусировки получается законченная схема осциллографа. Действие генератора строчной развертки видно по слабому мерцанию неоновой лампы. Всякий раз, когда напряжение на параллельно подсоединенном конденсаторе достигает напряжения зажигания трубки, он разряжается кратким импульсом тока, т.о. таким простым способом создается пилообразный сигнал. Питающее напряжение 300 В адекватно для простых экспериментов, даже если трубка рассчитана на работу при напряжении 1000 В или даже больше.


Теперь, если сигнал подать на Y вход, на экране можно наблюдать форму его напряжения. При этом чувствительность осциллографа, линейность, размер точки свечения, ширина диапазона не значительно отличаются от некоторых промышленных экземпляров.

Обсудить на форуме

автор: Б. Каинк
