"Мигающее сердце" на светодиодах
Для этой сборки этой схемы потребуется один полевой транзистор, один мигающий светодиод и 16 простых светодиодов.
Мигающий светодиод в данном устройстве служит в качестве генератора: когда они мигает, то он одновременно открывает и закрывает полевой транзистор. Ну а полевик уже, в свою очередь, будет включать цепочки светодиодов.
схема мигающего сердца на светодиодах
Как видно из схемы, первая (HL2. ..) и вторая цепочки светодиодов (HL3. ..) соединены между собой параллельно и питают через резистор R4 и канал полевого транзистора.
Третья и четвертая цепочки светодиодов подключены дополнительно через диод VD1. Когда транзистор закрыт, светятся третья и четвертая цепочка. Если транзистор открыт, то светят, соответственно, первая и вторая цепочка.
Мигающий светодиод включен через резисторы R1, R2, R3. Во время вспышки HL1 открывается транзистор. При частоте 1 ... 2 Гц в такт мигающим светодиода светятся первая и вторая цепочки. Все детали, кроме элементов питания, монтируют на печатной плате. В схеме использован мигающий красный светодиод L-56BID, который можно заменить на L-5013LRD-B.

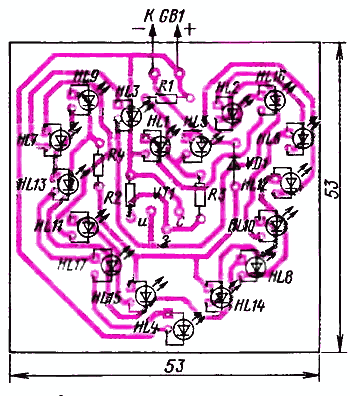

Внешний вид и печатная плата
