мелодичный звонок для дома

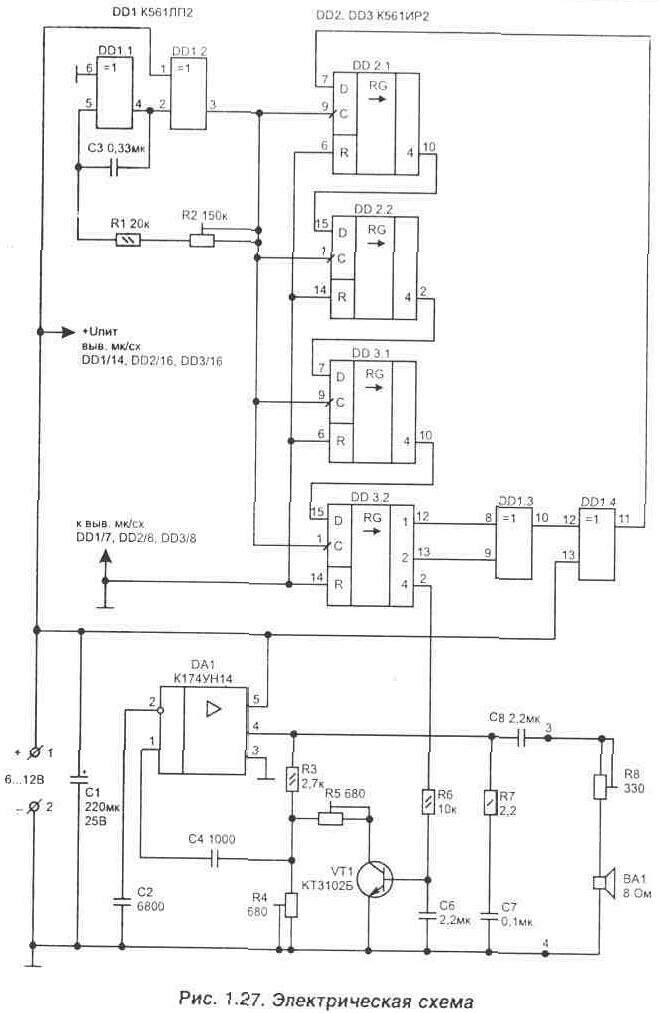

Музыкальный звонок, схема которого показана на рис. 1.27, позволяет получить довольно приятные не повторяющиеся трели. Это достигается за счет использования генератора псевдослучайной последовательности (ПСП), собранного на логических микросхемах DD1...DD3.
Формирователь импульсов ПСП управляет звуковым генератором, который выполнен на широко распространенной микросхеме К174УН14 (импортный аналог TDA2003), включенной в режиме автогенератора. Перестройка частоты звукового генератора осуществляется при помощи транзистора VT1. А на базу транзистора сигнал поступает с выхода генератора ПСП (DD3/2).
Схема музыкального звонка
Начальная частота звукового генератора (DA1) устанавливается при помощи резистора R4. Диапазон перестройки зависит от резистора R5, а скорость смены звуков (ритм) меняется резистором R2.
В качестве звукового излучателя ВА1 может применяться любой динамик мощностью 0.5...3 Вт и сопротивлением не менее 8 Ом. Резистор R8 позволяет регулировать громкость звукового сигнала.

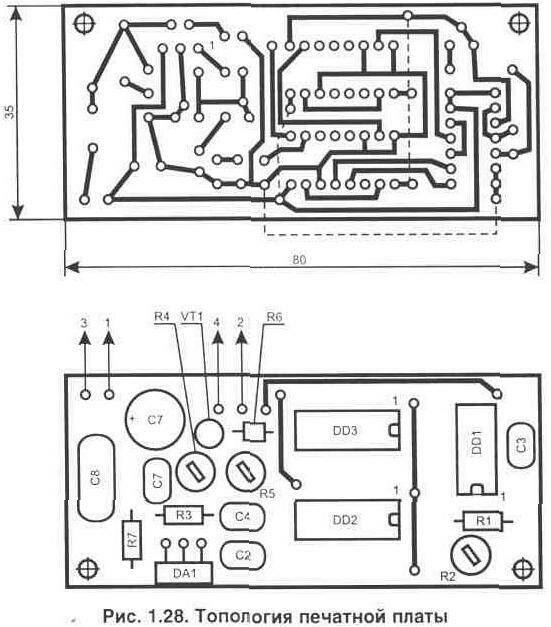

Подстроенные резисторы R2, R4, R6 применены типа СП--19а, R8 типа ППБ-1А, а остальные резисторы и конденсаторы подойдут любые, но с малыми габаритами. Иначе они не поместятся на печатной плате, приведенной на рис. 1.28. Плата односторонняя, но имеет четыре объемные перемычки, которые устанавливаются до начала монтажа.
Микросхема DA1 должна иметь теппоотвод (крепится к радиатору).
Устройство сохраняет работоспособность при изменении напряжения питания от 6 до 15 В. При этом потребляемый ток не превышает 100 мА.
Все детали устройства размещаются на печатной плате показанной на рисунке
