Терморегулятор с цифровым индикатором
Терморегулятор, схема которого представлена ниже может найти применение в холодильнике взамен установленного штатного.
Используемые в большинстве холодильников механические терморегуляторы с термобаллоном и капиллярной трубкой имеют низкую точность, и только лишь за редким исключением холодильник имеет цифровой индикатор отображающий реальную температуру внутри.

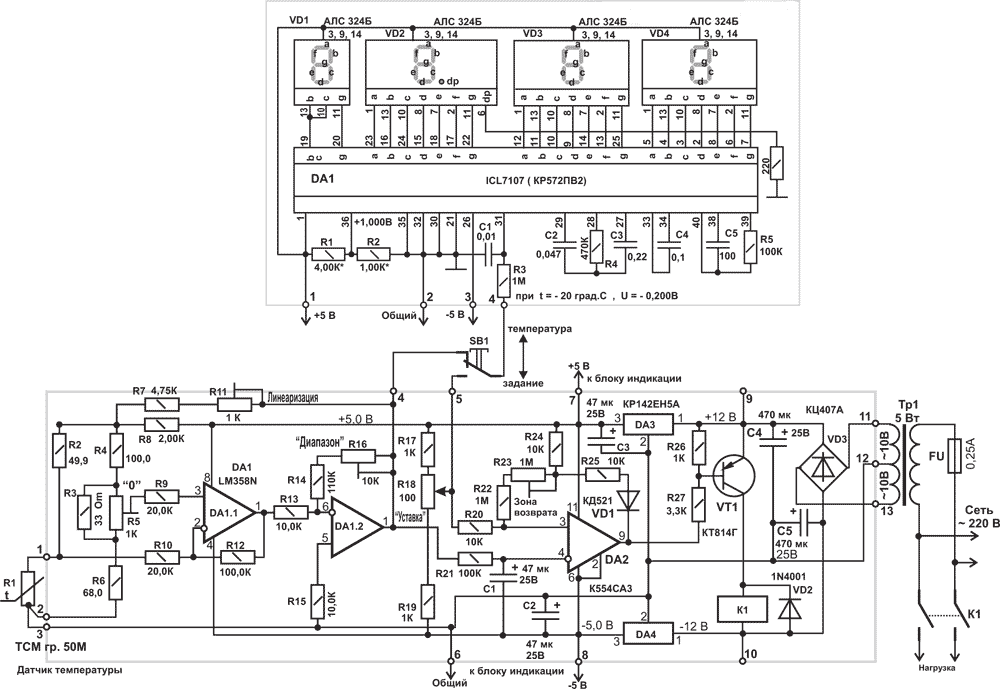

Схема терморегулятора с цифровой индикацией
Предлагаемый цифровой терморегулятор устанавливается в холодильник взамен штатного. На передней стенке холодильника монтируется блок индикации температуры, переменный резистор R18 для изменения установки и кнопка SB1 (кнопка должна быть без фиксации) для контроля установки рабочей температуры.
Датчиком температуры служит малогабаритный медный термометр сопротивления градуировки 50М, который устанавливается внутри рабочей камеры, а проводники протягиваются через штатное отверстие для механического терморегулятора, к задней стенке холодильника, где монтируется основной блок регулятора.
Настройка прибора производится до установки в холодильник. Вначале настраивается блок индикации.
Подбором резисторов R1, R2 добиваются величины напряжения на выводе 36 микросхемы DA1, равной 1,00В, затем приступают к настройке основного блока. Вместо термометра сопротивления устанавливается постоянный прецизионный резистор сопротивлением 50,00 Ом или магазин сопротивлений. Подстроечным резистором R5 добиваются нулевых показаний цифрового индикатора.
Следует иметь ввиду, что резисторы измерительного моста должны быть подобраны как можно точнее. Если настройка не получается, можно исключить резистор R3 для расширения зоны настройки, но это может снизить временную стабильность показаний. Далее вместо датчика температуры устанавливают постоянный резистор с сопротивлением, равным сопротивлению датчика при выбранной температуре, например 47,00 Ом, что соответствует температуре -14,00 град.С. Регулировкой подстроечного резистора R16 добиваются этих показаний на цифровом индикаторе.
Подстроечный резистор R11 служит для линеаризации характеристики в границах диапазона температур -200 град.С ... +200 град.С. При использовании устройства в качестве терморегулятора холодильника ползунок резистора должен находится в среднем положении. Резистором R23устанавливают гистерезис рабочей характеристики, который должен быть в пределах 2 .. 3 град.С. В устройстве желательно применять операционные усилители прецизионного ряда, двойные или одиночные, например, КР140УД20, К140УД14 или зарубежные аналоги. Интегральный стабилизатор отрицательного напряжения DA4 - LM7905, LM79L05. Выбор остальных активных элементов не критичен.
Терморегулятор может быть использован не только в холодильниках, но и в любых электронагревательных приборах, инкубаторах, системах отопления для поддержания заданной температуры в помещении, системах кондиционирования воздуха, а также в качестве цифрового термометра с сигнализацией достижения заданной температуры.
Для расширения диапазона индикации и регулирования температуры до -200 град.С .... + 200 град.С сопротивление резистора R6 выбирают равным 100,00 Ом, а переменный резистор R18 должен иметь сопротивление около 1 К. Применяемое электромагнитное реле может быть любое доступное, должно иметь катушку на напряжение = 24 В и максимальный ток через контакты, превышающий ток нагрузки. При использовании терморегулятора в инкубаторах, электронагревательных приборах и системах отопления используются нормально замкнутые контакты реле, а охлаждающих - нормально разомкнутые.
Автор Кравцов В.Н. http://kravitnik.narod.ru
