Многоискровой поджиг для газовой плиты
Практически во всех газовых плитах предусмотрена система поджига газа: при нажатии на кнопку, возле комфорки срабатывает разрядник, пробивает искра и газ загорается. Безусловно это очень удобно (ведь когда-то приходилось всю эту процедуру производить при помощи спичек ), только вот здесь имеется один недостаток- искра, вырабатываемая этим устройством одиночная.
Применив электронику можно немного доработать эту систему и превратить ее в многоискровую.
Схемы для поджига газа в бытовых газовых плитах
Вариант первый
Схема эксплуатируется автором более 10 лет в качестве электрического поджига газовой плиты Indesit и смонтирована в габаритах "штатного" устройства. Высоковольтный трансформатор в этой конструкции используется "родной", но при его отсутствии можно попытаться сделать самому ( для четырёх конфорочной плиты - два трансформатора). Трансформатор наматывается на сердечник из пластин трансформаторной стали, сечением около 1 см2 (набор "замыкающих пластин от Ш - образного трансформатора). Для намотки изготавливается каркас из прессшпана, плотного картона или текстолита (желательно секционный, с пропилами в секциях) или берётся подходящий пластмассовый каркас от Ш-образного трансформатора. Первичная обмотка содержит 10 .. 20 витков провода ПЭВ-2 0.8, а вторичная наматывается проводом ПЭЛШО 0,07 и содержит несколько тысяч витков - до заполнения каркаса. Намотку ведут валиком от одного края каркаса до другого, чтобы высоковольтные выводы оказались по разные стороны каркаса. Вторичную обмотку тщательно изолируют от первичной несколькими слоями вощённой бумаги, лавсановой или фторопластовой плёнки. Вся конструкция пропитывается церезином для улучшения изоляции. Схема работает следующим образом: при положительной полуволне сетевого напряжения ( вывод L) черед диод VD2 происходит заряд конденсатора С1, а при отрицательной полуволне через диод VD1 открывается симистор VS1 и разряжает конденсатор С1 на высоковольтный трансформатор, формирующий искру поджига. Процесс повторяется с частотой 50 Гц и на запальных электродах формируется мощный сноп искр, мгновенно поджигающий газ.
Вариант второй

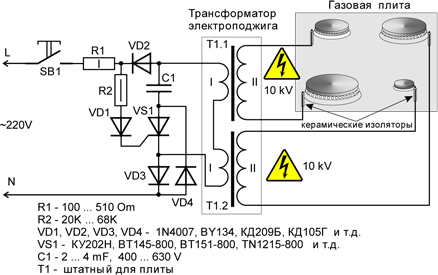

Эта схема электрического поджига газа для бытовой газовой плиты практически похожа на показанную выше, но содержит чуть больше деталей- здесь вместо симистора использован тиристор.
Схема работает следующим образом: при отрицательной полуволне сетевого напряжения ( вывод L) через диоды VD2 и VD4 происходит заряд конденсатора С1, а при положительной полуволне через диод VD1 открывается тиристор VS1 и разряжает конденсатор С1 на высоковольтный трансформатор, формирующий искру поджига. Диод VD3 служит для обеспечения протекания тока через управляющий электрод тиристора при положительной полуволне. Процесс повторяется с частотой 50 Гц и на запальных электродах формируется мощный сноп искр, мгновенно поджигающий газ.
Вариант третий
Схема работает следующим образом: при положительной полуволне сетевого напряжения ( вывод L) через диоды VD2 и VD3 происходит заряд конденсатора С1, а при отрицательной полуволне через диод VD1 катод тиристора VS1 подключается к "минусовой" полуволне, а через резистор R3 на управляющий электрод тиристора поступает ток управления. Тиристор открывается и разряжает конденсатор С1 на высоковольтный трансформатор, формирующий искру поджига. Процесс повторяется с частотой 50 Гц и на запальных электродах формируется мощный сноп искр, мгновенно поджигающий газ.
Вариант четвертый

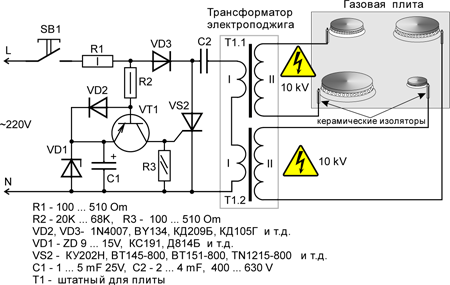

Здесь в схеме устройства формирования управления тиристором применен транзистор. В схеме можно использовать любой маломощный p-n-p транзистор, имеющий коэффициент усиления более 100 и максимальный ток не менее 100 mA, например КТ209, КТ361, КТ3107 или импортный аналог.
Схема работает следующим образом: при положительной полуволне сетевого напряжения ( вывод L) через диод VD3 происходит заряд накопительного конденсатора С2, а через резистор R2 и диод VD2 заряжается конденсатор С1. Стабилитрон VD1 ограничивает это напряжение на уровне 9 - 15 В. При отрицательной полуволне сетевого напряжения транзистор VT1 открывается током через резистор R2 и разряжает конденсатор С1 на управляющий электрод тиристора, который разряжает конденсатор С2 на высоковольтный трансформатор, формирующий искру поджига. Процесс повторяется с частотой 50 Гц и на запальных электродах формируется мощный сноп искр, мгновенно поджигающий газ.
Вариант пятый
Схема работает следующим образом: при положительной полуволне сетевого напряжения ( вывод L) через диод VD3 происходит заряд накопительного конденсатора С2, а через резистор R2 и диод VD2 заряжается конденсатор С1. Стабилитрон VD1 ограничивает это напряжение на уровне 9 - 15 В. При отрицательной полуволне сетевого напряжения транзистор VT1 открывается током через резистор R2 и разряжает конденсатор С1 на управляющий электрод тиристора, который разряжает конденсатор С2 на высоковольтный трансформатор, формирующий искру поджига. Процесс повторяется с частотой 50 Гц и на запальных электродах формируется мощный сноп искр, мгновенно поджигающий газ.
Автор Кравцов В.Н.
