Схема регулировки оборотов двигателя стиральной машины INDESIT
Эта схема была скопирована при ремонте блока управления двигателя привода барабана стиральной машины - автомата фирмы Indesit.
Как показала последующая практика, эта схема с небольшими изменениями довольно широко применяется и в машинах других фирм, у которых установлен электромеханический командоаппарат. Устройство обеспечивает стабильность частоты вращения коллекторного двигателя с установленным на его валу тахогенератором - датчиком оборотов.
Подобную схему на специализированной микросхеме TDA1085C можно применить и других устройствах, например, кухонных комбайнах, швейных машинках, сверлильных станках и т.д. В этом случае счетверённый компаратор LM339N из схемы можно исключить вместе с элементами обвязки - в "родной" схеме компараторы используются для получения режима плавного изменения оборотов двигателя, вращающего барабан стиральной машины. Управление оборотами двигателя осуществляется путём подачи на вход 5 микросхемы управляющего сигнала 0 ... 10 В. В качестве тахогенератора можно использовать любой малогабаритный электродвигатель постоянного тока, например от детской игрушки, вал которого стыкуется с валом управляемого электродвигателя.

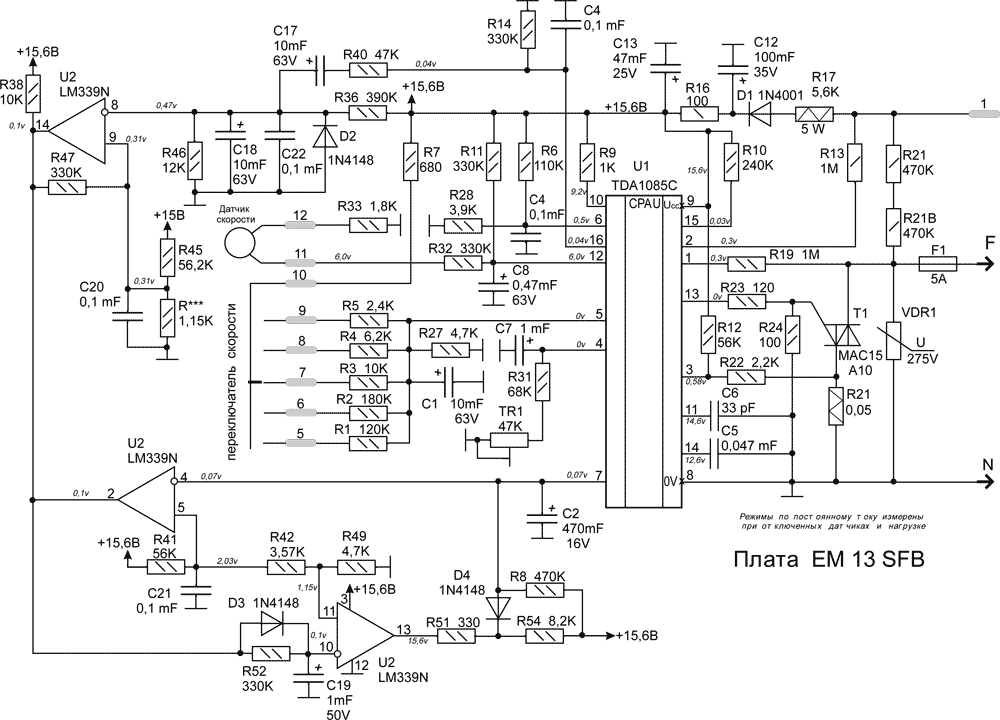

Схема блока регулировки оборотов стиральной машины Indesit
Подстроечным резистором TR1 задают начальный режим вращения. Диод D1 следует заменить на 1N4007 для повышения надёжности. Резистор R21 определяет ток защиты от перегрузки и его сопротивление подбирается исходя из параметров конкретного электродвигателя. Симистор T1 можно заменить на любой, подходящий по току и напряжению, например BT138-800, BTA26-600 и т.д.
