Зависимое включение устройств

Или

как сделать так чтобы отключив телевизор автоматически выключился и DVD

Довольно часто в быту возникает такая ситуация когда отдельные приборы необходимы как "вспомогательные"- то есть только лишь для работы основного устройства.
Но выключив основной прибор мы часто про вспомогательный-то и забываем..

Например: выключив телевизор автоматически отпадает необходимость и в питании активной антенны. Но как правило блок питания активной антенны из розетки нам выдергивать лень...
Такая-же "история" не только с антенной- мы и DVD отключить можем забыть...

Устройство, о котором пойдет речь ниже как раз и предназначена для таких "забывчивых"- она автоматически отключает "вспомогательный" прибор при отключении основного.

При появлении тока через нагрузку, подключенную к гнездам XS1, напряжение, снимаемое с автотрансформатора Т1, выпрямляется диодами VD1, VD2 и через резистор R1 подается на управление коммутатором VS1. Оптоэлектронное реле VS1 из серии КР293 (маркировка на корпусе 5П19Т1) позволяет коммутировать любую нагрузку с потребляемым током до 1 А (200 Вт), подключенную к гнездам XS2. При этом падение напряжения на ключе VS1 не превышает 2 В.

В данной схеме имеется возможность дистанционного управления включением устройств, если главное (например телевизор) имеет такую возможность (в дежурном режиме телевизор потребляет маленький ток, что недостаточно для включения электронного коммутатора).

Трансформатор Т1 является самодельным и выполнен на основе широко распространенного телефонного (используются в старых моделях телефонных аппаратов). Для этого потребуется снять с него одну верхнюю обмотку и на ее месте расположить 120 витков провода ПЭЛ-2 диаметром 0,5 мм. Остальные обмотки подключаются по схеме повышающего напряжение автотрансформатора. Это увеличивает минимальную чувствительность устройства. Для трансформатора может также использоваться ферритовый магнитопровод М2000НМ1 типоразмера Ш5х5 мм. Чувствительность схемы к минимальному току нагрузки зависит также от числа витков в первичной обмотке (4-6).

В схеме могут применяться любые диоды на ток не менее 100 мА. Резистор использован МЛТ, полярные электролитические конденсаторы типа К50-35 или аналогичные.

Печатная плата для схемы не разрабатывалась, а монтаж выполняется объемным монтажом. Вся конструкция размещена в пластмассовом корпусе с размерами 90х50х30 мм.

Налаживание устройства удобно проводить при подключенной лампе и вольтметре к гнездам XS2 и сводится к подбору номинала резистора R1 так, чтобы ключ VS1 полностью открывался при реальной нагрузке, подключенной к гнездам XS1. Максимально допустимая мощность нагрузки ведущего устройства, подключенного к гнездам XS1, составляет 200 Вт. Она может быть увеличена, при увеличении диаметра провода в первичной обмотке автотрансформатора (при этом число витков в первичной обмотке можно уменьшить).

Приведенная схема не потребляет энергию в ждущем режиме. Она проще в изготовлении и содержит меньше деталей по сравнению с устройствами аналогичного назначения.

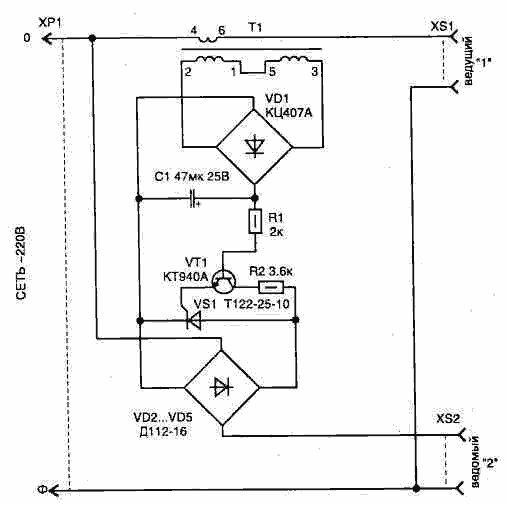

При необходимости включать более мощную нагрузку ведомого устройства можно использовать промежуточное реле (включаемое к гнездам XS2) с контактами на необходимый ток или же собрать аналогичную схему коммутатора с более мощным тиристором (рисунок выше).

Источник: radioman.ru
