Компьютер в качестве будильника
источник статьи- http://cxem.net
У меня давно было желание использовать компьютер в качестве будильника (winamp в автозагрузке), но мне не хотелось просто ставить в биосе опцию "включение по времени", т.к. из-за некоторых соображений не хотелось всю ночь подгружать.
Года 2 назад я делал мою первую "включалку компа", главной задачей было какое-то действие при каком-то времени... подробно расписывать не буду, только скажу, что нашёл хороший вариант - обычные часы-будильник...
Принцип первого девайса заключался в следующем: подходит время, пластины замыкаются, от батарейки включается мотор, который скидывает со стола столбик склеенных монеток 10коп, которые ниткой привязаны к выключателю сетевого фильтра . Далее мотор своей лопастью доходит до стены, там замыкает другой контакт, тот контакт включает второй мотор, который своей лопастью разрывает всю цепь.
Этот вариант оказался в целом "не очень", т.к. было сильное воздействие на выключатель, иногда грохот от монет, быстро сажалась батарейка и т.д.
Поэтому, примерно через полгода я усовершенствовал первую версию - сделал питание не от батарейки, а от телефонной зарядки, и вместо двух моторов оставил один, который управлялся специальной схемой (работает 5сек, потом отключает питание), но принцип конструкции оставался такой же (дёрганье выключателя). Этот вариант прослужил мне около года верно и честно! Я каждое утро под Winamp вставал.
Но и этот вариант меня не устроил и я решил собрать принципиально новый девайс, на основе электромагнитного реле.
Принцип таков: пластины в часах замыкаются - логический rs-триггер срабатывает, подаёт высокий уровень на мосфет (транзистор), а тот коммутирует реле (220вольт). Но тут у меня появилась идея: а что если выключать компьютер тоже автоматически? Например, перед сном поставил спокойную музыку, уснул, плейлист закончился (AIMP2) - комп вырубился - питание отключилось.

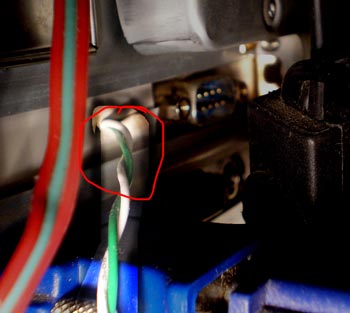

Принцип выключения таков: на компе есть лампочка индикации (типа комп включен), так вот, я вместо неё подключил оптопару (для гальванической развязки), которая подавала сигнал на ту же логическую схему, в которой, при отсутствии сигнала реле выключалось, подождав несколько секунд (за счёт конденсатора).
Питание светодиода использую для питания оптопары.
Разработал схему, собрал пробный вариант - работает!
Используемые радиоэлементы:
R1 - 10-100 кОм
R2 - до 1кОм (можно вообще не ставить)
R3 - 10-300 кОм
R4 - до 1кОм (ограничивает ток базовой цепи, при использовании МОСФЕТа не нужен)
C1 - 10-220мкФ (длительность задержки при выключении)
Q1 - любой, обеспечивающий ток для реле (мне кажется, лучше какой-нибудь МОСФЕТ)
DD1 - К561ЛА7 (К155ЛА3)
ОПТОПАРА - любая
РЕЛЕ - любое, подходящее по напряжению питания питание 5-12 вольт (для К155ЛА3 5вольт)

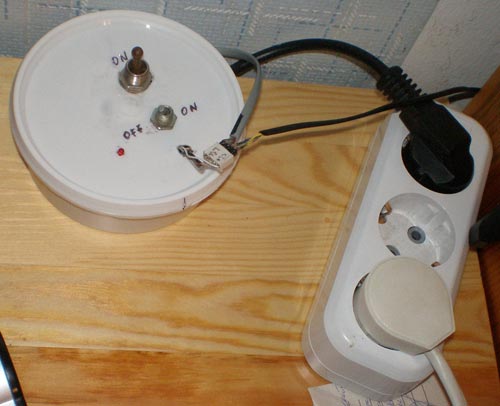

Дело за малым! Коммутировать питание компьютера. Я решил сделать 2 режима: автоматический (описан выше) и ручной (обычный). Собрал я всё в специально купленной таре. Два выключателя: один - ручное включение/выключение питания, второй - включение логической схемы. Светодиодный индикатор. Входы: для часов и для оптопары.
Проверил - всё работает!
Стоимость получается вполне небольшая, у меня вышло примерно 100руб.
