Бестрансформаторный удвоитель напряжения 9V- 18V
Данная схема предназначена для работы с устройствами ток потребления которых не превышает 100 мА.

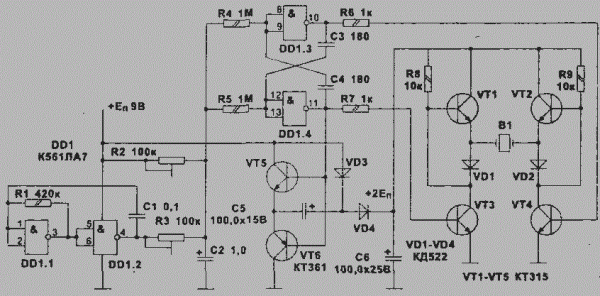

Схема преобразователя приведена как практическая схема сирены систем сигнализации.
Генератор управления выполнен по типовой схеме мультивибратора на логических элементах.
На выходе D 1.2 формируются прямоугольные импульсы с частотой 1 Гц. Импульсы поступают на управляемый генератор Dl.3, D1.4 и цепочку из R3, R2, С2, которая влияет на глубину модуляции. R4, R5, СЗ, С4 подбираются в соответствии с резонансной частотой пьезо керамического излучателя В 1 в пределах 1,5-3 кГц.
Для повышения амплитуды на пьезокристалле в схему введен умножитель. Сигнал с выхода DD1.4 поступает на комплементарную пару VT5, VT6 и далее на умножитель VD3, VD4, С5, Сб. Напряжение на С6 при токе нагрузки 50 мА и основном питании 9 В составляет порядка 16 В. Мощность умножителя можно несколько увеличить, применив емкости большего номинала. Схему можно питать напряжением 6-15 В (15 В ≈ максимум для ИС серии 561), в случае 15 В питания, напряжение на выходе умножителя будет составлять не менее 25 В при нагрузке 80 мА.
