Зарядное устройство с таймером и защитой от перегрузки
Схемы зарядных устройств для автомобильных аккумуляторов довольно распространены и каждая обладает своими достоинствами и недостатками.
Большинство простейших схем зарядных устройств построено по принципу регулятора напряжения с выходным узлом, собранным на тиристорах или мощных транзисторах. Эти схемы обладают существенными недостатками - ток заряда непостоянен и зависит от достигнутого на аккумуляторе напряжения.
Большое количество схем не имеет защиты от короткого замыкания выхода, что приводит к пробою выходных силовых элементов. Предлагаемая схема лишена этих недостатков, достаточно надёжна ( разработана в 1995 г. и изготовлена в количестве около 20 экземпляров, ни разу не выходивших из строя) и рассчитана на повторение радиолюбителями "среднего уровня".
Зарядное устройство обеспечивает ток заряда до 6А, контроль тока и напряжения с помощью стрелочного индикатора, защиту от короткого замыкания и автоматическое отключение через заданное время с помощью таймера.

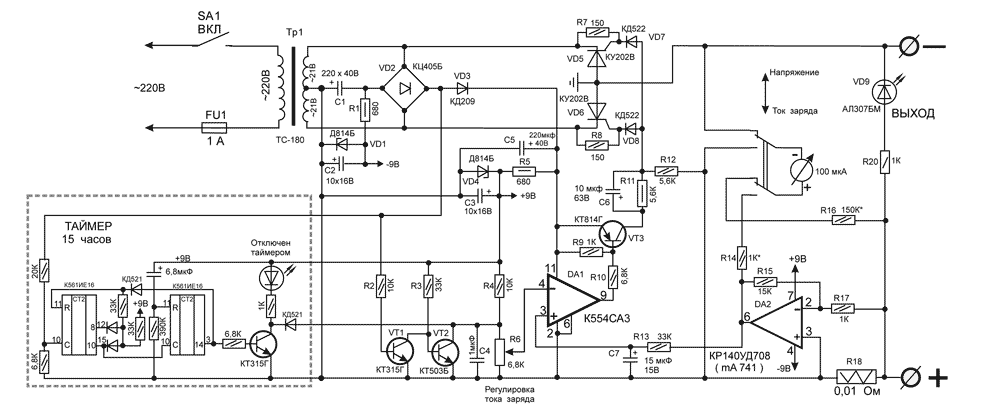

Схема состоит из формирователя пилообразного напряжения (транзисторы VT1, VT2), компаратора DA1, усилителя сигнала с токоизмерительного шунта на операционном усилителе DA2 и выходных силовых тиристоров VD5, VD6, которые установлены на небольшие радиаторы, в качестве которых можно использовать металлический корпус устройства.
Настройка схемы производится в несколько этапов:
1. Осциллографом замеряется амплитуда "пилы" на переменном резисторе R6, которая должна быть около 2В , в противном случае подбором резистора R4 её доводят до этого значения .
Далее нагружают шунт R18 током 6А и подбором резисторов R15, R17 добиваются уровня напряжения на входе 3 компаратора, равному амплитуде пилообразного напряжения (2В) - после этого зарядное устройство начинает нормально регулировать выходной ток.
2.К выходу устройства последовательно с внешним образцовым амперметром подключают заряжаемый аккумулятор, регулятором тока устанавливают значение 3 ... 6 А, а тумблер зарядного устройства переключают в положение "ток". Подбором резистора R14 добиваются правильных показаний тока по шкале встроенного прибора. 3. Аккумулятор подключают напрямую к выходу зарядного устройства и контролируют напряжение на нём с помощью внешнего образцового вольтметра.
Подбором резистора R20 добиваются правильных показаний встроенного стрелочного прибора по шкале напряжений. На этом настройка закончена.

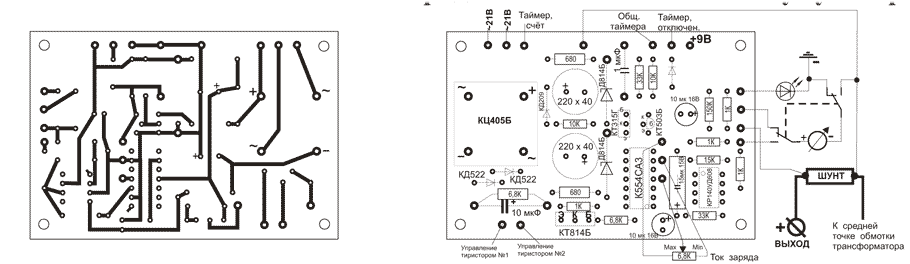

В качестве измерительного прибора можно использовать любую доступную головку, линейную шкалу которой необходимо заранее подготовить. Шунт R18 можно изготовить из отрезка нихромовой проволоки диаметром около 2 мм и длиной около15 см. Точность установки сопротивления не играет большой роли, т.к. подбором резисторов R15, R17 устанавливается необходимая величина сигнала на выходе DA2 . При недостаточно надёжном запуске тиристоров конденсатор С6 можно удалить, а резистор R11 заменить на двухваттный , номиналом 510 Ом ... 1кОм. Таймер отдельной настройки не требует, при желании его можно не изготавливать - остальная часть схемы не изменится. Основные электронные элементы собраны на печатной плате.
Автор Кравцов В.Н. http://kravitnik.narod.ru/
