Датчик колебания кузова для охранной сигнализации
Этот датчик был предложен специально для устройств охранной сигнализации автомобиля.
Точнее для тех из них где срабатывание сигнализации рассчитано исходя из колебаний кузова. Принцип работы датчика прост до гениальности: все что нам потребуется так это микроамперметр от старого магнитофона и небольшая схемка.
1. Переделка микроамперметра для работы датчика.
Необходимо взять индикатор от старого магнитофона, например вот такой:
Аккуратно вскрываем крышку чтобы не повредить систему, на стрелку крепим груз.
В качестве груза можно использовать небольшой кусочек трубчатого припоя, но только перед этим из него нужно удалить флюс.
На концах шкалы необходимо приклеить небольшие кусочки поролона.
Устанавливается индикатор стрелкой вниз. В таком положении стрелка под весом дополнительного груза будет играть роль маятника, и любые ее колебания будут вызывать изменение магнитного поля в катушке прибора.
2. Электронная часть датчика

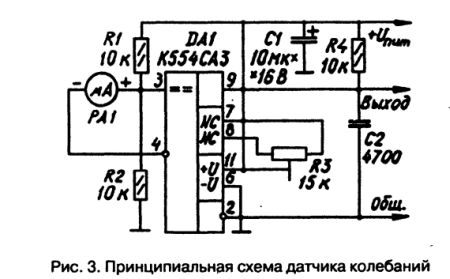

Колебания стрелки сенсора усиливаются и нормируются компаратором DA1. Переменный резистор R3 служит регулятором чувствительности, максимум которой соответствует минимальному напряжению смещения нуля. Конденсатор С2 демпфирует колебания (звон) на выходе компаратора при переключении выходного напряжения.
