Трансформатор ТС-180

Справочные материалы

Трансформаторы силовые, серии ТС (ТСА) -180 выпускались на стержневых сердечниках типа ПЛ, изготовленными из стальной ленты Э-320, сечением 21х45 мм, и применялись они в блоках питания, в основном черно-белых телевизоров (унифицированных) типа Изумруд-209 (210) и им подобных.
По своим электрическим характеристикам, все трансформаторы взаимозаменяемые между собой, так же их установочные и габаритные размеры тоже одинаковы.

Отличие ТСА-180 от ТС-180 заключалось в том что обмотки в нем были выполнены алюминиевым проводом (для уменьшения стоимости).
Сеть 220 вольт подключается к первичной обмотке на выводы 1 и 1', при этом замыкаются между собой выводы 2 и 2'.

Примечание: выпускалась еще одна разновидность трансформатора- он назывался ТС-180-3, о нем чуть ниже

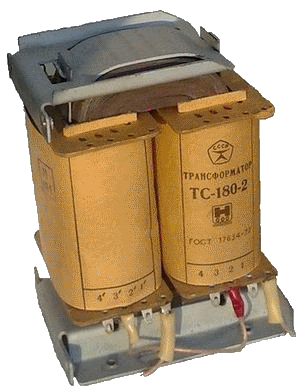

Внешний вид трансформаторов ТС (ТСА) 180

ТС-180 трансформатор

Схема включения трансформаторов ТС (ТСА)-180

ТС-180 схема включения

Моточные данные трансформаторов ТС (ТСА)-180

Тип трансформатора

Сердечник

NN выводов

Число витков

Марка и диаметр провода, мм

Напряжение, ном. В

Ток, ном. А

ТС-180
ТСА-180*

ПЛР21х45

1-2
2-3
1'-2'
2'-3'
5-6
5'-6'
7-8
7'-8'
9-10
9'-10'
11-12
11'-12'

375
58
375
58
226
226
137
137
23
23
23
23

ПЭЛ 0,8
ПЭЛ 0,8
ПЭЛ 0,8
ПЭЛ 0,8
ПЭЛ 0,56
ПЭЛ 0,56
ПЭЛ 0,45
ПЭЛ 0,45
ПЭЛ 1,5
ПЭЛ 1,5
ПЭЛ 0,69
ПЭЛ 0,69

110
17
110
17
63
63
42
42
6,8
6,8
6,8
6,8

0,85
0,85
0,85
0,85
0,5
0,5
0,38
0,38
4,7
4,7
1,5
0,3

ТС-180-2
ТС-180-2В
ТС-180-4

ПЛР21х45

1-2
2-3
1'-2'
2'-3'
5-6
5'-6'
7-8
7'-8'
9-10
9'-10'
11-12
11'-12'

340
53
340
53
195
195
143
143
21
21
21
21

ПЭЛ 0,69
ПЭЛ 0,69
ПЭЛ 0,69
ПЭЛ 0,69
ПЭЛ 0,51
ПЭЛ 0,51
ПЭЛ 0,48
ПЭЛ 0,48
ПЭЛ 1,53
ПЭЛ 1,53
ПЭЛ 0,96
ПЭЛ 0,96

110
17
110
17
63
63
46
46
6,8
6,8
6,8
6,8

0,87
0,87
0,87
0,87
0,5
0,5
0,38
0,38
4,7
4,7
1,5
0,3



Трансформатор ТС (ТСА)-180-3

Трансформатор ТС-180-3, так же предназначался для питания бытовой радио аппаратуры, выполненной на полупроводниковых приборах, но отличается от других трансформаторов этого типа, большим количеством вторичных обмоток.
Сеть 220 вольт к первичной обмотке, подключается у него к выводам 1 и 3', при этом необходимо замкнуть между собой выводы 3 и 1'. Обмотка 5-6, 5'-6' предназначена для подключения к сети с повышенным напряжением, или для снятия с трансформатора повышенного напряжения 245 вольт. Обмотка эта подключается последовательно с основной обмоткой, вывод 5 соединяется с выводом 3' и напряжение 245 вольт снимается (или подается) с выводов 1 и 5'.
Первичная обмотка трансформатора ТС-180-3, может быть выполнена и по другому варианту, отличающемуся от приведённого. Сеть в этом случае может подключаться к выводам 1-1', перемычка устанавливается на выводы 3-3' (2-2').

Схема включения трансформатора ТС (ТСА)- 180-3

тс-180-3 схема включения

Моточные данные трансформатора ТС (ТСА) -180-3

Тип трансформатора

Сердечник

NN выводов

Число витков

Марка и диаметр провода, мм

Напряжение, ном. В

Ток, ном. А

ТС-180-3

ПЛР21х45

1-2
3-4
1'-2'
3'-4'
5-6
5'-6'
7-8
7'-8'
9-10
9'-10'
11-12
11'-12'
13-14
13'-14'
15-16
15'-16'

195
145
195
145
40
40
65
65
65
65
9
9
36
36
44
44

ПЭЛ 0,62
ПЭЛ 0,62
ПЭЛ 0,62
ПЭЛ 0,62
ПЭЛ 0,62
ПЭЛ 0,62
ПЭЛ 0,8
ПЭЛ 0,8
ПЭЛ 0,8
ПЭЛ 0,8
ПЭЛ 0,8
ПЭЛ 0,8
ПЭЛ 0,53
ПЭЛ 0,53
ПЭЛ 0,53
ПЭЛ 0,53

63
47
63
47
12,5
12,5
19
19
19
19
2,8
2,8
11
11
14
14

0,8
0,8
0,8
0,8
0,8
0,8
2,0
2,0
2,0
2,0
2,0
2,0
0,5
0,5
0,5
0,5
