Мощный стабилизированный инвертор 24- 220 Вольт
категория
Схемы источников питания
Мощный стабилизированный преобразователь напряжения предназначен для питания различных устройств, рассчитанных на сетевое напряжение, от аккумуляторных батарей. Данная конструкция разработана специально для питания от батарей видеомагнитофона «Электроника Л1-08».
Схема преобразователя содержит задающий генератор, вырабатывающий прямоугольные импульсы, и усилитель мощности на базе феррорезонансного стабилизатора.
Магнитопровод трансформатора Т2 разделен магнитным шунтом МШ. Первичная обмотка расположёна на ненасыщаемой части магнитопровода, вторичная — на той части, которая входит в насыщение.
Основные параметры:
Напряжение питания постоянным током, В 24;
Выходное синусоидальное напряжение, В 220;
Частота выходного напряжения, Гц. 50;
Максимальная выходная мощность, Вт 90;
КГІД, %, не менее 70;
Нагрузочная нестабильность частоты, Гц/Вт 0,003;
За счет этого и наличия высокодобротного колебательного контура, образованного частью обмотки // и конденсатором С4, при прямоугольных импульсах со вторичной обмотки снимают синусоидальное напряжение. Транзисторы V5, V6 установлены на радиаторах, рассчитанных на мощность рассеяния не менее 5 Вт.

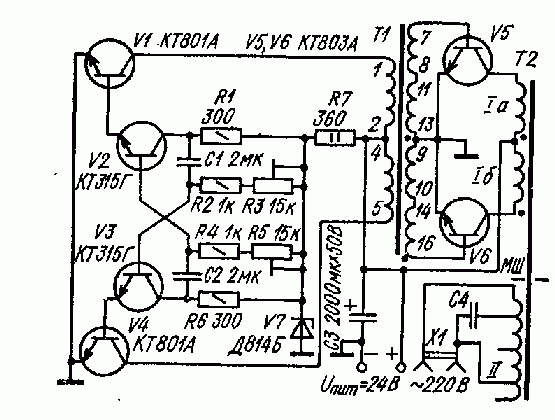

Схема преобразователя
Согласующий трансформатор Т1 — накальный ТН 36 127/220-50. Вместо него можно использовать сетевой трансформатор от радиолы «Рига-101» или «Рига-102». В этом случае роль первичной обмотки выполняют две его обмотки на 127 В, соединенные последовательно.
Этот трансформатор можно изготовить самостоятельно, намотав на магнитопроводе Ш16 X 24 первичную обмотку из 2 X 700 витков провода ПЭВ-1 — 0,2 и вторичную из 2 X 95 витков провода ПЭВ-1 — 0,59.
Трансформатор Т2 с магнитным шунтом — готовый от стабилизатора напряжения С-0,09. Сетевую обмотку стабилизатора удаляют и на ее место наматывают обмотку / — 2 X 75 витков проводи ПЭВ-2 диаметром 2,44 мм. Компенсационную обмотку не используют, нужно только тщательно изолировать ее выводы.
Конденсатор С4 подключают к выводам выходной обмотки (на схеме показаны це все выводы).
Устройство можно питать и напряжением 12 В, однако при этом мощность нагрузки не должна превышать 40 Вт. В этом случае сопротивление резистора R7 равно 51 Ом. Трансфоратор Т1 — выходной трансформатор от приемника «ВЭФ-12», «Спидола», «ВЭФ-202» или от магнитофона «Комета-206».
Вторичную обмотку, выполненную в два провода, разделяют и включают последовательно.
Обмотка / трансформатора Т2 должна содержать 2 X 34 витка провода ПЭВ-2 — 2,44.
