Лабораторный источник питания с защитой и индикацией перегрузки
Категория
Схемы источников питания
Уваров. А. С.
Радиоконструктор, 2001 год, №10, стр 18- 20
Достаточно мощный высокостабильный лабораторный источник питания выполненный на современной элементной базе.
Характеристики источника:
Диапазон регулировок выходного напряжения......0- 27 В
Максимальный ток нагрузки....... 5 А
Коэффициент пульсаций выходного напряжения не более..... 0,003%
Время срабатывания защиты не более......0,1 мС

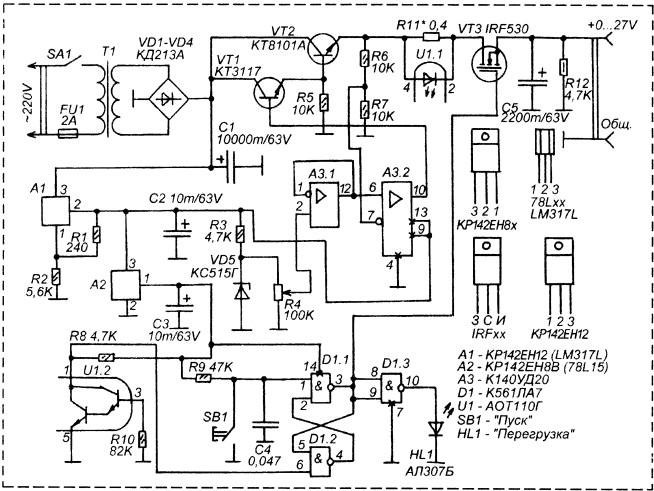

Схема источника питания показана на рисунке
Более подробно с описанием конструкции можно ознакомиться в журнале- источнике, скачав его в нашей бесплатной библиотеке (ссылка указана в начале страницы).
