Стабилизированный блок питания 3V для аудиоплеера
Категория
Схемы источников питания
С. Андреев
Радиоконструктор, 2000 год, №10, стр 24- 25
Этот блок питания предназначен для питания низковольтной аппаратуры, которой требуется всего 3 Вольта.
Радиолюбители, изготавливающие данные устройства наверняка знакомы с тем что получить стабилизированное напряжение такого уровня достаточно сложно. Главная проблема заключается в том что выпускаемые промышленностью стабилитроны в 3,3 Вольта на эту роль не совсем подходят- применение их в качестве источника опорного напряжения в транзисторном стабилизаторе не позволяет получить ровно 3 Вольта: во первых напряжение стабилизации самого стабилитрона само по себе чуть больше (3,3V, а в реальности оно может быть 3,5 а иногда и 3,6V....), а во вторых и ключевой транзистор вносит свою коррективу- добавляет еще примерно 0,7V.
В схеме, показанной здесь, роль стабилитрона выполняет светодиод. Благодаря своим стабилизирующим свойствам он вполне может выполнять роль источника опорного напряжения в 2,7V.

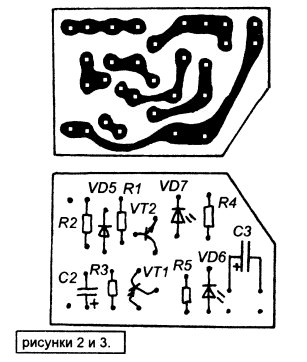

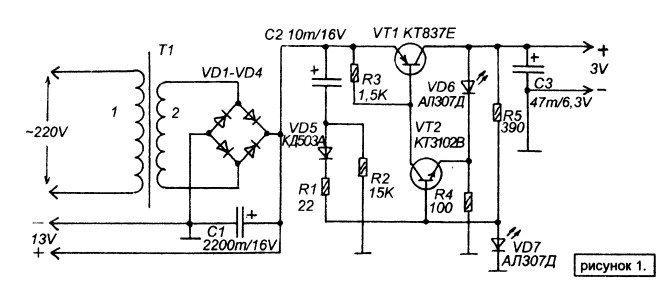

Схема блока питания и эскиз печатной платы показаны на рисунках.
Мощность данного блока питания не велика- всего 250 мА.
Примечание. Первоисточник достаточно стар и сама схема уже "морально устарела"- ведь в наше время выпускаются микросхемы- стабилизаторы позволяющие получать не только 3V но и даже меньше.
Однако сам факт применения светодиода в качестве стабилитрона конечно-же вызывает определенный интерес в радиолюбительской практике
