Двуполярное стабилизированное напряжение 5V из однополярного 12V
категория
схемы источников питания
В. Каравкин
Радиоконструктор, 2000 год, № 8, стр 27- 28
Схема, представленная здесь, позволяет получить двуполярное стабилизированное напряжение 5 Вольт из однополярного 11...18 Вольт.

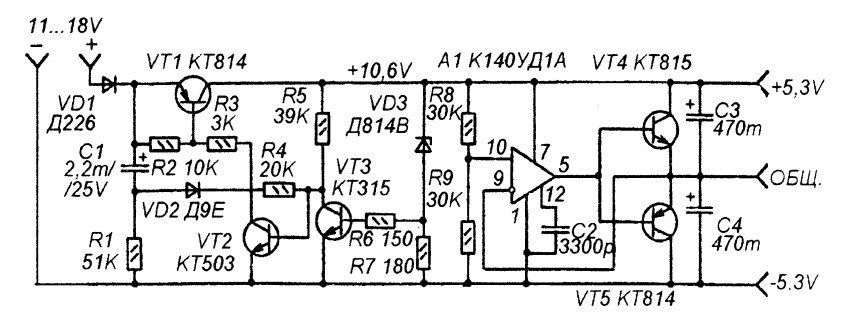

Схема стабилизатора- преобразователя
Для увеличения кликните по изображению (откроется в новом окне)
Коэффициент стабилизации устройства 500, ток на каждом из выходов- до 0,4 А.
Сам стабилизатор состоит из двух частей: предварительный стабилизатор на мощном ключевом транзисторе VT1 позволяющий получить стабилизированное выходное напряжение 10,6V, и устройство для создания искусственной "средней точки", относительно которой выходные напряжения получатся 5,3V.
Фактически выходной каскад работает как усилитель на выходе которого создается половина питающего напряжения. Роль предварительного каскада у этом "усилителе" играет ОУ- за счет подачи обратной связи на инвертирующий вход ОУ, она автоматически обеспечивает на выходе режим половины питания.

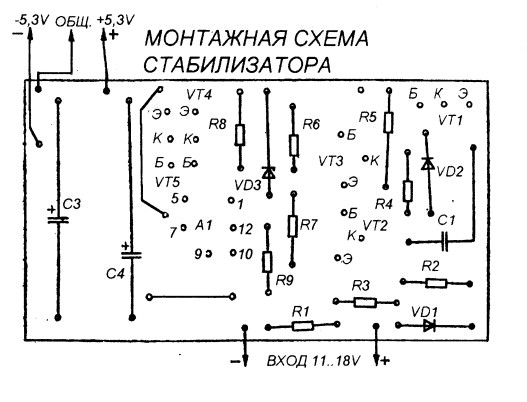

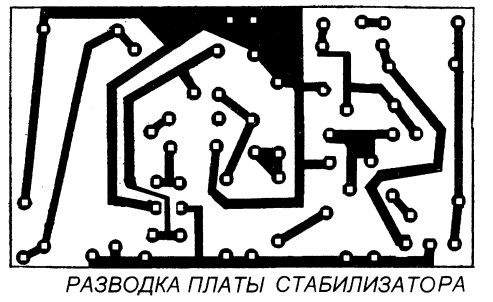

Собирается устройство на печатной плате из одностороннего фольгированного текстолита. Эскизы печатной платы (вид со стороны дорожек и деталей) показаны на рисунках
