Стабилизатор переменного напряжения
категория
Схемы источников питания
Стабилизатор переменного напряжения предназначен для питания от сети электронной бытовой аппаратуры, потребляемая мощность которой не превышает 500 Вт при сетевом напряжении 220 В и 270 Вт при 127 В. Стабилизатор не только автоматически поддерживает выходное напряжение в пределах установленных допусков (+5... -10 %) от номинального при изменении напряжения сети от 175 до 255 В, но и автоматически включается при включении и выключается при выключении нагрузки. Стабилизатор не искажает формы кривой выходного напряжения, почти не создает помех и шума и не нагревается при работе на номинальную нагрузку. КПД стабилизатора 96 %, т. е. почти такой же, как у обычного трансформатора.

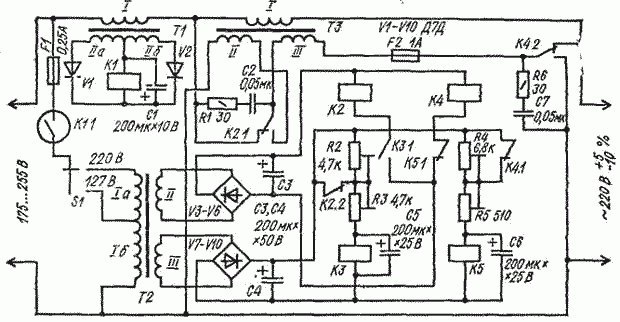

Схема стабилизатора переменного напряжения
Основой стабилизатора является трансформатор вольтдобавки Т1, одна из обмоток которого постоянно включена последовательно с нагрузкой, а две другие автоматически переклкнаются в зависимости от напряжения сети.
Автомат включения и выключения собран на трансформаторе Т1 и герконовом реле К1. Реле питается от вторичной обмотки трансформатора через выпрямитель на диодах VI и V2. При включении нагрузки мощностью более 50 Вт появляется ток через трансформатор Т1, реле К1 включается и своими контактами K1.1 подключает к сети трансформатор Т2, который питает через выпрямители V3-V6 и V7-V10 два реле-регулятора, собранных на электромагнитных реле К2, К4 и КЗ, К5. Подстроечные резисторы R2-R5 необходимы для настройки реле-регуляторов на срабатывание в определенных допусках изменяющегося напряжения сети. Контакты К2.1 и К4.2 переключают обмотки трансформатора вольтдобавки Т1, контакты реле КЗ и К5 служат для переключения питания на реле К2 и К4.
Стабилизатор помещен в металлический кожух с отверстиями для доступа к шлицам подстроечных резисторов. Отверстий для вентиляции не требуется. На кожухе устанавливают розетку для включения нагрузки, колодки предохранителей и переключатель напряжения сети.
Данные трансформаторов приведены в таблице.
Трансформатор Т1 - выходной от приемника "Спидола"; первичная обмотка с отводом использована как вторичная. Межобмоточная изоляция - четыре слоя лакоткани. У трансформатора Т1 обмотку I наматывают последней. Реле КЗ, К5 - типа РЭС-49 ( паспорт РС4 569.423), К2, К4 - РЭН-32 (паспорт РФ4.519.024), К1 - РЭС-55А (паспорт РС4.559 610).
Перед включением стабилизатора в сеть следует проверить его следующим образом: при разомкнутых выводах нагрузки сопротивление со стороны включения в сеть должно быть 2 Мом. При коротком замьгкании на выходе стабилизатора сопротивление между штырьками сетевой вилки стабилизатора должно быть 1...2 Ом.
Налаживание стабилизатора сводится к установке построечных резисторов R2- R5 на требуемый диапазон стабилизации. Настройку следует производить при включенной нагрузке не менее 300 Вт.
Схема вторая
Данный стабилизатор переменного напряжения предназначен в основном для питания телевизоров с потребляемой мощностью 150... 180 Вт
При нажатии на кнопку S1 на выходе появится переменное напряжение, зарядится конденсатор С1, и сработает реле К1, контакты которого блокируют кнопку S1. При положительной полуволне сетевого напряжения ток потечет через диод VI, стабилитрон V5, резистор R1 и диод V4. Параллельно с этим ток пойдет по верхней (по схеме) секции первичной обмотки трансформатора Т1, диод V6, регулирующий составной транзистор V10, V11, диод V9, нижней секции первичной обмотки трансформатора Т1.
Напряжение на верхней секции и обмотки не может быть больше значения, определяемого напряжением стабилизации стабилитрона V5, так как он под ключен параллельно переходу эмиттер - база регулирующего транзистора и этой секции обмотки. Таким образом повышение сетевого напряжения вызовет только увеличение падения напряжения на регулирующем транзисторе, напряжение же на секциях первичной обмотки трансформатора не изменится.
При смене полярности сетевого напряжения изменится направление токов в обмотках и будут включены другие диоды. Сумма же напряжений от двух секций останется постоянной, во вторичной обмотке напряжение не изменится, и на выходе устройства останется стабильным. При изменении сетевого напряжения от 185 до 235 В на нагрузке останется напряжение 220 В.
Выходная мощность стабилизатора в основном определяется I возможностями трансформатора Т1. При I увеличении напряжения сети до недопустимых значений, напряжение на конденсаторе С1 тоже увеличивается, стабилитрон V17 входит в режим насыщения и открывается тринистор V18, реле шунтируется и отпускает якорь, отключая стабилизатор от сети
В схеме использован стандартный трансформатор ТС-180-2, стабилитрон V5 - на напряжение 130 В (может быть собран из нескольких диодов, включенных последовательно). Сердечник трансформатора стержневой ленточный, магнитопровод СП 21 X 45. Намоточные данные приведены в табл VIII 3.
Обмотки, обозначенные штрихами, аналогичны основным (без штрихов).
Тринистор V18 можно заменить на КУ201 с любым буквенным индексом. Транзисторы следует установить на общий радиатор площадью 200 см2.
Налаживание сводится к установке напряжения срабатывания защитного устройства подбором резистора R3*.
