Особенность этой схемы заключается в том что поворотом регулирующей ручки можно менять не только напряжение на выходе, но и его полярность. Регулировка производится в диапазоне от +12V до -12V.

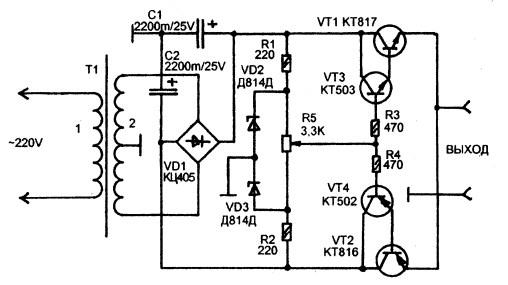

Схема источника питания с регулировкой полярности

Источник питания с регулировкой полярности

По сути это два раздельный стабилизатора напряжения- по "плюсу" и по "минусу" с общим регулирующим резистором R5.
Трансформатор для источника также требуется с двойной обмоткой.
Когда движок резистора R5 находится в среднем положении то оба стабилизатора закрыты и напряжение на выходе будет равно нулю. При перемещении движка в ту или иную сторону будет открываться один из регулируемых стабилизаторов- либо "плюсовой" либо "минусовой" и, соответственно, напряжение на выходе будет изменяться.

Емкости конденсаторов С1 и С2 не должны быть меньше 1000 мкФ. Вместо транзисторов КТ816 и КТ817 можно применить более мощные- например КТ818 и КТ819. Мощность самого источника питания напрямую зависит от мощности применяемого трансформатора.
Трансформатор должен иметь две выходные обмотки не менее чем по 12 Вольт каждая.
Вместо диодной сборки КЦ405 можно использовать четыре простых диода включенных мостом.

Источник: Журнал Радиоконструктор, 2000 год, стр 25.
