Основные правила при монтаже микросхем

категория
Начинающим радиолюбителям
материалы в категории

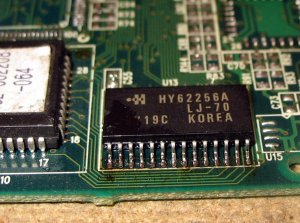

Монтаж интегральных микросхем представляет наибольшую трудность. Их стоимость достаточно высока а вывести их из строя очень легко: во первых многие из них бояться перегрева, другие капризны к статике, третьи имеют очень мелкий шаг (расстояние между выводами) и так далее. Конечно-же навыки по качественной пайке приходят с опытом, но все-же некоторые советы при монтаже микросхем мы постараемся обозначить:

Микросхемы следует паять за кончики выводов, вставляя выводы в монтажные отверстия не до упора, а лишь до выхода со стороны пайки на 0,5-0,8 мм, это облегчит их демонтаж в случае ремонта и уменьшит вероятность замыканий в двусторонних платах. Под микросхемы в металлических корпусах следует подложить бумажные прокладки и приклеить их к плате канифольным лаком.

Во время пайки нельзя перегревать корпус микросхемы. Поэтому следует использовать припой с температурой плавления не более 260 °С, мощность паяльника не должна превышать 40 Вт, длительность пайки одного вывода - не более 5 с, а промежуток времени между пайками выводов одной микросхемы должен быть не менее полминуты. Если ведется монтаж нескольких микросхем, то сначала паяют первый вывод первой микросхемы, затем первый вывод второй и т.д., далее второй вывод первой микросхемы, второй вывод второй и т.д. Благодаря такому приему микросхемы успевают остывать между пайками.

Микросхемы КМОП могут быть выведены из строя разрядом статического электричества, который, как правило, скапливается на одежде. Чтобы этого не случилось, жало паяльника и руки радиомонтажника необходимо заземлять.

Монтаж микросхемы может быть выполнен печатным способом, проводами или комбинированно. Печатный способ монтажа следует применять в том случае, если вы уверены, что схема работоспособна, а также при изготовлении нескольких одинаковых устройств на одинаковых платах. При пайке проводами удобнее использовать провода в тугоплавкой изоляции: многожильный типа МГТФ 0,07-0,12 мм2 или одножильный луженый 0,25-0,35 мм2. Сначала на вывод микросхемы в 1-1,5 витка наматывают провод, а затем производят пайку. Этот метод хорош тем, что позволяет неоднократно перепаивать провода, а такая необходимость может возникнуть при наладке устройства.

При комбинированном способе монтажа выводы микросхемы припаивают к контактным площадкам, а в отверстия контактных площадок впаивают проволочные проводники.

Неиспользуемые выводы микросхем ТТЛ следует объединять в группы по 10 штук и подключать к положительной шине питания через резистор 1-1,5 кОм; неиспользуемые выводы микросхем КМОП можно непосредственно подсоединять к плюсовой шине.
