Таймер на 30 минут

категория
Радиосхемы начинающим для самостоятельной сборки
материалы в категории

Таймер предназначен для автоматического отключения аппаратуры и позволяет получать выдержки до 30 мин.

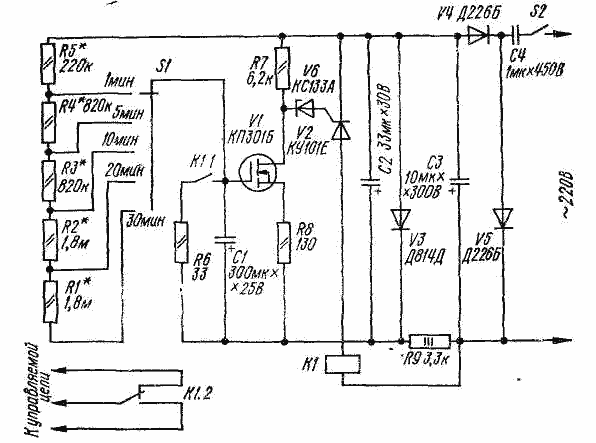

Времязадающая цепочка реле состоит из конденсатора С1 и резистора R1* - R5*. После замыкания контактов выключателя S2 конденсатор С1 постепенно заряжается через резистор, подключенный переключателем S1. При этом открывается транзистор VI и напряжение на резисторе R7 растет до тех пор, пока не наступит пробой стабилитрона V6, тринистор V2 открывается, срабатывает реле К1, которое контактами К1.2 управляет нагрузкой, а контактами К1.1 шунтирует через резистор R6 конденсатор С1, подготавливая устройство к следующему циклу работы.

Конденсатор С4, диоды V4 и V5, стабилитрон V3, резистор R9 и конденсаторы С2, СЗ образуют выпрямитель-стабилизиатор, обеспечивающий напряжение 11...14 В, необходимое для питания таймера.

В устройстве применено реле РЭС-22 (паспорт РФ4.500.131П2). Вместо тринистора КУ101Е можно применить КУ103А и КУ103Г.
